Подключение спутникового/кабельного
ресивера или другой приставки
Спутниковые и кабельные ресиверы, а также наземные
цифровые телевизионные тюнеры относятся к так
называемым «приставкам».
При настройке ресивера потребуется указать, к какому
его входу подключена приставка (см. Меню Input Setup на
стр. 36).

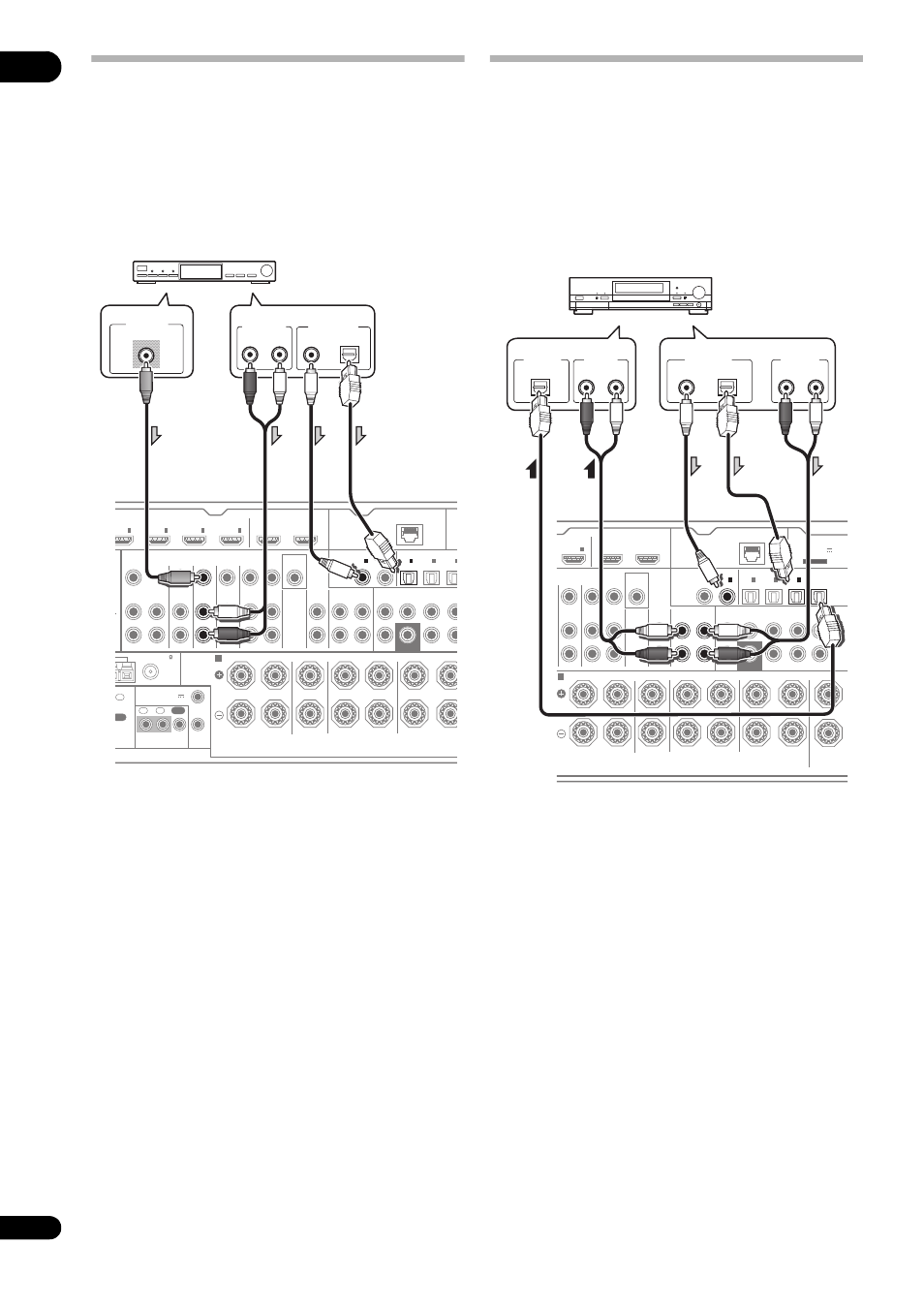

Подключение других аудиокомпонентов
Данный ресивер оборудован цифровыми и аналоговыми
входами, позволяющими подключить аудиокомпоненты
для воспроизведения.
Большинство аналоговых компонентов также имеют
возможность аналогового подключения.
При настройке ресивера потребуется указать, к какому
его входу подключен компонент (см. также Меню Input
Setup на стр. 36).
• Если на проигрывателе имеются выходы уровня
(например, он оборудован встроенным
предварительным усилителем с фонокорректором),
подключите его тогда к входам CD.
• Если подключается магнитофон, подключите
аналоговые аудиовыходы к аналоговым аудиовходам
на рекордере.
• Прослушивание аудиосигналов HDMI через
цифровое выходное гнездо данного ресивера
невозможно.
