AANSLUITINGEN
Nederlands
AANSLUITINGEN
Voordat u apparaten aansluit of losmaakt, moet u eerst de stroom uitschakelen en het netsnoer uit het stopcontact halen. Als
aansluitingen gewijzigd worden terwijl de stroom is ingeschakeld, kan de apparatuur worden beschadigd.

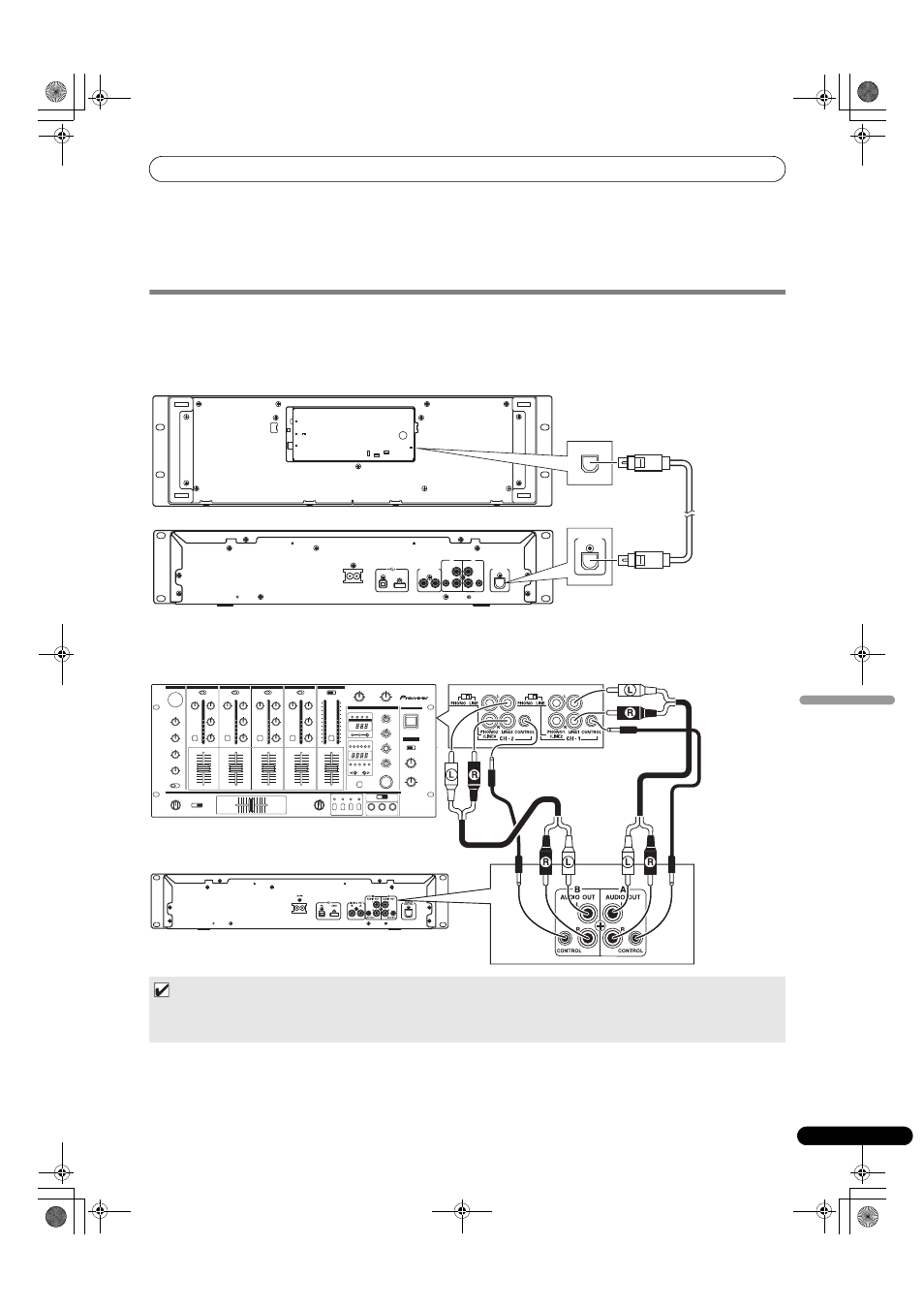

NORMALE-STIJL AANSLUITINGEN
1. Systeemaansluitingen
Verbind de bedieningseenheid met behulp van de bijgeleverde afstandsbedieningskabel met de stationeenheid. Stevig insteken totdat
u een klik hoort.
2. Aansluiten op het DJ-mengpaneel (DJM-3000/DJM-800) (audio-uitgang en bedieningssignaalaansluiting)
Steek de witte stekker van de bijgeleverde audiokabel in de L (linker kanaal) aansluiting en de rode stekker in de R (rechter kanaal)
aansluiting. Wanneer u het bijgeleverde bedieningssignaalsnoer aansluit, kunt u dit apparaat bedienen vanaf een Pioneer DJ-
mengpaneel waardoor u de beschikking hebt over de fader-start en terug-naar-cue functies (behalve tijdens relais-weergave).
MEMO
• Wanneer u het apparaat op de DJM-300, DJM-500 of DJM-600 aansluit, kunt u de bijgeleverde audiokabel gebruiken om de
CD1 te verbinden met de zijde A uitgangsaansluitingen van de stationeenheid en de CD2 met de zijde B uitgangsaansluitingen
van de stationeenheid, zoals aangegeven in de bijbehorende afbeelding.
PC
MONITOR OUT
REMOTE
CONTROL
5V
AC IN
A
B
DIGITAL OUT
REMOTE
CONTROL
A
B
AUDIO OUT
AUDIO OUT
L
R
CONTROL
CONTROL
L
R
USB1
PC
REMOTE
CONTROL
Bedieningseenheid
Stationeenheid
Bijgeleverde speciale
afstandsbedieningskabel
Bijgeleverde
audiokabel
Bijgeleverde audiokabel
Stationeenheid
Bijgeleverd
bedieningssignaalsnoer
Bijgeleverd
bedieningssignaalsnoer
DJM-3000
