Инструкция по эксплуатации Festo Пассивная направлющая EGC-FA
Страница 9
EGC-...-FA-...
Festo EGC-...-FA-... 0807NH Русский
9

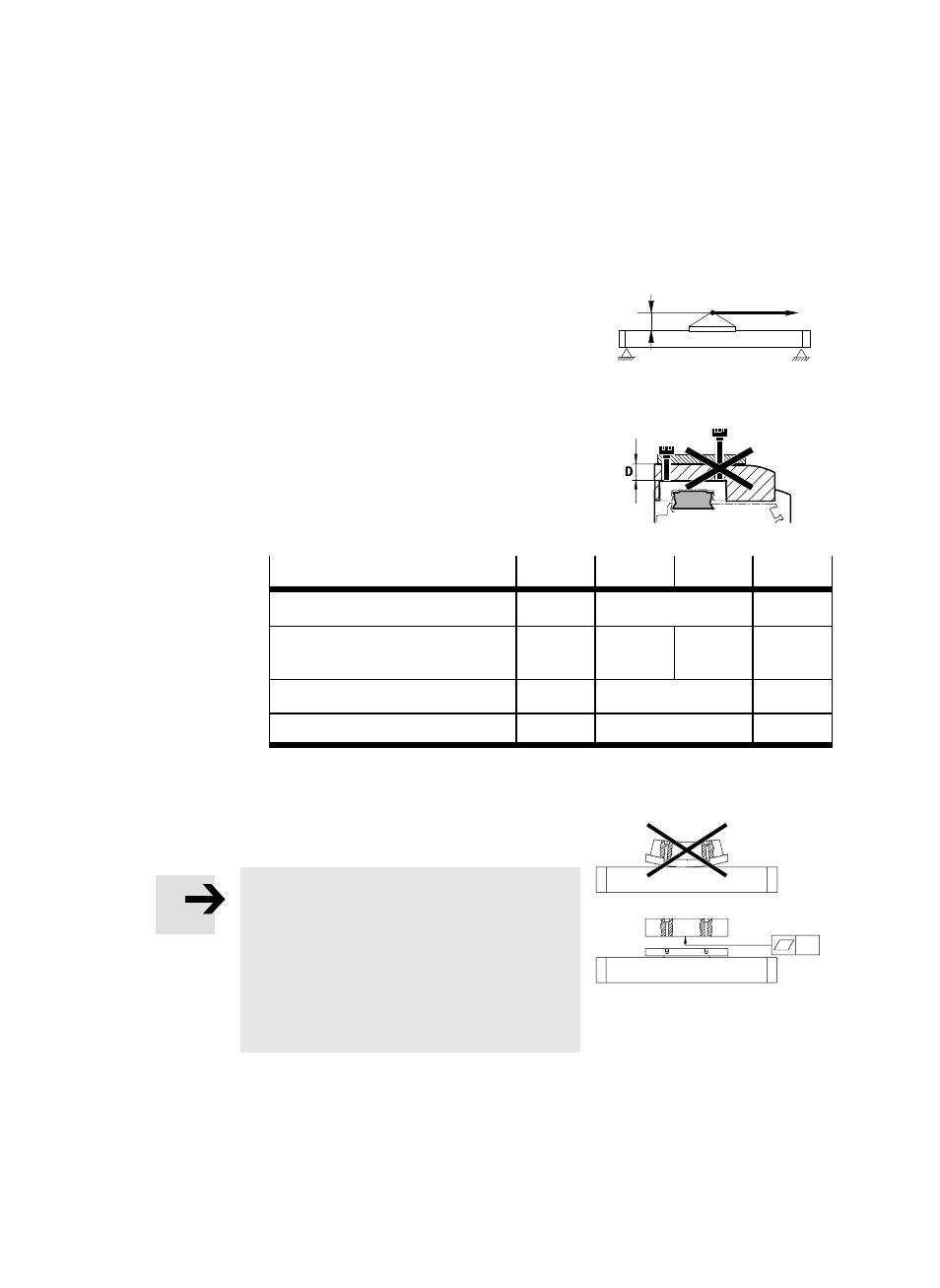

Монтаж полезной нагрузки
S
Установить полезную нагрузку таким обра-
зом, чтобы направление действия силы F
оставалось параллельным оси перемещения,
а плечо рычага «а» было минимальным.
S
Закрепить полезную нагрузку винтами
и центрирующими втулками на каретке.
S
Соблюдать максимальную глубину
ввинчивания D.
EGC-...
70
80
120
185
Винт (сбоку/сверху)
M5
M5/M6
M6/M8
Макс. глубина
ввинчивания D
[мм]
8,4
9,5
10
15
Центрирующий элемент
[мм]
Ш5
Ш7/Ш9
Ш9
Момент затяжки
[Нм]
5,9
5,9/9,9
9,9/24
Рис. 8
При установке твердых и жестких полезных нагрузок
(например, стальных):
Указание
Вследствие прогибания алюминиевой каретки
при монтаже на нее полезной нагрузки с выпук-
лой или вогнутой поверхностью снижается срок
службы направляющей.
S Убедиться, что искривление монтажной
поверхности полезной нагрузки составляет
максимум t ≤ 0,01 мм.
Рис. 6
a
F
Рис. 7
Рис. 9
t
