EGC-...-FA-...
Festo EGC-...-FA-... 0807NH 中文
21
S

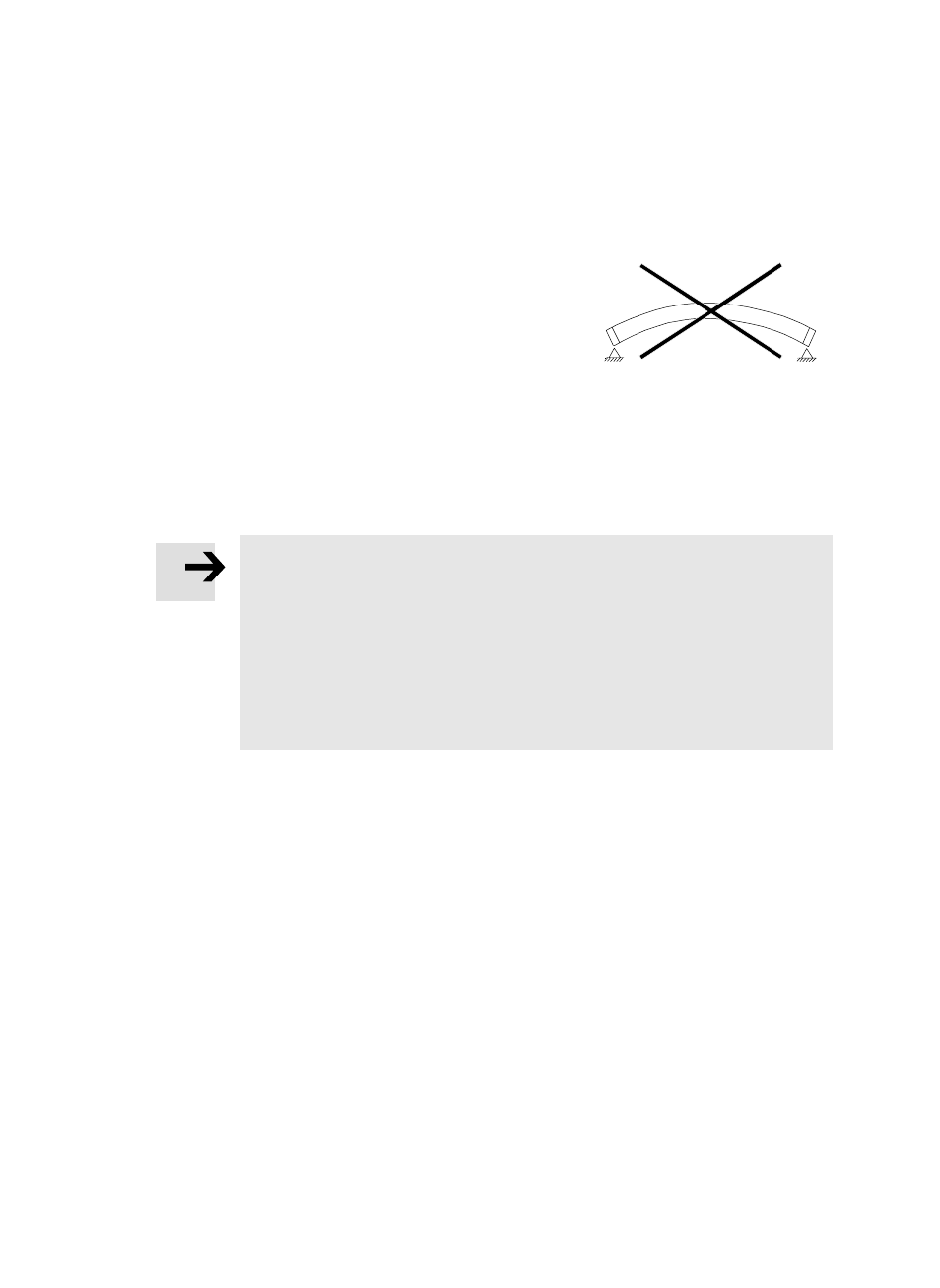

要注意确保安装没有应力和弯曲(支承面
的平整度: 行程长度的 ≤0.05%;最大相
应于驱动轴的挠度)。
S
请将 EGC 安放在您随时可触及到操作部
件的地方。
S
请注意要求的支座间距。
章节 12“特性曲线”中的图表显示了支座间距,它与安装位置和工作载荷
相关。
超出规定的最大间距时,务必对具体情况作功能检查。
被动式导向轴 EGC-...-FA-... 与驱动轴 EGC-...-TB/BS-KF-...一道使用时:
提示
不利的安装形式会大大缩短 EGC 的使用寿命。
S 请将驱动轴的支座间距也用于被动式导向轴。
这样可以避免由于挠度不等而产生的应力。
S 请注意使两个轴的滑动面在整个运行行程内位于同一高度。
S 请确保紧固件位于滑座行驶范围之外。
S 被动式导向轴定位应平行于驱动轴。
S 请确保缓冲尽可能正对负载轴,并且与两个轴互相之间协调一致。
图 3
