EGC-...-FA-...
Festo EGC-...-FA-... 0807NH 中文
23

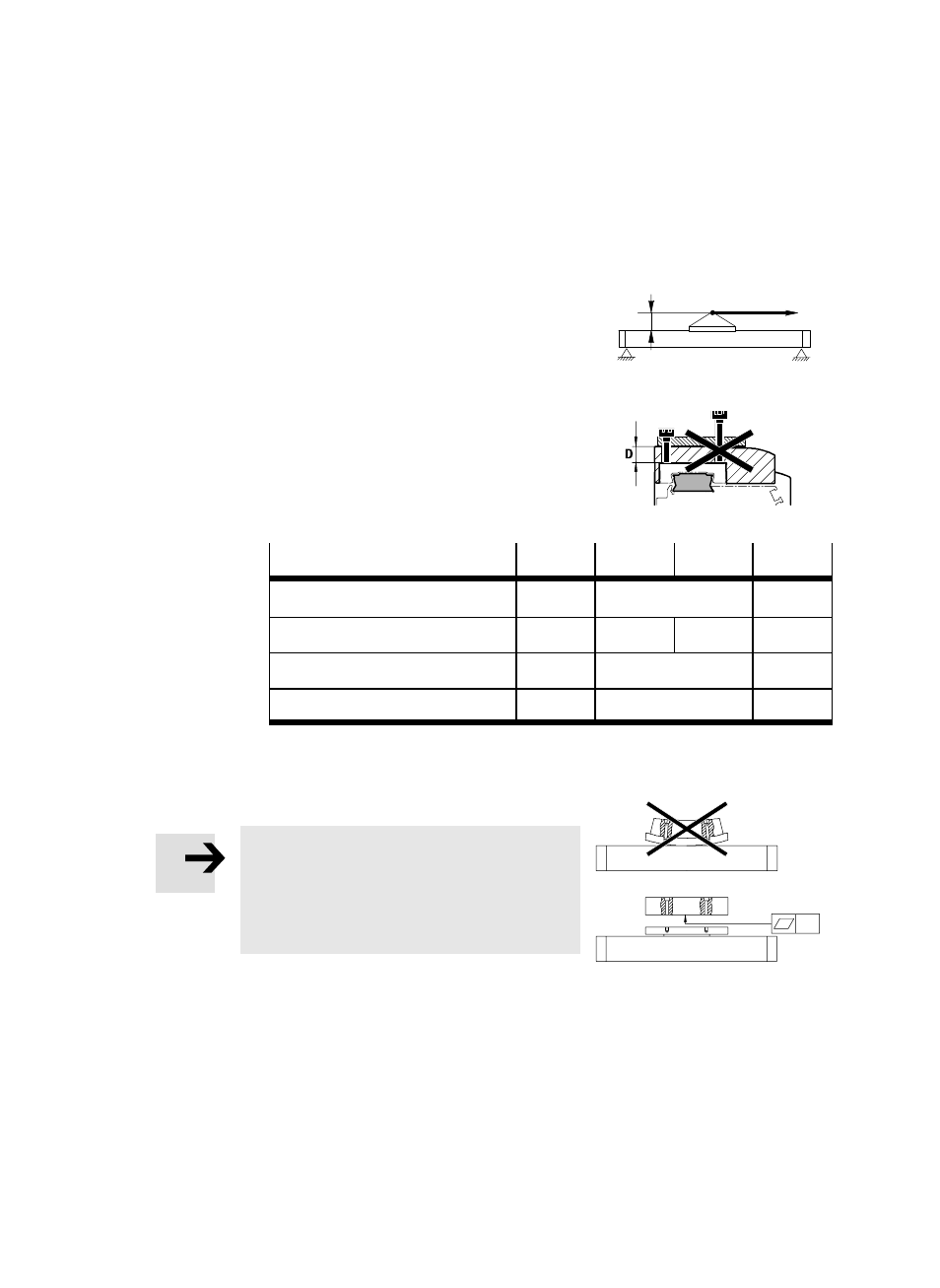

安装工作载荷
S
工作载荷的位置应使平行于运动轴线的
作用力 F 和杠杆臂 a 所造成的倾覆力矩
尽可能小。
S
用螺丝和定位套将工作载荷固定在滑座
上。
S
请注意遵守最大旋进深度 D。
EGC-...
70
80
120
185
螺丝(侧面/上面)
M5
M5/M6
M6/M8
最大旋进深度
[mm]
8.4
9.5
10
15
定位
[mm]
Ш5
Ш7/Ш9
Ш9
紧固扭矩
[Nm]
5.9
5.9/9.9
9.9/24
图 8
对于刚硬的工作载荷(例如钢):
提示
弯曲的刚性工作载荷会使铝制滑座弯曲变
形从而缩短导轨的使用寿命。
S 要确保工作载荷的安装面的平整度
t ≤ 0.01 mm。
图 6
a
F
图 7
图 9
t
