EGC-...-FA-...
Festo EGC-...-FA-... 0807NH Русский
7
S

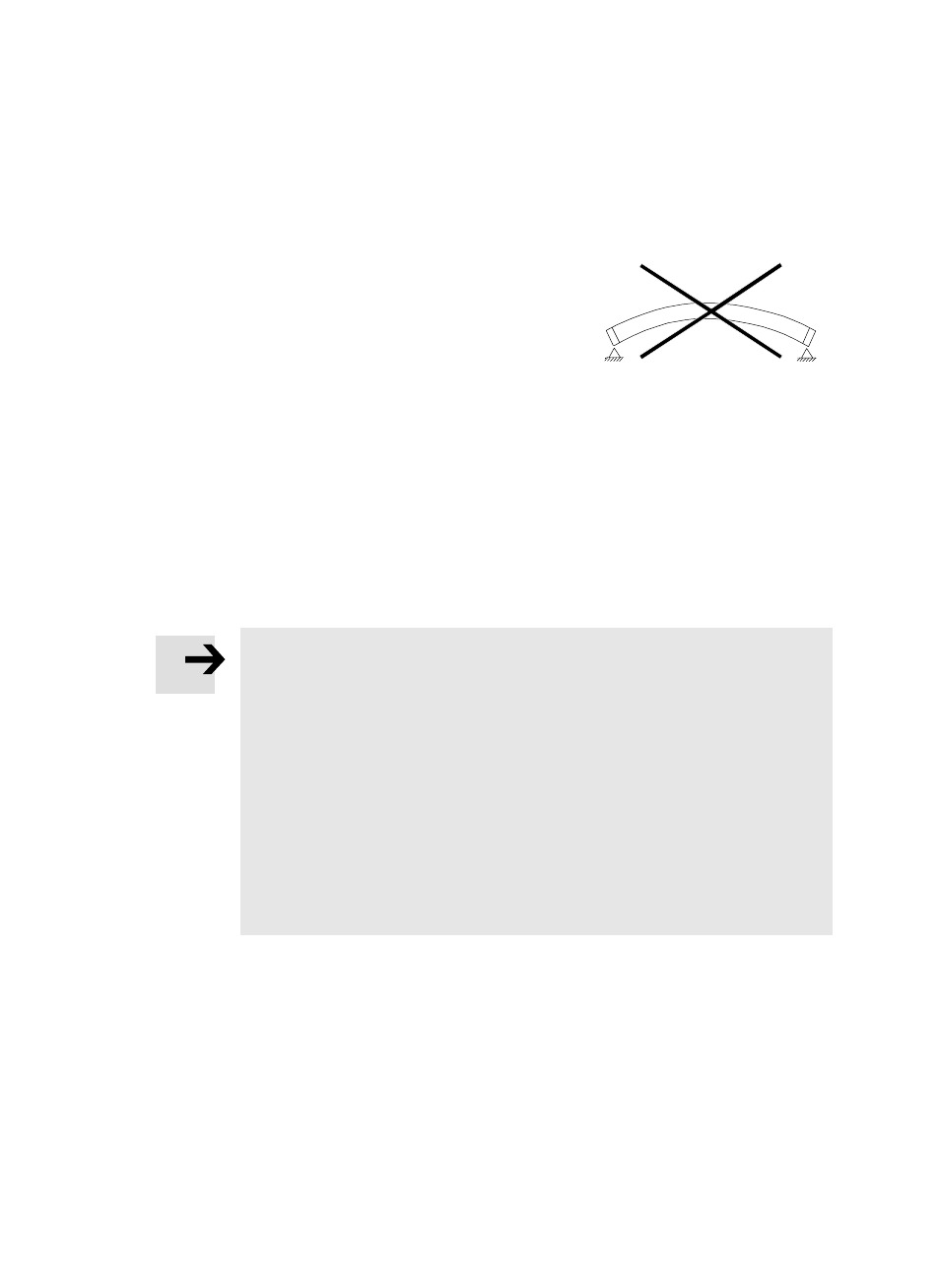

Следить за тем, чтобы устройство было
смонтировано так, чтобы избежать меха-
нического воздействия или деформации
(неплоскость поверхности контакта: ≤ 0,05%
длины хода; максимально равна прогибу оси
привода).
S
Расположить модуль EGC так, чтобы был
обеспечен доступ для обслуживания.
S
Учитывать допустимое расстояние между опорами.
На диаграммах в главе 12 «Графики нагрузок» указано расстояние между опорами
в зависимости от монтажного положения и полезной нагрузки.
В отдельных случаях, если рекомендованное расстояние между опорами не может
быть обеспечено, то обязательно требуется провести функциональное испытание.
При использовании пассивной направляющей оси EGC-...-FA-... вместе с осью привода
EGC-...-TB/BS-KF-...:
Указание
Вследствие выбора неправильного варианта крепления может значительно
сократиться срок службы EGC.
S Применять расстояние между опорами оси привода также для пассивной
направляющей оси.
Таким образом можно избежать механических воздействий, возникающих
вследствие различного прогиба осей.
S Следить за тем, чтобы поверхности кареток обеих осей в рамках общего хода
перемещения находились на одной высоте.
S Убедиться, что крепежные элементы расположены вне зоны перемещений каретки.
S Установить пассивную направляющую ось параллельно оси привода.
S Убедиться, что демпфирование по возможности осуществляется на нагруженной оси
и согласовано на обеих осях.
Рис. 3
