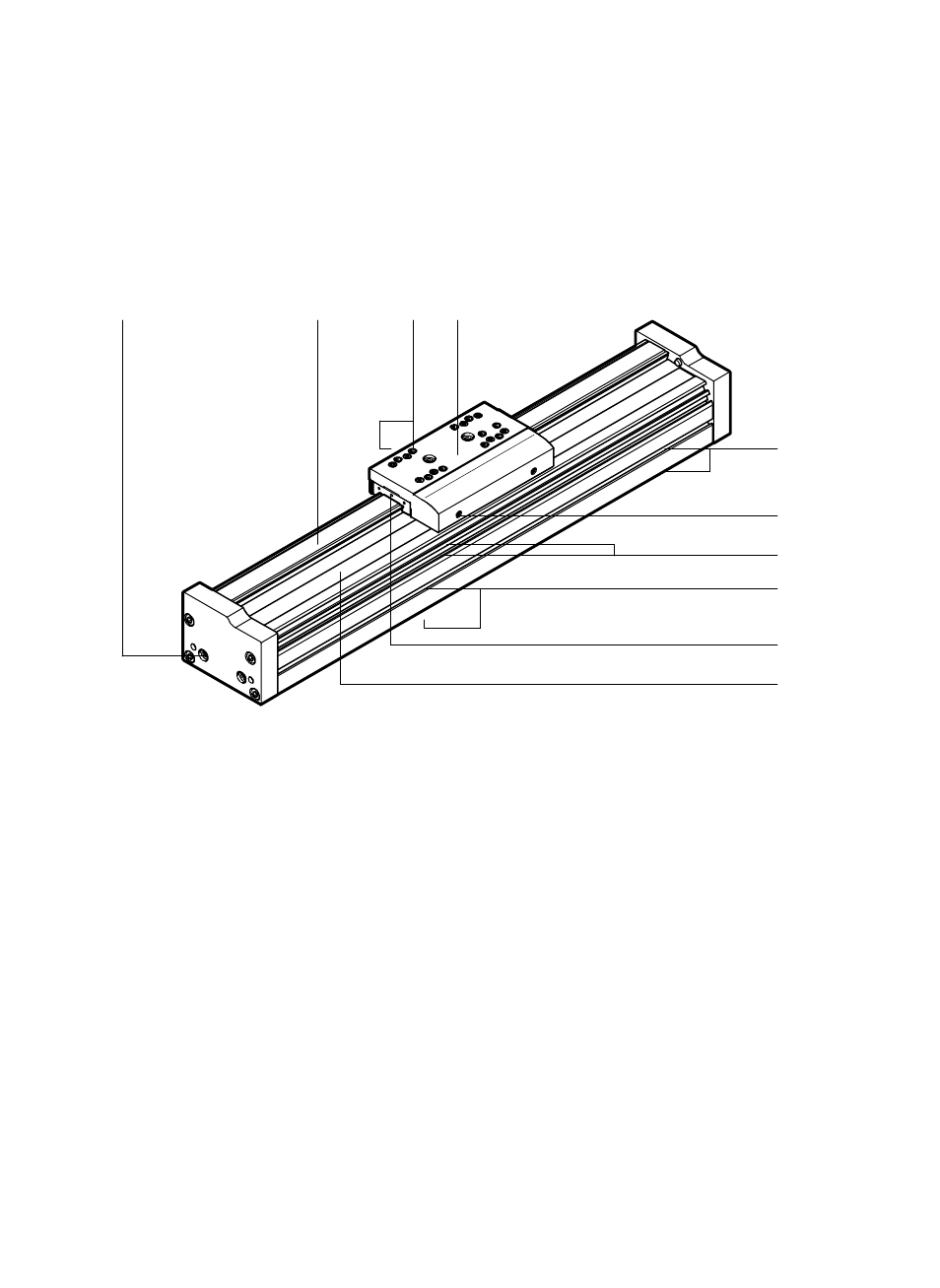

1 操作部件和接口
2 3
7
5
6
4
9
aJ
1
图 1
8
1 脚架安装的安装螺纹和定位孔
2 导轨
3 工作载荷的安装螺纹和定位孔
4 滑座
5 用于型材安装的安装面
6 用于可选开关接线片的螺纹
7 用于接近开关的槽
8 用于沟槽螺母安装和附件的安装槽
9 滚动导轨的润滑孔（两侧）
aJ 护板
