EGC-...-FA-...
Festo EGC-...-FA-... 0807NH 中文
22
S

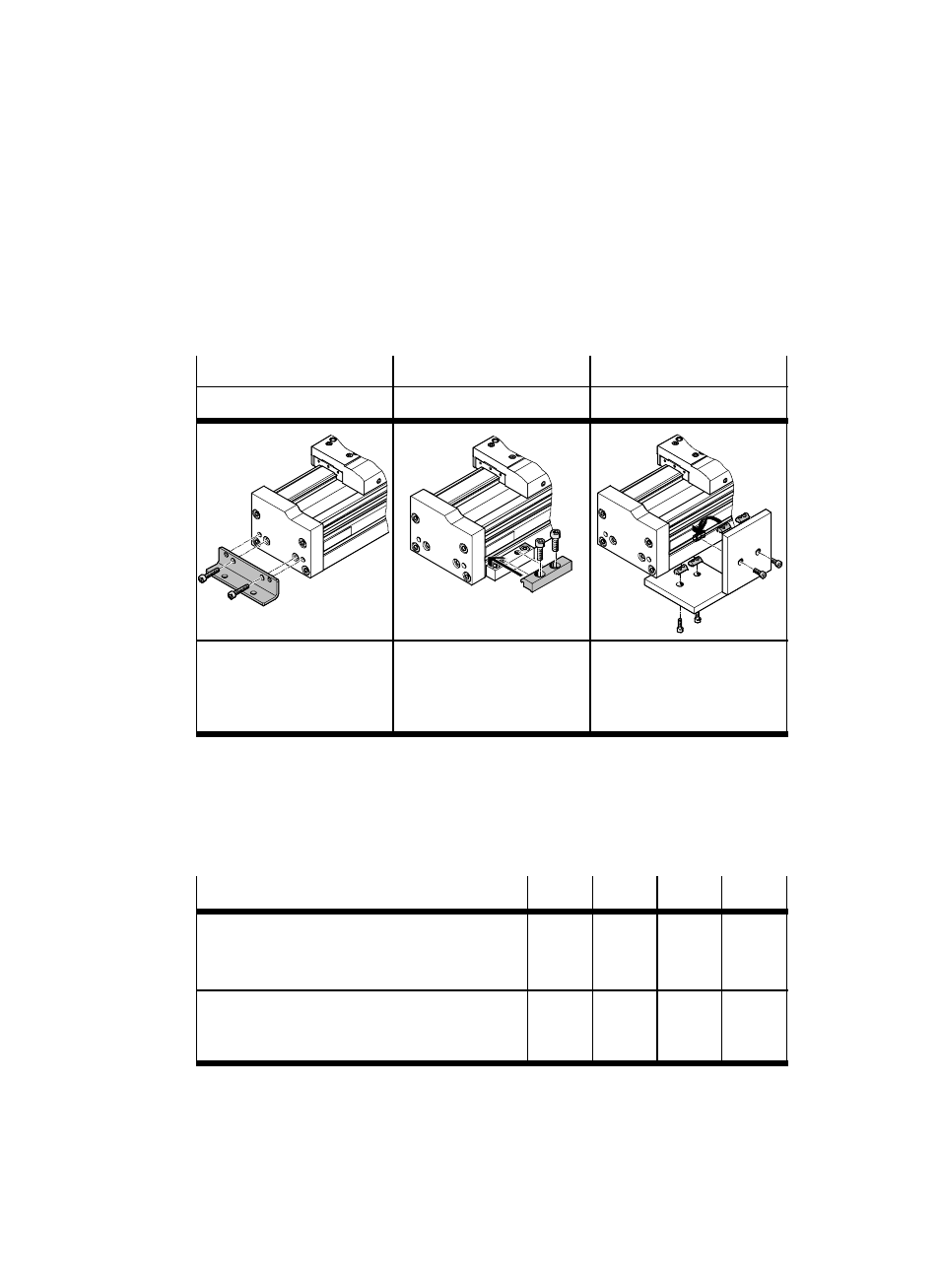

安装固定 EGC。
S
请从我们的目录中选择相应的备件。
www.festo.com/catalogue
脚架安装
型材安装
沟槽螺母安装
HPE
MUE
NST
脚架安装,装在端盖内
的安装螺纹 1 处
(Î
图
1)
型材安装,装在安装面
5 的槽中
沟槽螺母安装,装在槽
8 中。在型材的任一位
置倾斜地将沟槽螺母扣
入槽中
图 4
S
将横向联接经由整个行程段从一个终端位置推至另一终端位置。这样就使被
动式导向轴相对于另一轴顺利定位而不产生应力。
S
用下表的紧固扭矩均匀地拧紧安装螺丝。
EGC-...
70
80
120
185
螺丝
HPE
MUE
NST
M5
M5
M5
M5
M5
M5
M8
M8
M8
M10
M8
M8
紧固扭矩
HPE
MUE
NST
[Nm]
5.9
5
5.9
5.9
5
5.9
24
20
24
47
20
24
图 5
