EGC-...-FA-...
Festo EGC-...-FA-... 0807NH Русский
13
S
Смазать следующие части:
Подшипники качения
Направляющая
Место смазки (
Î Рис. 1)
Отверстие для смазки 9
Поверхность 2

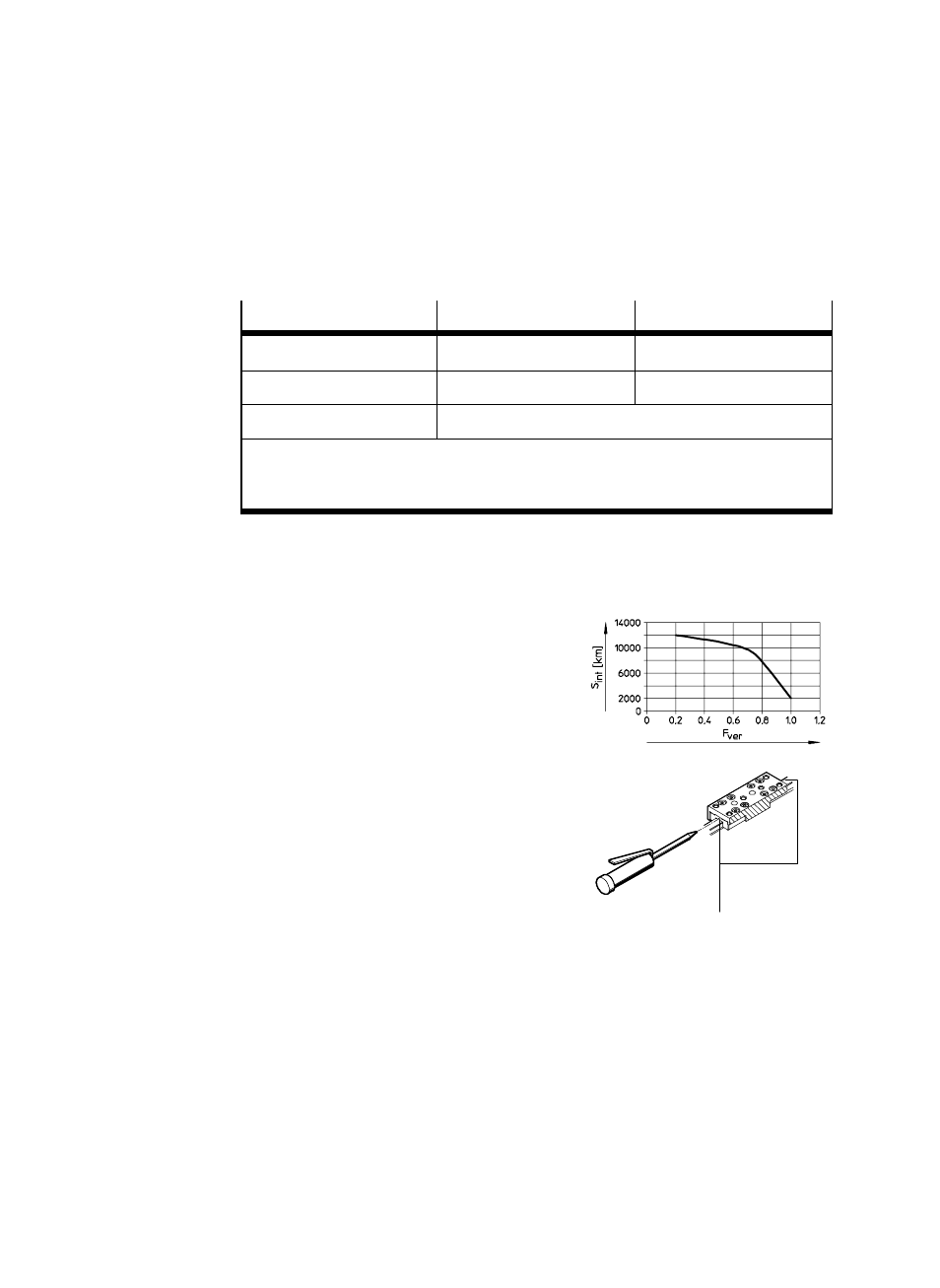

Интервал смазки
Î Рис. 13
При необходимости
1)
Консистентная смазка
2)
Смазка для подшипников качения
1
) Или если на детали отсутствует слой смазки.
2)
Смазочный шприц, трубка с распылителем и консистентная смазка
Î
глава 9
«Принадлежности»
.
Рис. 12
Для смазки
подшипников качения (невозможно для EGC-....-GP/GQ):
1.
Рассчитать параметр F
ver
по формуле для
комбинированных нагрузок (
Î глава 11
«Технические данные») и определить
интервал смазки S
int
Рис. 13.
2.
Смазать подшипники качения с двух сторон
через все отверстия для смазки 9.
3.
Во время смазки необходимо полностью
пройти расстояние перемещения, чтобы
равномерно распределить смазку по
внутренней поверхности.
8
Ремонт
S
Рекомендация: Отправить EGC в наш ремонтный отдел.
Это необходимо, т. к. изделие требует точной настройки и тестирования.
S
Информацию о запасных частях и вспомогательных средствах можно найти на:
www.festo.com/spareparts
Рис. 13
Рис. 14
