DMES
Festo DMES 0909c Руский
7
6
Монтаж
Механический монтаж
S
Не изменяйте настройки винтов и резьбовых
шпилек, если в инструкции по эксплуатации
на то нет специальных указаний.
S
Установите мотор на привод
Î Инструкция по монтажу рекомендуемого
монтажного комплекта мотора, указанного
в каталоге.
Порядок установки изделия:
Примечание
S При высоких нагрузках крепление привода только за торцевые крышки не
допускается.
При слишком большой тянущей нагрузке винты крепления крышки могут быть
вырваны.
S
Учитывайте, что класс защиты IP зависит от монтажного положения:
– наклонное или горизонтальное с уплотнительной лентой сверху, вертикальное:
IP40;
– наклонное или горизонтальное с уплотнительной лентой снизу: IP42.
S

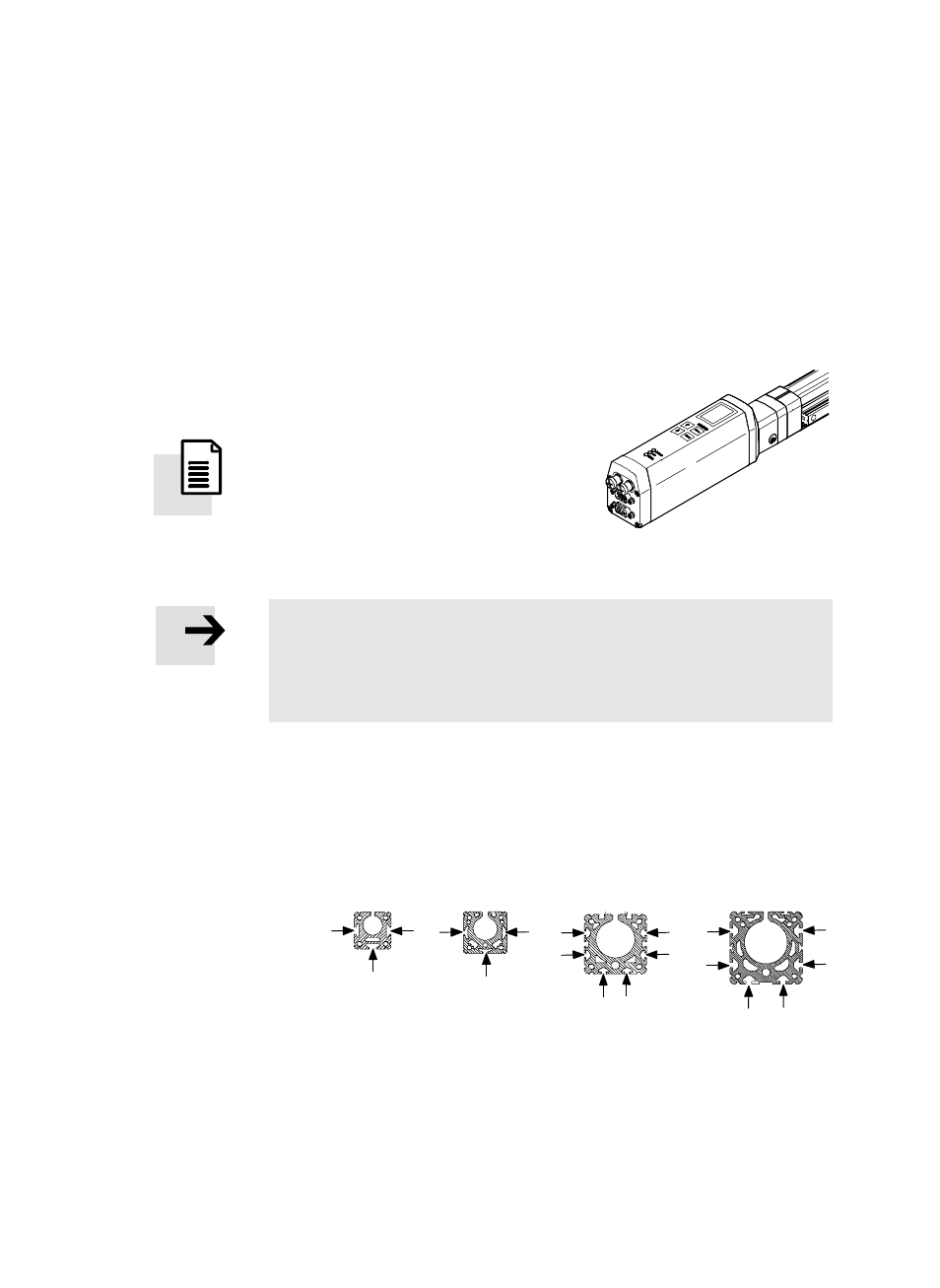

Используйте пазы для крепления привода
Î Рис. 4.
DMES-63
DMES-25
DMES-40
DMES-18
Рис. 4
Рис. 3
