Установка внешних принадлежностей
Для защиты от бесконтрольного прохождения конечных положений:
S
проверьте, не требуются ли датчики положения (концевые выключатели).
При использовании датчиков положения в качестве концевых выключателей:
S
используйте датчики положения с функцией размыкающего контакта.
При повреждении кабеля датчика положения они защищают DMES от перехода
конечного положения.
При использовании датчиков положения в качестве датчиков начала отсчета:
S
используйте датчики положения, соответствующие входам применяемой системы
управления.
При использовании магнитного датчика положения:
S
используйте пазы
Î Рис. 15;
S
проследите за тем, чтобы магнит был
установлен на внутреннем ползуне (гайке)
асимметрично (на стороне, дальней от
мотора);
S
не располагайте магнитные или ферритовые
детали вблизи датчиков приближения (мин.
расстояние 10 мм от пазовых вкладышей);
S
для DMES-25: устанавливайте датчики
положения только в боковых пазах. В нижних
пазах очень слабое магнитное поле;
S
для DMES-40: устанавливайте датчики приближения SMT-8 (высокий порог
срабатывания) только в боковые пазы. В верхних пазах очень сильное магнитное
поле (опасность многократных переключений).

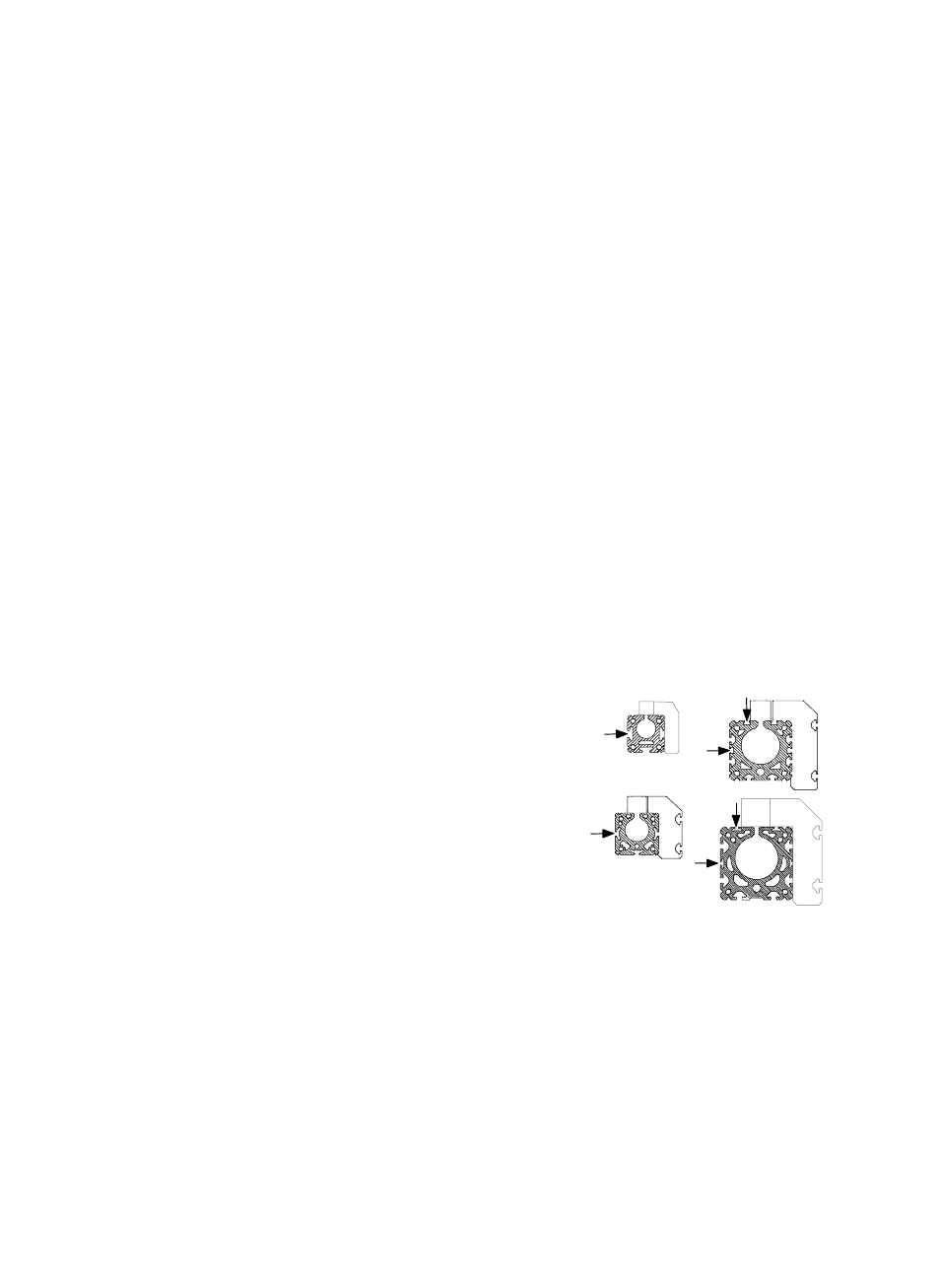

Рис. 15
DMES-25
DMES-18
DM
E
S
-4
0
DM
E
S
-6
3
