DMES
Festo DMES 0909c 中文
26

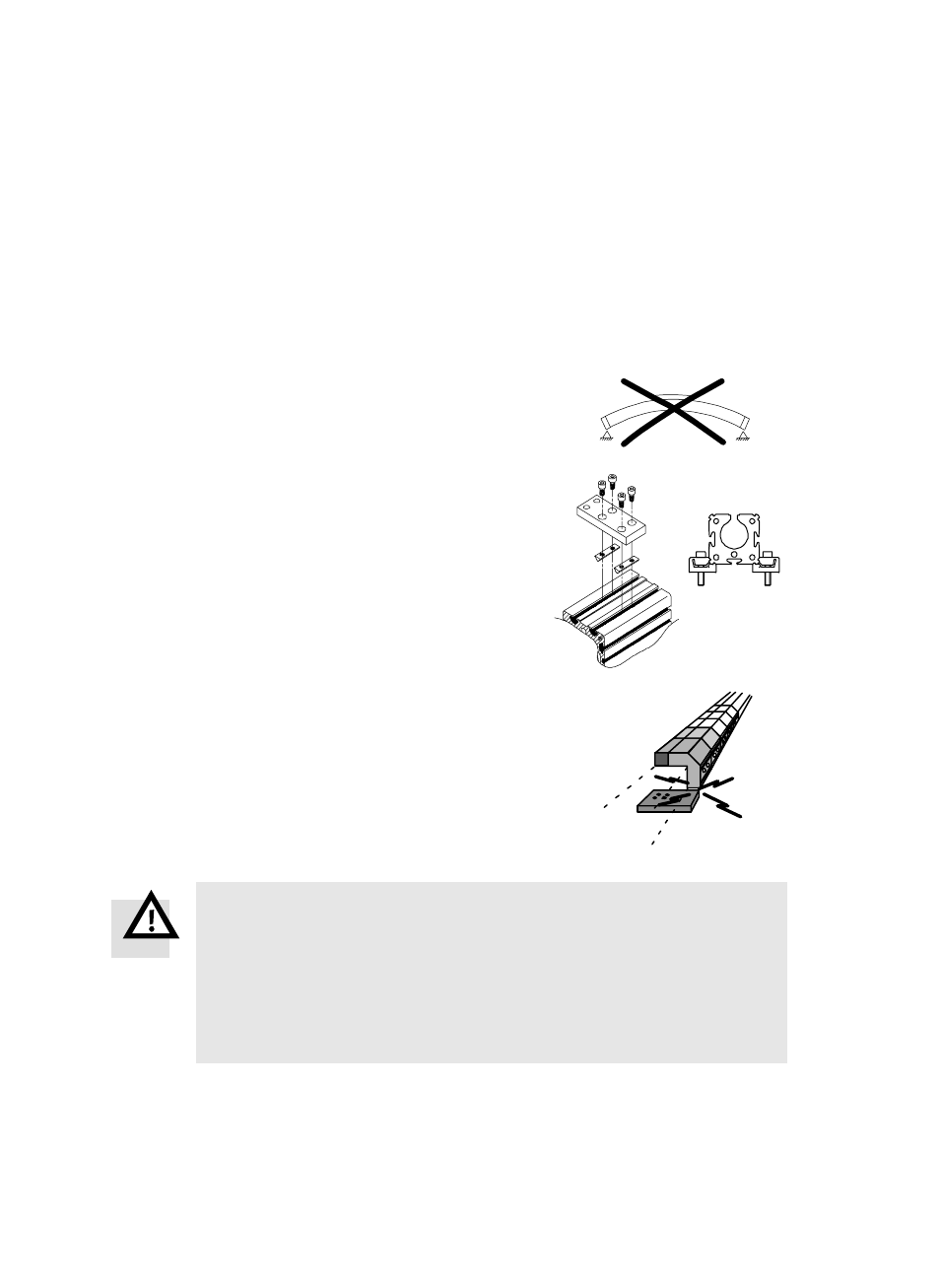

如果产品的行程较长:
S
请使用中间支撑件(附件)。
章节 “特性曲线” 中的图表显示了挠度,它与安装位置、支座间距和工作
载荷相关。
S
要注意确保安装没有应力和弯曲
(支承面的平整度:≤ 0.2 mm)。
安装中间支撑件时应注意:
S
请按照图 6 在 DMES 上定位中间支撑
件。
对于 DMES-40/63:在型材的任一位置
倾斜地将中间支撑件的沟槽螺母扣入槽
中。
S
均匀地拧紧固定螺丝。
S
请确保中间支撑件位于随动滑块行驶范围
之外。
在垂直或倾斜位置上安装时:
警告
人员及物品损伤!
如果 DMES 内部的一个丝杆螺母断裂(例如:□
因磨损造成),工作负载将向
下掉落。
S 为防止因丝杆螺母断裂而造成损坏,请检查是否需要采取辅助外部安全措
施(例如: 棘轮掣子或可移动的螺栓)。
S 当超过允许的反向空隙时,请更换丝杆螺母,需要的话也更换丝杆。
图 5
图 6
DMES-
18.25
DMES-
40.63
图 7
