DMES
Festo DMES 0909c Руский
10
При использовании полезной нагрузки с собственной направляющей:
S
установить направляющие полезной нагрузки и DMES строго параллельно.
Таким образом можно избежать перегрузки направляющей (износа).

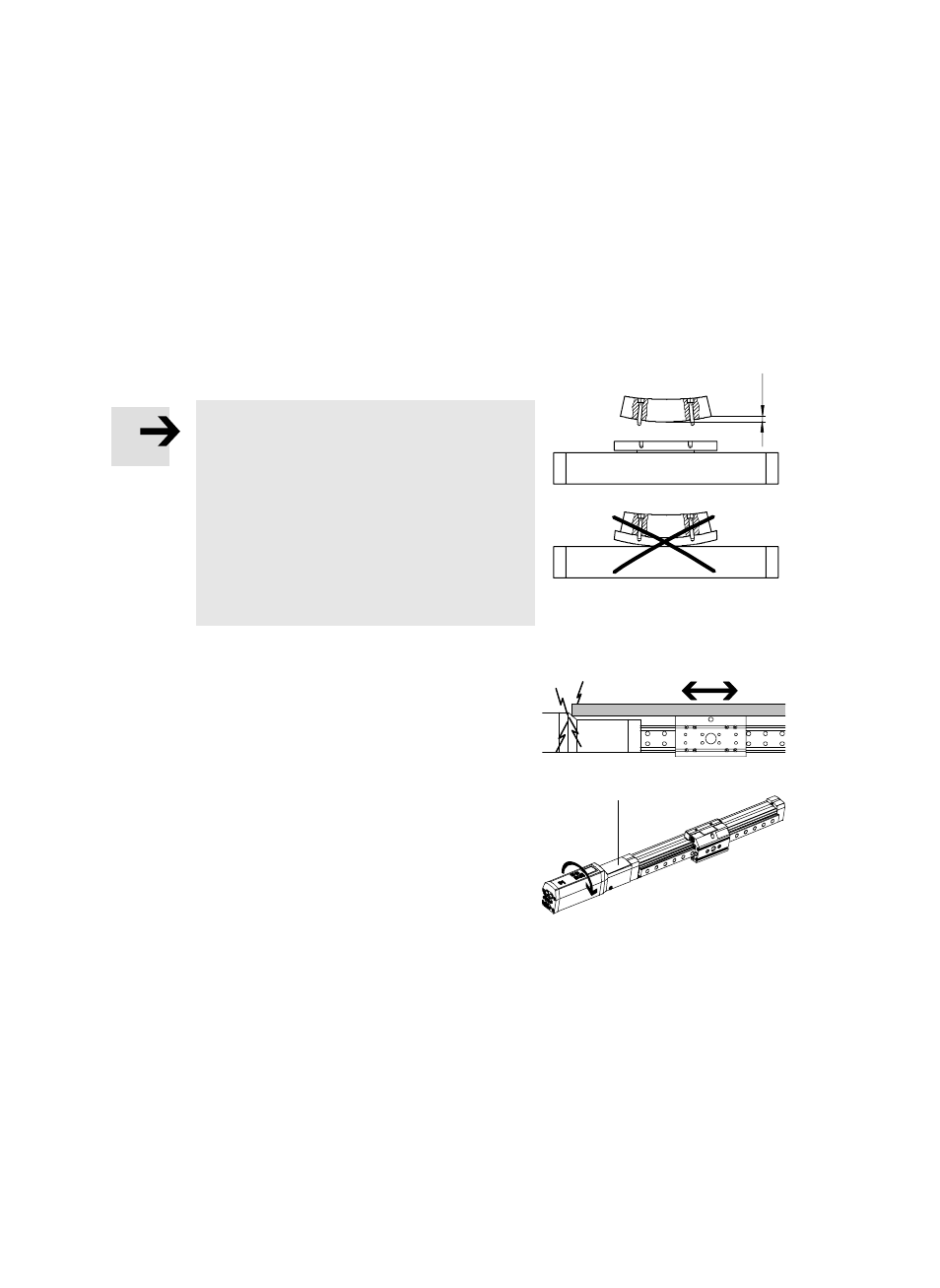

При установке твердых и жестких полезных нагрузок (сталь):
Примечание
Вследствие прогиба алюминиевой каретки при
монтаже на нее полезной нагрузки с выпуклой
или вогнутой поверхностью снижается срок
службы направляющей.
S Убедитесь, что искривление монтажной
поверхности полезной нагрузки составляет
максимум:
– GF: b ≤ 0,03 мм;
– KF: b ≤ 0,01 мм.
Если нагрузка выступает за пределы каретки
в продольном направлении:
S
убедитесь, что нагрузка не задевает мотор.
Для мотора с контроллером MTR-DCI:
S
при необходимости провернуть вал мотора
Î Инструкция по монтажу монтажного
комплекта мотора aJ.
Рис. 12
b
Рис. 13
Рис. 14
aJ
