DMES
Festo DMES 0909c 中文
27

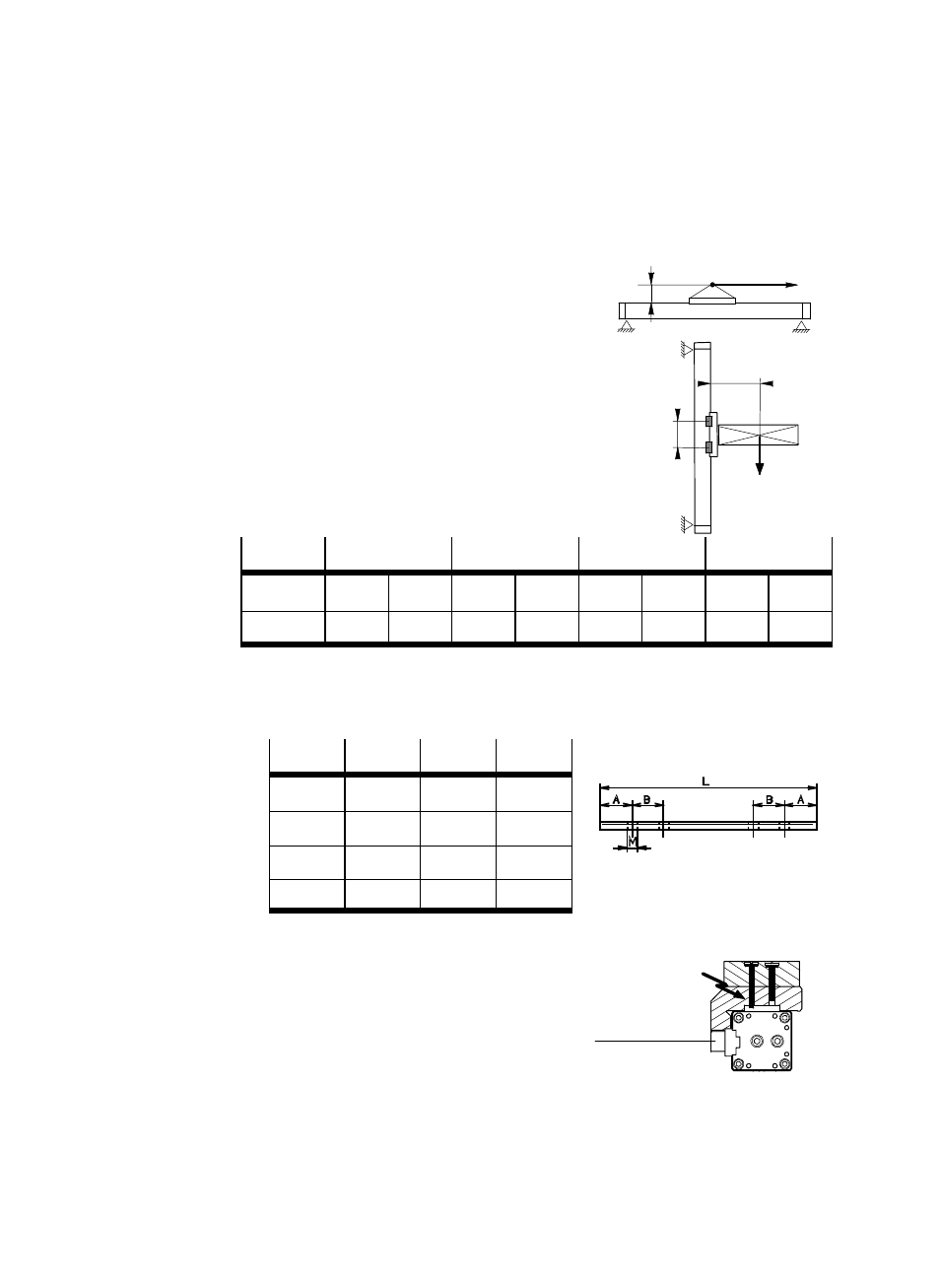

安装工作负载
S
工作载荷的位置应使平行于运动轴线的
作用力 F 和杠杆臂 a 所造成的倾覆力矩
尽可能小。
对于 DMES-...-GF:
S
请确认作用力 F(例如:垂直安装情况
下的重力)的杠杆臂 “a” 最大为 2z。
由此避免滑动导向装置卡住(倾斜、自
锁)。
型号
DMES-18
DMES-25
DMES-40
DMES-63
派生型
GK/GA
GV
GK/GA
GV
GK/GA
GV
GK/GA
GV
z [mm]
51
131
58
158
96
266
134
384
固定形式:
1.
在滑块处:用沟槽螺母
NSTL-...
装入槽中( 4,在图
1
中)。
NSTL
25
40
63
L
100
166
229
A
13
25
30
B
15
20
35
M
M5
M5
M8
图 10: 沟槽螺母 NSTL-... 的尺寸
2.
在滑块处:用定位套/杆(附件)在定位
沉头处( 5,在 1 中)。
螺丝的旋进深度必须小于螺孔深度。
3.
对于没有滑块的 DMES:
在传动件的通孔处(“N”,在图 11 中)。
图 8
a
F
图 9
z
a <<eudelt/>> 2z
F
图 11
N
