Монтаж полезной нагрузки
S
Разместите полезную нагрузку так, чтобы ее
центр тяжести располагался как можно
ближе к центру выходного вала.
S
Закрепите полезную нагрузку при помощи не
менее 2 винтов и 2 центрирующих втулок (по
диагонали) или монтажных комплектов на
выходном валу.
ERMB-...
20
25
32
Винт
M4
M6
M6
Момент
затяжки
[Нм]
2,9
9,9
9,9
Макс. глубина
ввинчивания E
[мм]
9,6
12
12
Центрирующая
втулка
[мм]
Ø 7x3
Ø 9x4
Ø 9x4

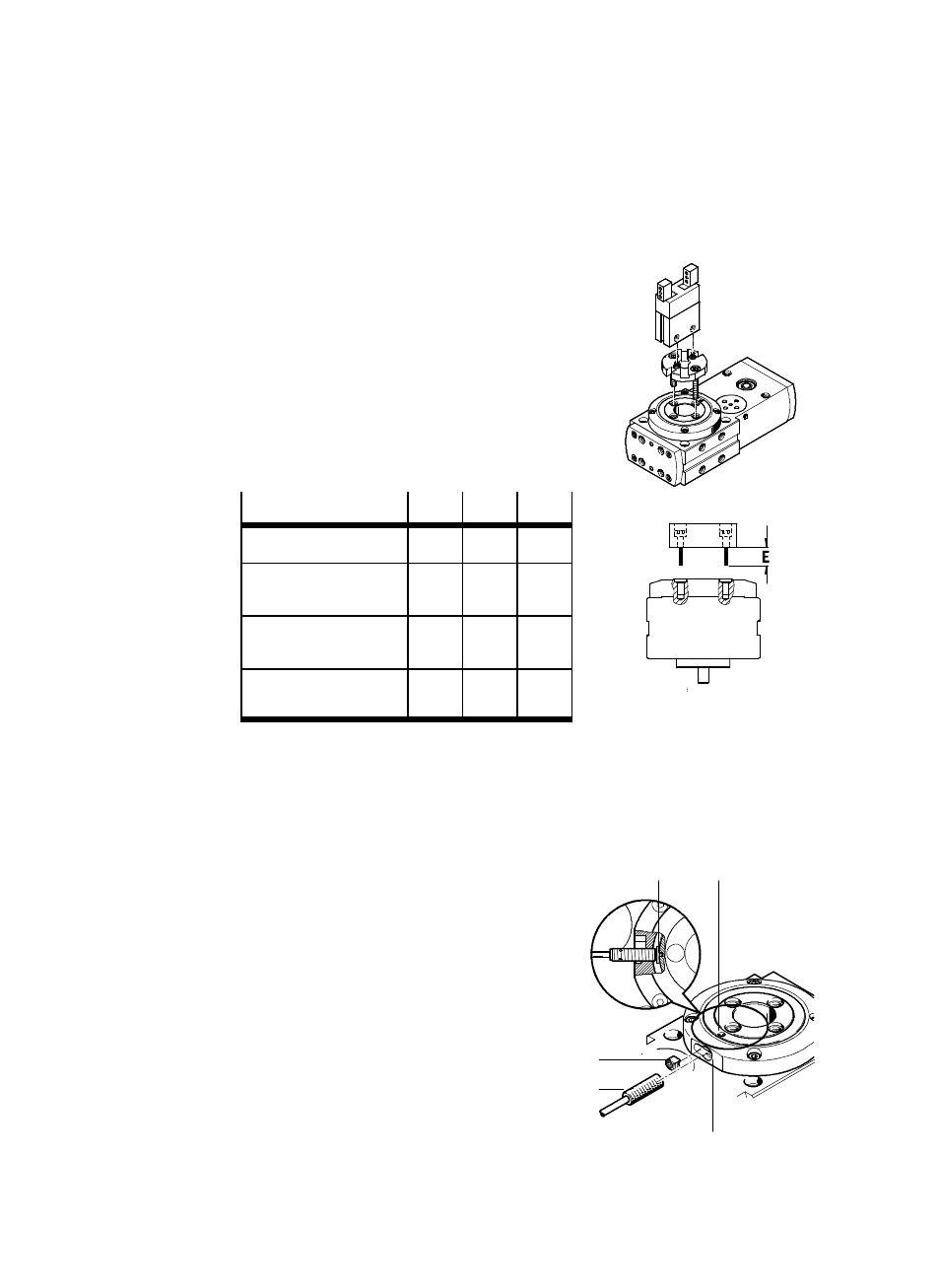

Puc. 8
Монтаж датчиков
Порядок монтажа индуктивного бесконтактного датчика в качестве датчика начала
отсчета:
1.
Повернуть выходной вал так, чтобы
маркировочное отверстие (A) достигло
резьбового отверстия 6.
2.
Вставить фиксирующий элемент (C)
в предусмотренное для него отверстие.
3.
Ввернуть датчик (D):
– сначала в отверстие 6 так, чтобы он
касался переключающей шайбы (B),
– затем вывернуть его приблизительно на
0,6 оборота (o 0,6 мм).
4.
Ввернуть установочный винт (ключ 2,5)
в фиксирующий элемент (C). Момент затяжки
составляет 0,8 Нм.
Puc. 7
Puc. 9
