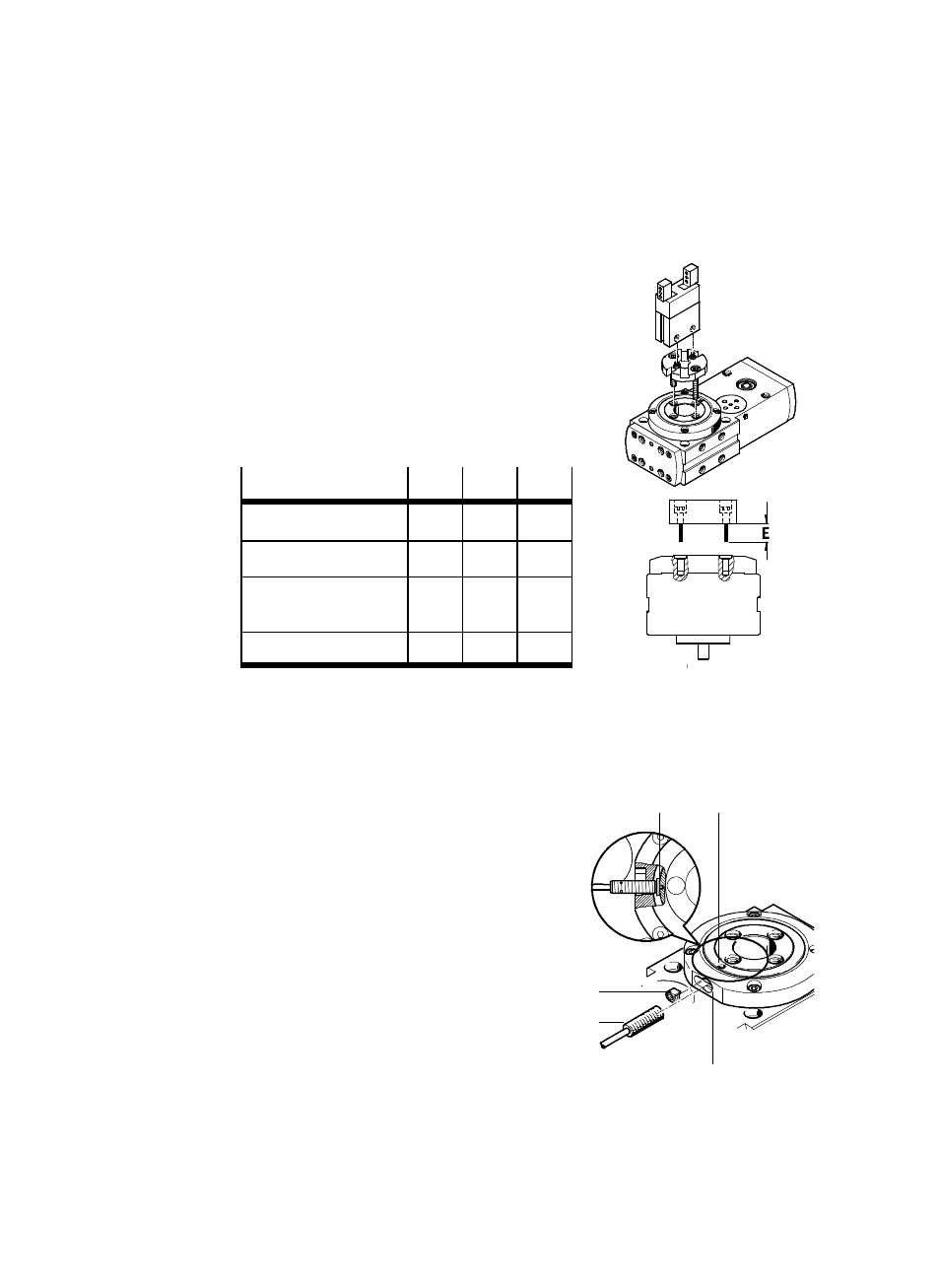

工作载荷的安装
S
请尽量使工作载荷的重心位于从动轴的
中心。
S
请至少用 2 个螺栓和 2 个定心套筒(对
角)或借助从动轴上的组件来固定工作
载荷。
ERMB-...
20
25
32
螺栓
M4
M6
M6
拧紧力矩
[Nm]
2.9
9.9
9.9
最大旋进深
度 E
[mm]
9.6
12
12
定心套筒
[mm]
Ø7x3
Ø9x4
Ø9x4
图 8
电气安装
作为基准开关的感应接近开关之安装:
1. 旋转从动轴,直至标记孔(A)到达螺孔
6 的位置。
2. 将夹紧元件(C)推入指定的槽口内。
3. 转动接近开关(D):
– 先将其拧入孔 6,直至其接触到控
制螺栓(B)。
– 然后拧回约 0.6 圈(o 0.6 mm)。
4. 将螺纹销钉(ß 2.5)拧入夹紧元件
(C)。拧紧力矩为 0.8 Nm。
图 7
图 9
(A)
(B)
(C)
(D)
6
