ERMB
Festo ERMB 0802NH 中文
24
S
请检查是否需要另外的接近开关。为此可按照附件使用测试组件( 额定数
据,www.festo.com/catalogue)。

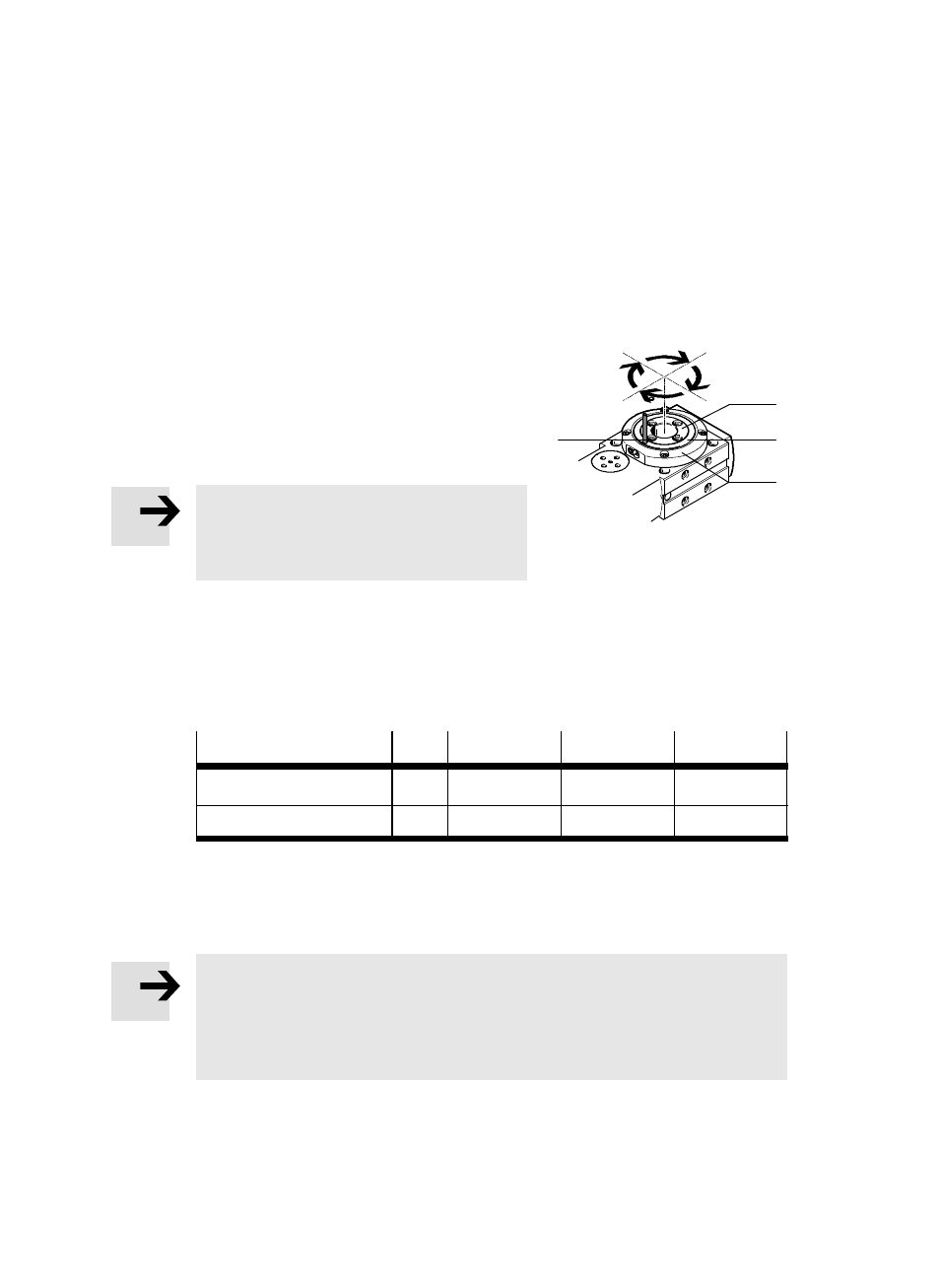

为转动转接环(Eٛ :
S
请将转接环与一个销钉一起拧入孔(A)
中,直至达到所需的锁定状态(90° 锁
定)。 在此过程中必须反向固定从动轴
2。
固定环(F)的移位:
提示
若固定环松脱,则过高的轴向力使从动轴
从 ERMB 中脱落出来。
S 固定环松脱时,请避免轴向力。
S
请将:
– 4 个安装螺钉从固定环(F)中拧出。
– 固定环转到所需的位置(注意允许的旋转角度)。
– 4 个安装螺钉重新拧入固定环。
允许的旋转角度和拧紧力矩如下:
ERMB-...
20
25
32
允许的旋转角度
[°]
180
0
0
拧紧力矩
[Nm]
2.9
2.9
5.9
图 11
线路安装技术
提示
在安全性极其重要的应用中,必须另行采取辅助措施。例如在欧洲还必须遵
守 EG 机械指导原则所列举的规范。
如果没有采取相应于法定最低要求的辅助措施,则该产品不适合作为安全性
极其重要的控制系统中的部件。
图 10
2
(E)
(F)
(A)
