ERMB
Festo ERMB 0802NH Puccкий
7
5
Монтаж
Механический монтаж
S
Не заменять винты и резьбовые штифты, если в инструкции по эксплуатации на то нет
специальных указаний.
S

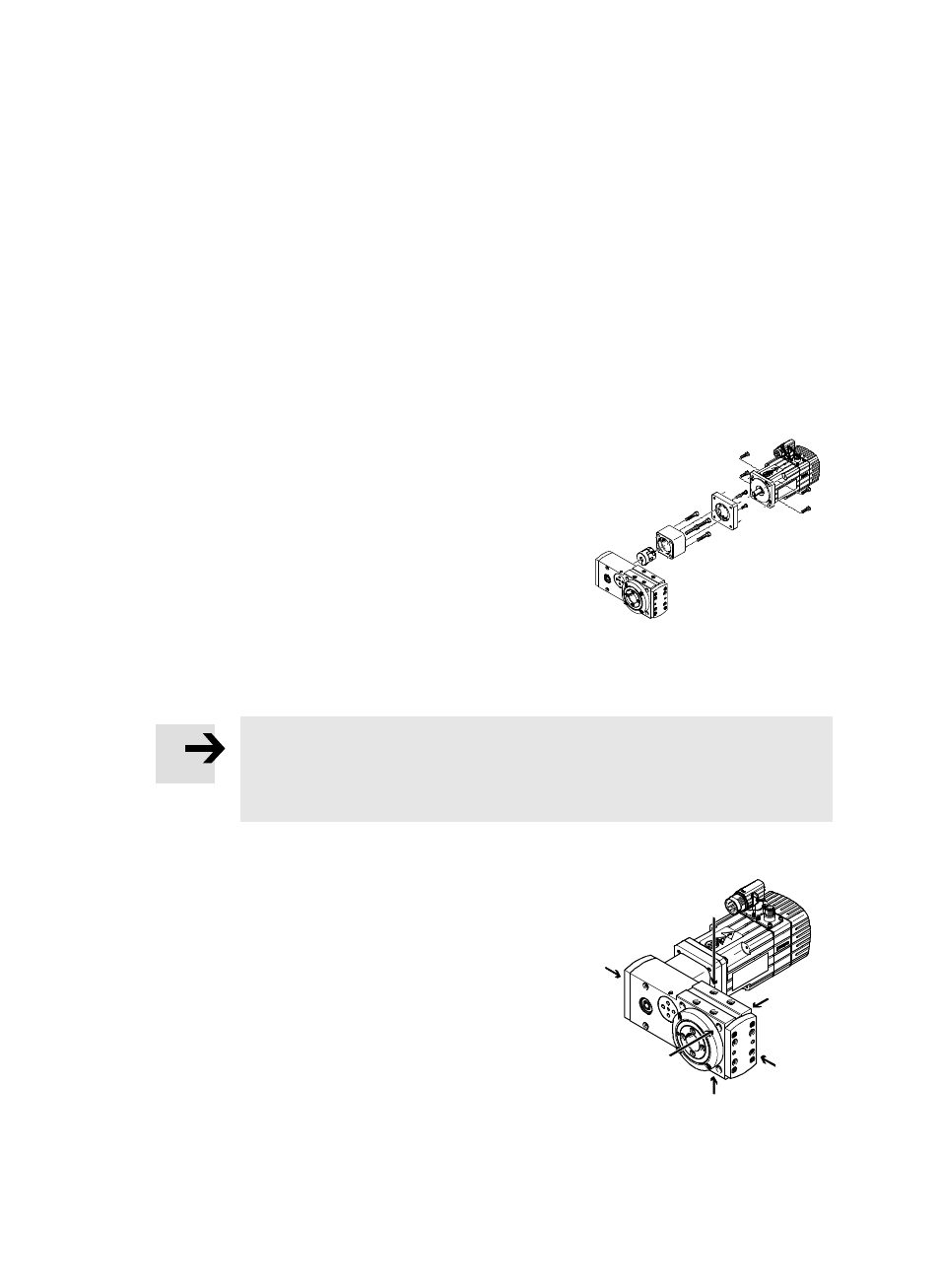

Монтировать двигатель на поворотном
модуле, как указано в инструкции по монтажу
рекомендуемого в каталоге монтажного
комплекта.
Порядок установки изделия:
Указание
Внешние упоры могут стать причиной разрыва зубчатого ремня под действием
больших сил.
S Для торможения модуля ERMB использовать только систему управления двигателем.
S
Расположите модуль ERMB так, чтобы были доступны органы управления.
S
Закрепить модуль ERMB при помощи 4 винтов
и 2 центрирующих втулок (по диагонали) или
монтажных комплектов в резьбовых
отверстиях 1 или 8.
Крепление возможно со всех 6 боковых
сторон.
Puc. 3
Puc. 4
