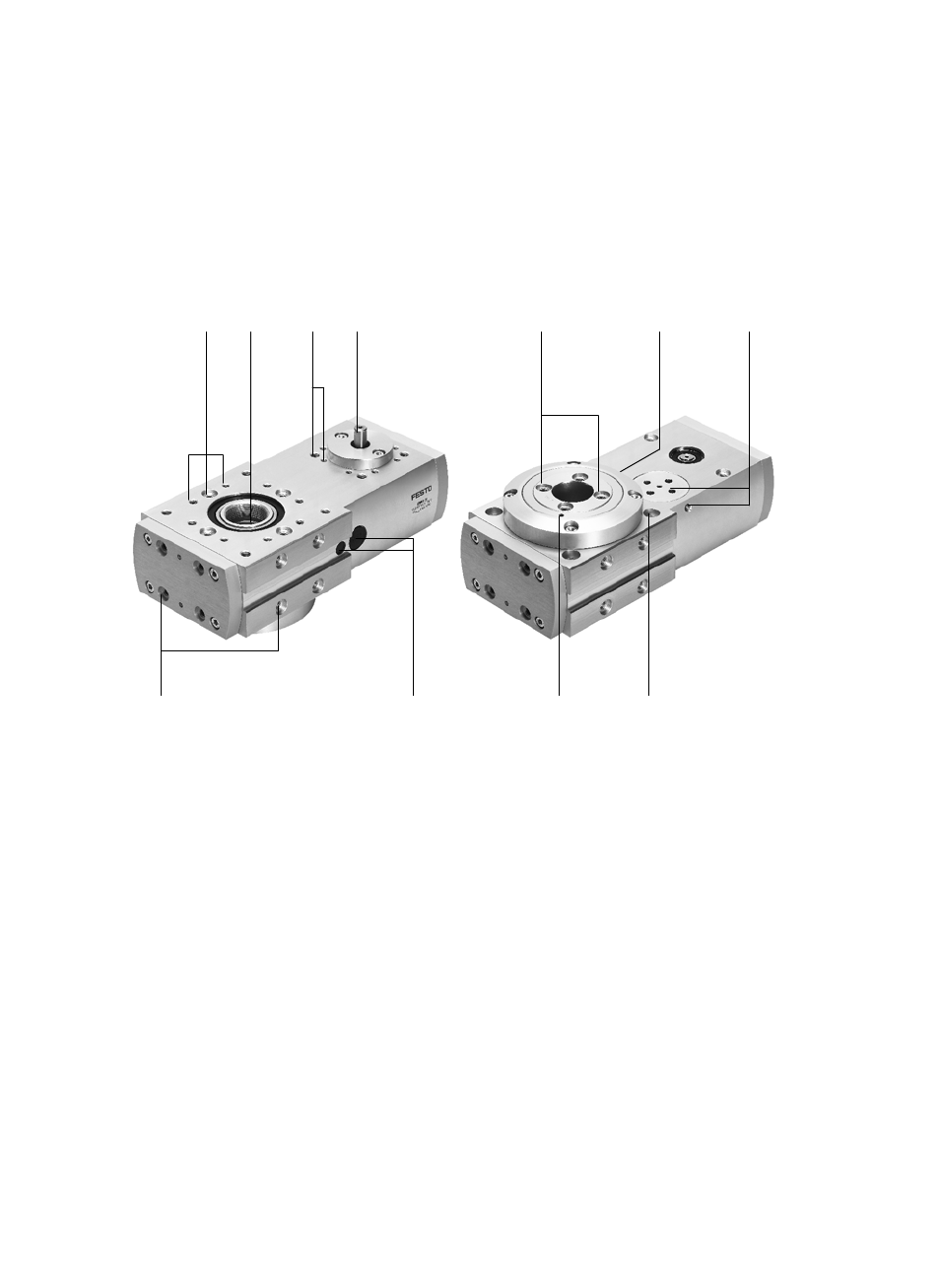

1 操作部件和接口
2 3 5 6 4 1
图 1
7
8 9 1 aJ
1 用于固定的中心孔和螺孔（6 个面上）
2 从动轴（空心轴），带有用来连接配件的
螺纹，背面
3 用于马达连接组件的螺孔
4 从动轴
5 带用于工作载荷的中心孔和螺孔的从动轴，
正面
6 用于接近开关的螺孔（被盖住）
7 为维修人员准备的带止动螺丝的齿形带张
紧轮
8 用于固定的通孔
9 转接环上的标记孔，用于位于其下的控制
螺栓
aJ 为维修人员准备的孔
