ERMB
Festo ERMB 0802NH Puccкий
10
S
Проверить, требуются ли дополнительные бесконтактные датчики. Для этого можно
воспользоваться информацией в каталоге Festo (
данные каталога,
www.festo.com/catalogue).

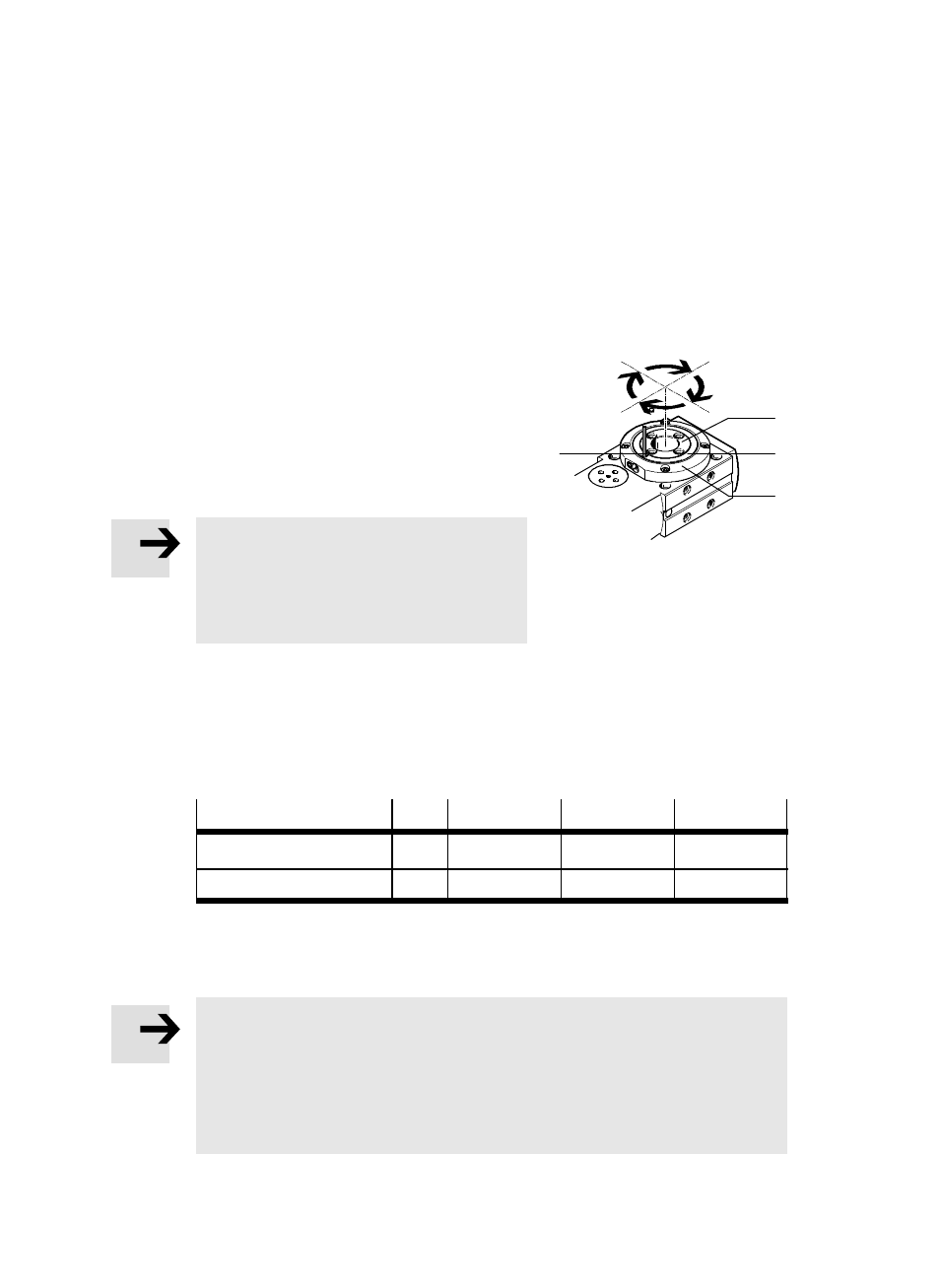

Порядок вращения переключающего кольца (E):
S
Повернуть переключающую втулку с помощью
установленного в отверстии (A) штифта до
желаемого положения фиксации (фиксации
под углом 90°). При этом выходной вал 2
удерживать в противоположном
направлении.
Порядок перестановки стопорного кольца (F):
Указание
При ослабленном стопорном кольце привод-
ной вал может выдвинуться из модуля ERMB
под действием осевых сил.
S Избегать действия осевых сил при ослаблен-
ном стопорном кольце.
S
Вначале вывинтить:
– 4 крепежных винта из стопорного кольца (F),
– затем установить стопорное кольцо в желаемое положение (соблюдать
допустимый угол поворота),
– после этого снова ввинтить в стопорное кольцо 4 крепежных винта.
Допустимые значения угла поворота и момента затяжки:
ERMB-...
20
25
32
Доп. угол поворота
[°]
180
90/180/270
90/180/270
Момент затяжки
[Нм]
2,9
2,9
5,9
Puc. 11
Электромонтаж
Указание
В случае применения в областях с повышенными требованиями к технике безопас-
ности необходимо принять дополнительные меры. В Европе, например, требуется
выполнять нормы, указанные в директиве ЕС по машиностроению.
Без принятия таких дополнительных мер, соответствующих установленным законом
минимальным требованиям, изделие не будет являться пригодным для использования
в качестве важной для безопасности части управления.
Puc. 10
2
(E)
(F)
(A)
