Посадки и допуски подшипников – Инструкция по эксплуатации Goulds Pumps LF 3196 i-FRAME - IOM
Страница 96
134

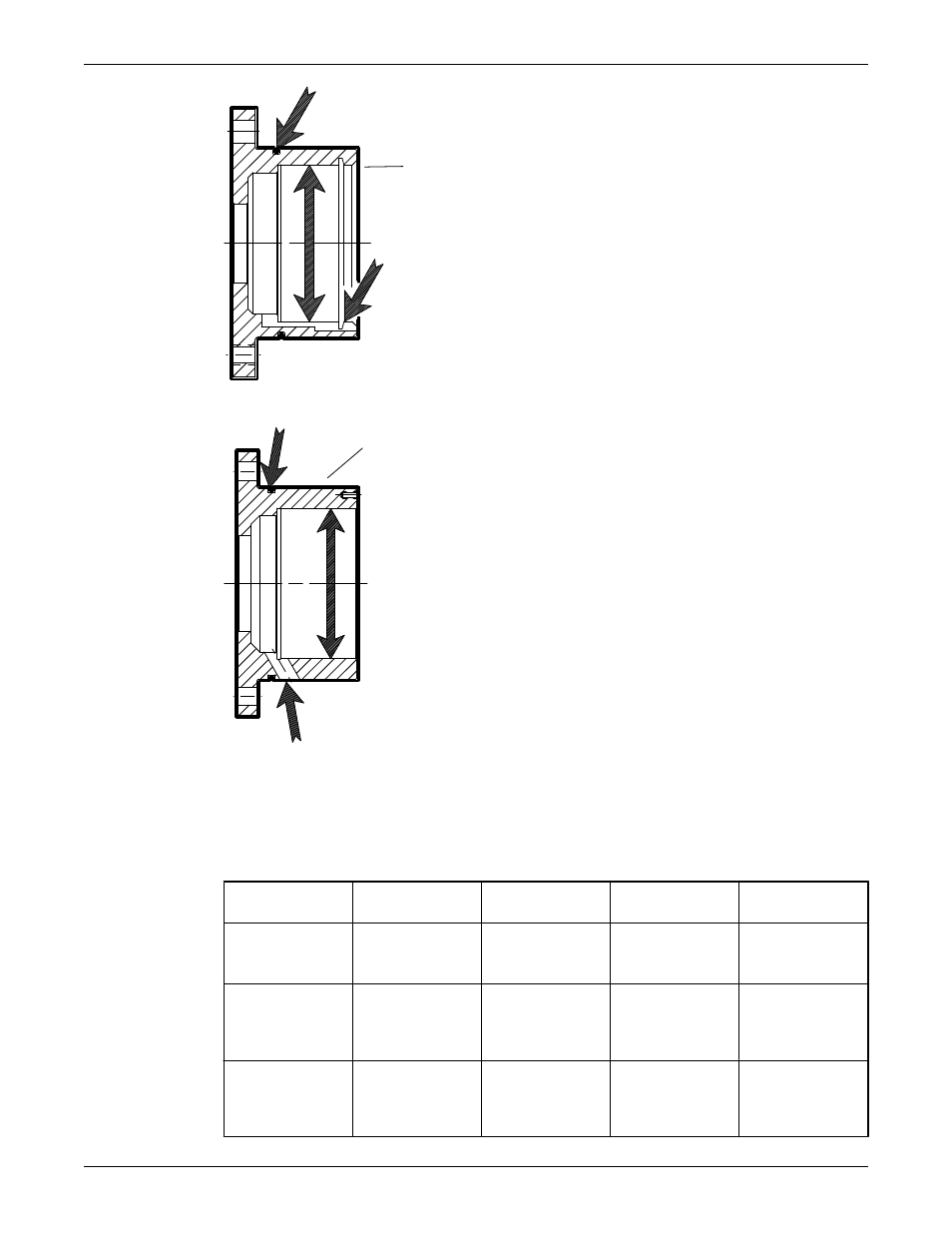

Рис. 25: Корпуса подшипников моделей STi и MTi
134
Рис. 26: Корпус подшипника модели LTi
Посадки и допуски подшипников.
В настоящей таблице приведены посадки и допуски подшипников, соответствующие стандарту
ABEC I.
Табл. 14: Таблица посадок и и допусков подшипников.
STi дюймы
(миллиметры)
MTi дюймы
(миллиметры)
LTi дюймы
(миллиметры)
XLT-i, i-17 дюймы
(миллиметры)
Внешний диаметр
вала
Встроенный
1.3785 (35.014)
1.3781 (35.004)
1.7722 (45.014)
1.7718 (45.004)
2.1660 (55.016)
2.1655 (55.004)
2.5597 (65.016)
2.5592 (65.004)
Зазор
0.0010 (0.025) "в
натяг"
0.0001 (0.003) "в
натяг"
0.0010 (0.025) "в
натяг"
0.0001 (0.003) "в
натяг"
0.0012 (0.030) "в
натяг"
0.0001 (0.003) "в
натяг"
0.0012 (0.030) "в
натяг"
0.0001 (0.003) "в
натяг"
Внутренний
диаметр
подшипника
Встроенный
1.3780 (35.001)
1.3775 (34.989)
1.7717 (45.001)
1.7712 (44.988)
2.1654 (55.001)
2.1648 (54.986)
2.5591 (65.001)
2.5585 (64.986)
Техническое обслуживание (продолжение)
94
Model LF 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию
