Страница 82
370H

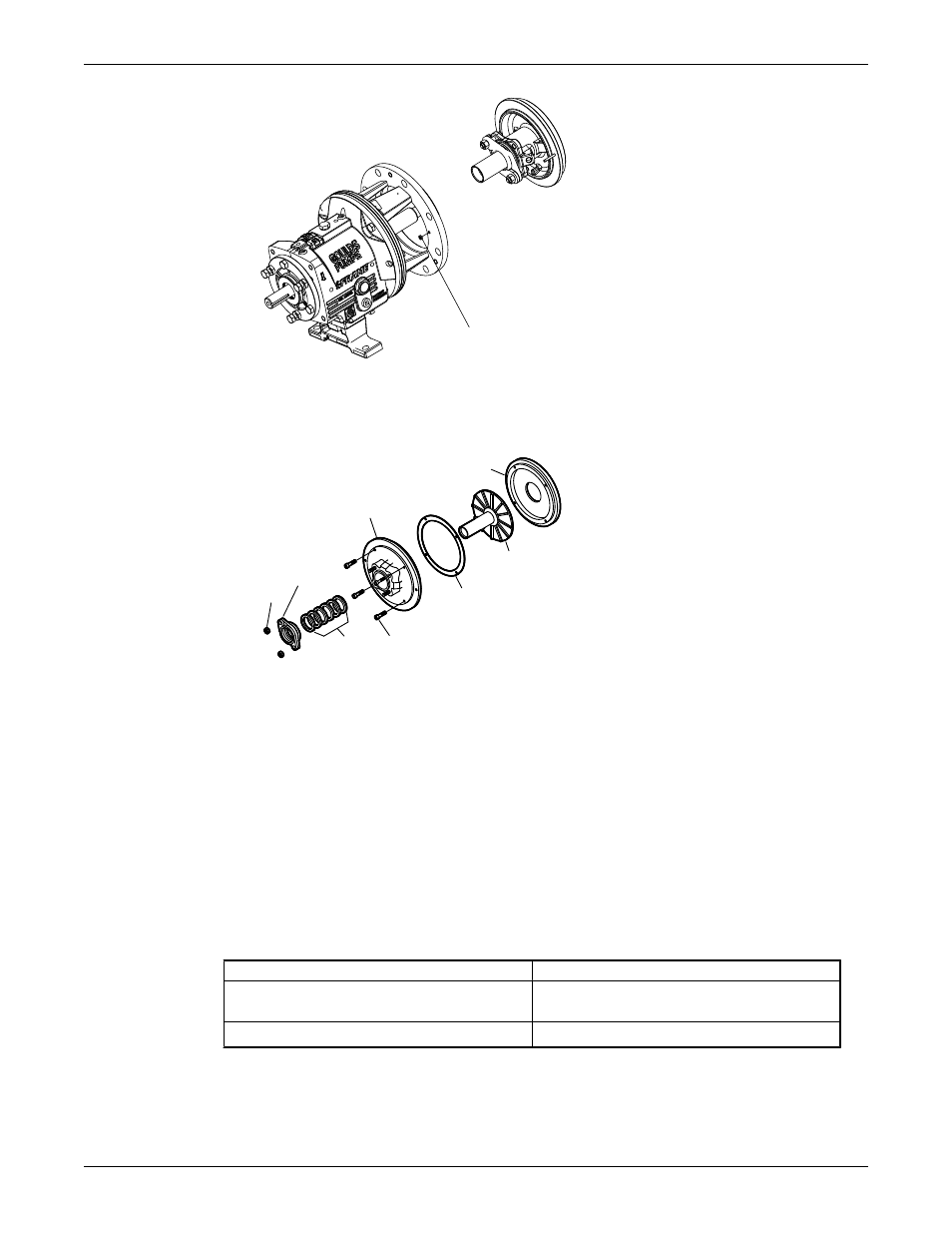

3. Снимите винты с головкой под внутренний ключ (265)
4. Снимите крышку набивочной камеры (184) и прокладку (264).
5. Снимите отражатель (262) с задней пластины (444).
444
184
262
264
107
355
106
265
Снятие держателя стойки(MTi, LTi)
Переходник стойки модели 3198 не может быть заменен переходником любой другой модели.
1. Снимите центрирующие штифты (469B) и болты(370B).
2. Снимите держатель стойки (108).
3. Снимите и утилизируйте прокладку (360D)
При монтаже следует вставить новую прокладку.
Снятие внутреннего лабиринтного уплотнения для смазки.
Кольцевые прокладки лабиринтного уплотнения входят в состав набора запасных частей модели
3196 а также продаются отдельно.
1. Определите тип посадочного места лабиринтного уплотнения
Табл. 11: Тип посадочного места лабиринтного уплотнения
Модель
Тип посадочного места
STi
Кольцевая прокладка в держателе стойки
подшипника (228A)
MTi, LTi
Кольцевая прокладка в держателе стойки.
2. Снимите кольцевую прокладку (497H и 497J) и уплотнение (333A).
Техническое обслуживание (продолжение)
80
