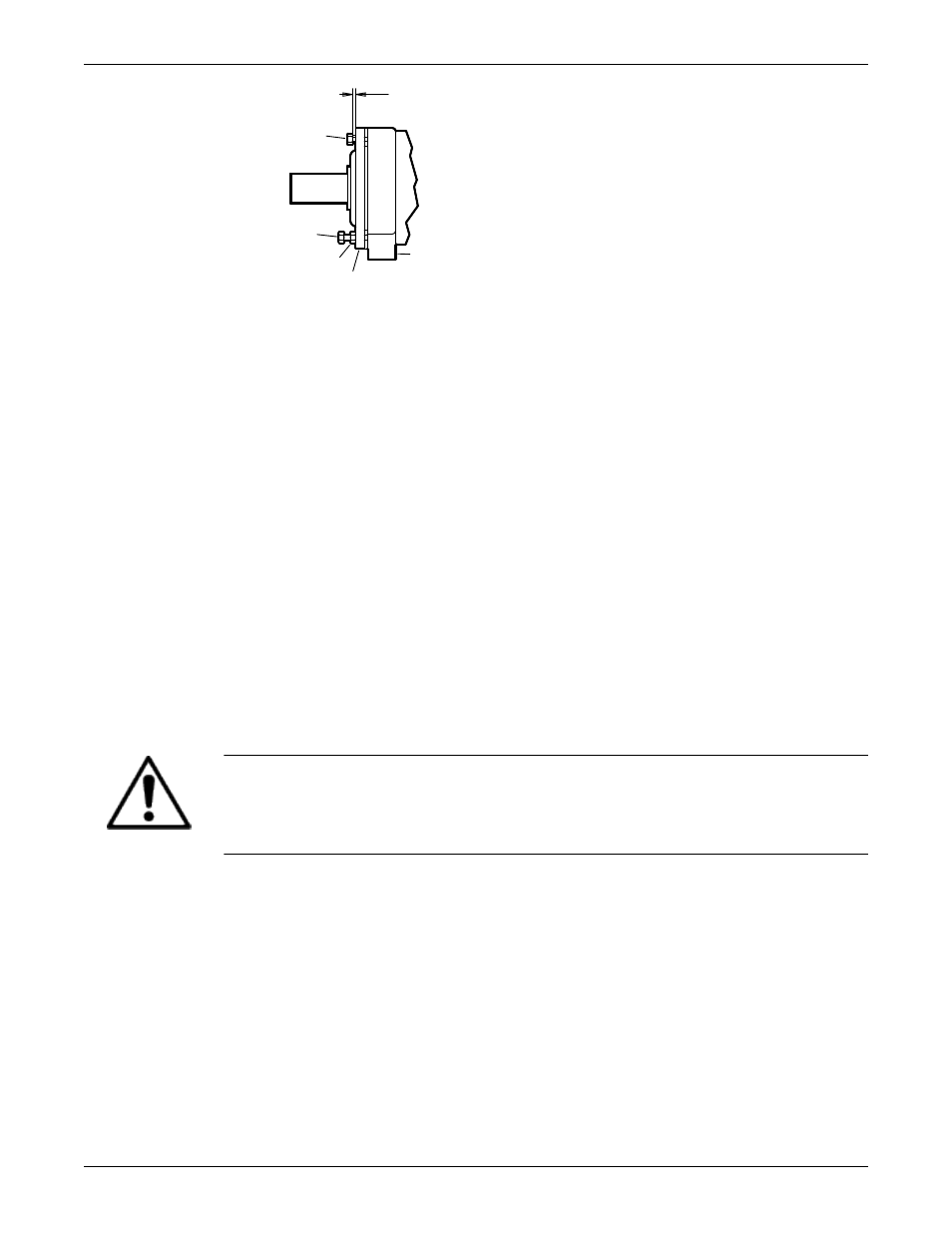

.015
370C
371A
423B
134A
228
3. Равномерно затяните стопорные болты (134C) и сдвиньте корпус подшипников (228A) в
сторону стойки (182) до тех пор, пока рабочее колесо не коснется кожуха .
4. Попробуйте провернуть вал, чтобы убедиться, что рабочее колесо касается кожуха насоса.
5. С помощью щупа задайте требуемый зазор между тремя стопорными болтами (370C) и
корпусом подшипника (134A).
Требуемая величина зазора приведена в таблице.
6. С помощью трех винтов-домкратов (370D) ослабьте корпус подшипников (134A) так, чтобы он
касался стопорных болтов (370C).
7. Равномерно затяните контргайки (423В).
8. Обнулите индикатор и выкрутите стопорный болт (370C) на один оборот.
9. Закручивайте регулировочные болты (371 A) до тех пор, пока они не будут равномерно
касаться стойки подшипников.
10. Равномерно затягивая регулировочные болты (по одному обороту) отводите корпус
подшипника (134A) от стойки подшипника до тех пор, пока индикатор не покажет зазор,
соответствующий табличному значению осевого зазора в холодном состоянии (рабочее
колесо открытого и закрытого типа).
11. Удерживая показания индикатора на соответствующем значении, равномерно затяните
стопорные болты (370С), а затем регулировочные болты (371А).
12. Убедитесь, что вал проворачивается свободно.
Соединение насоса и привода
ПРЕДУПРЕЖДЕНИЕ:
Перед выполнением работ по установке или техническому обслуживанию необходимо отключить
подачу электрической энергии на привод. Если подача электрической энергии на привод не будет
отключена, это может привести к тяжелым производственным травмам.
Используемые в условиях с классификацией ATEX соединительные муфты должны быть
надлежащим образом сертифицированы. При смазывании и установке муфты следуйте
инструкциями ее производителя.
