Монтаж крыльчатки – Инструкция по эксплуатации Goulds Pumps LF 3196 i-FRAME - IOM

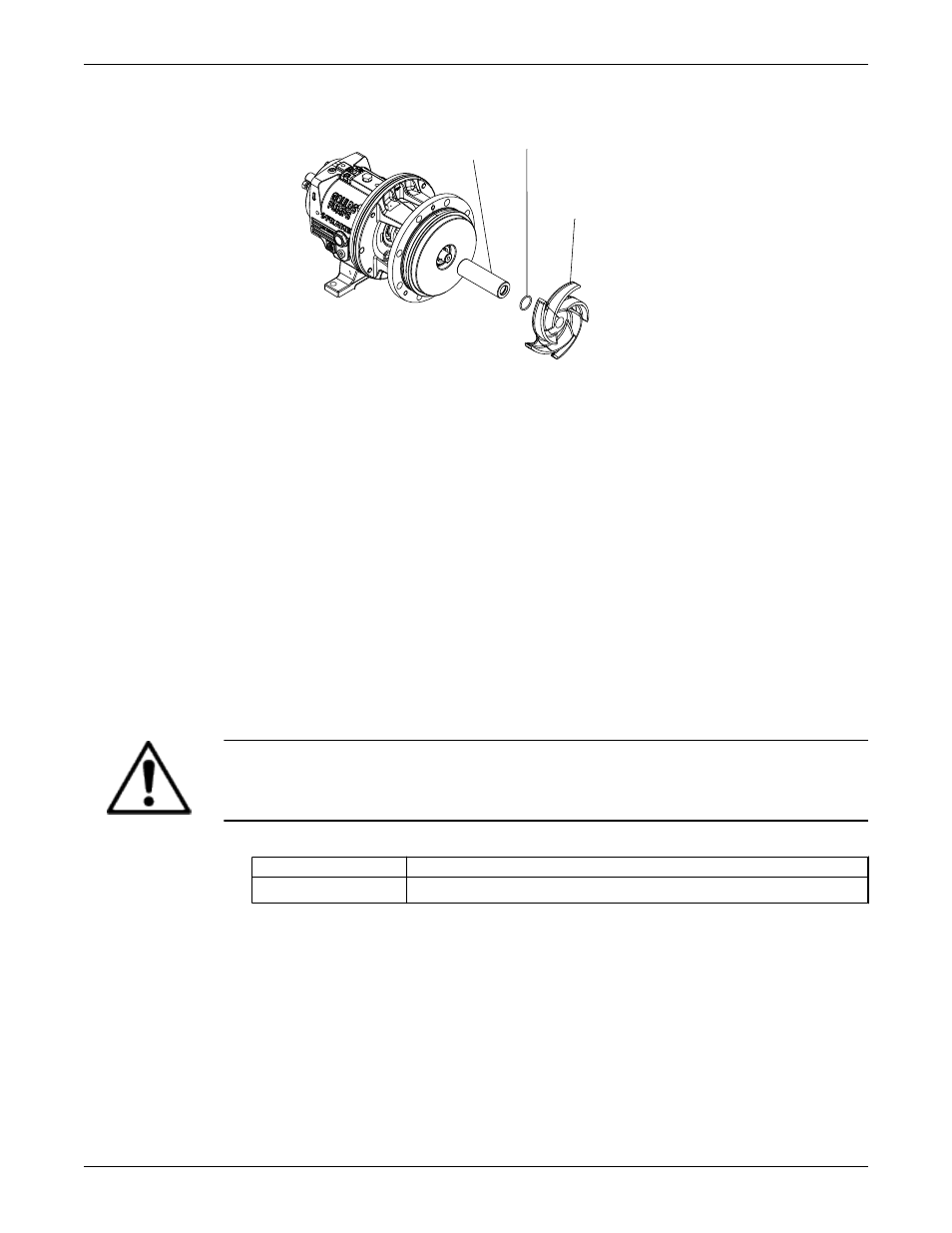

Страница 118
412A
101
126
2. Пометьте вал и втулку напротив камеры уплотнения.
3. Продолжите сборку насоса, за исключением механического уплотнения.
4. Отрегулируйте зазор рабочего колеса.
Дополнительная информация приведена в разделе "Регулировка зазора рабочего колеса"
5. Проведите линию от пометки на вале и втулке напротив камеры уплотнения.
6. Снимите кожух, рабочее колесо и камеру уплотнения.
7. Установите вращающуюся часть торцевого уплотнения в соответствии с указаниями
производителя.
Используйте проведенную линию как контрольный размер уплотнения. Убедитесь, что
вращающаяся часть закреплена с помощью набора винтов в стопорном кольце.
8. Установите сальник со стационарным посадочным местом и прокладку на камеру сальника.
9. Установите уплотнительную камеру.
10. Закончите сборку насоса.
Монтаж крыльчатки
ОСТОРОЖНО:
При работе с рабочим колесом надевайте толстые защитные перчатки. Острые края могут стать
причиной травмы.
1. Установка рабочего колеса
Типоразмер насоса
Рекомендуемые действия
STi, MTi, и LTi
Установите рабочее колесо (101) и кольцевую прокладку (412А).
Техническое обслуживание (продолжение)
116
Model LF 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию
