497H
497J
333A
108
Разборка привода

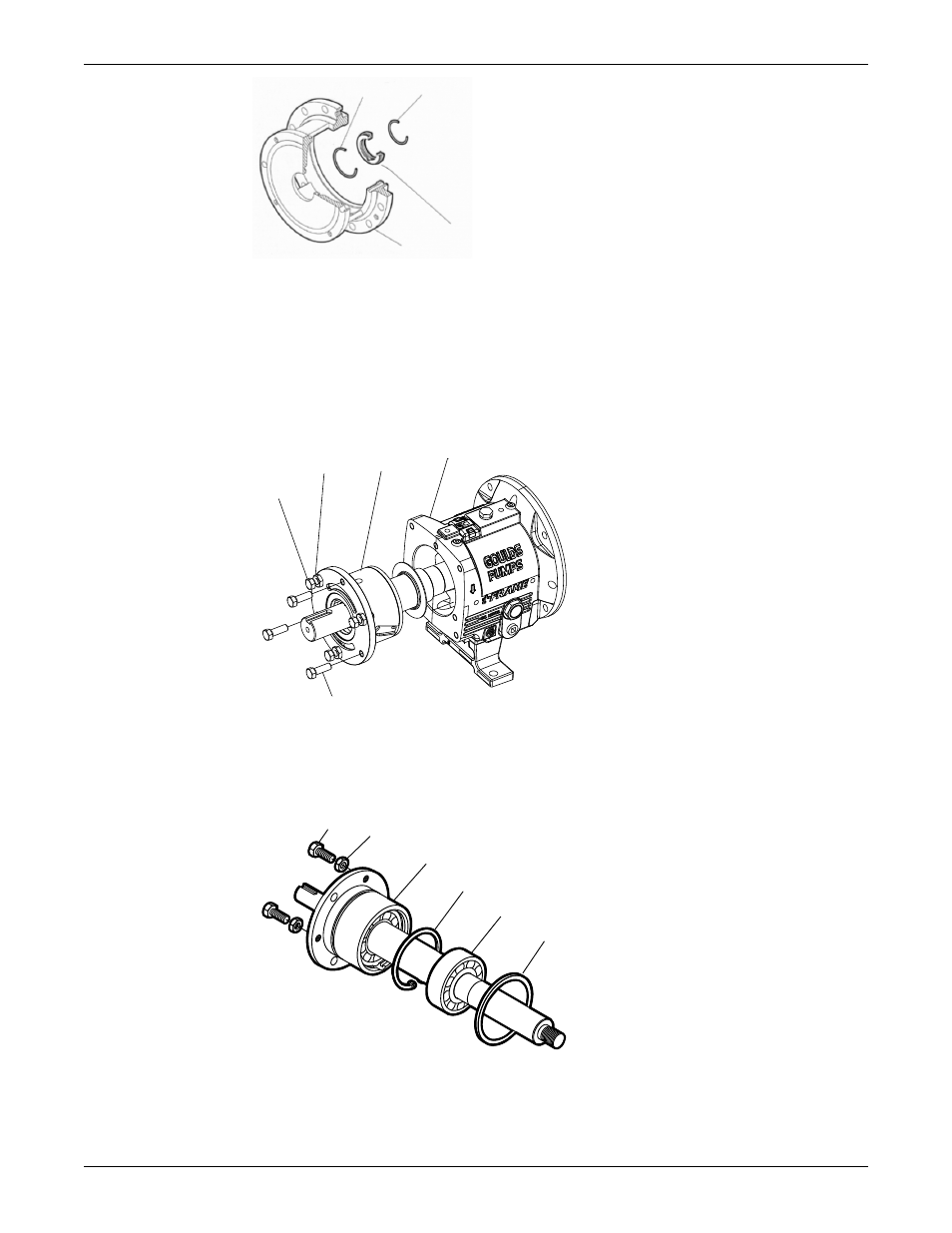

Демонтаж приводной части STi MTi
1. Снимите зажимные винты (370C) и освободите стопорные гайки (423).
2. Равномерно затяните домкратные болты (370D) чтобы выдвинуть корпус подшипника (134) из
стойки подшипника (228A).
3. Извлеките узел вала из стойки подшипников (228A).
228A
134
370D
423
370C
4. Снимие домкратные винты (370D) с гайками (423).
5. Снимите кольцевую прокладку корпуса подшипника (496) и подшипник.
6. Снимите упорное кольцо наружного подшипника (361A).
370D 423
134
361A
168A
496
7. Снимите корпус подшипника (134) и подшипники (112A и 168A) с вала (122).
Техническое обслуживание (продолжение)
Model LF 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию
81
