236A
253B
134
496
332A

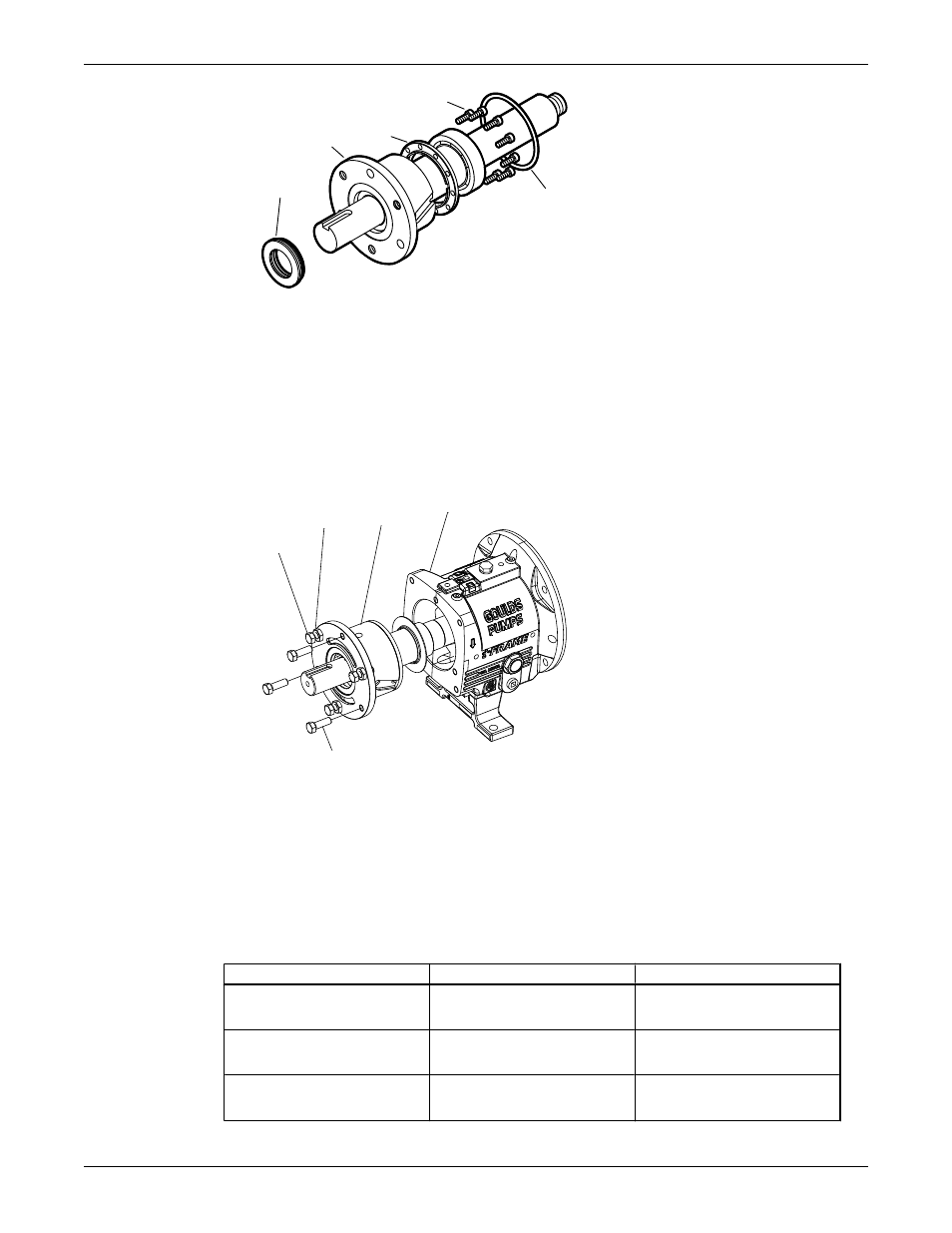

12. Установите вал в сборе на стойки подшипников в соответствии с рисунком.
a) Покройте наружную поверхность корпуса подшипника (134) жидкой смазкой.
b) Покройте все внутренние поверхности корпуса подшипника (228) жидкой смазкой.
c) Установите вал в сборе на стойку подшипников (228).
Убедитесь, что вал вращается свободно.
d) Установите стяжные болты (370C) в корпус подшипника (134) и затяните усилием руки.
e) Установите домкратные болты (370D) с контргайками (423) в корпус подшипника (134) и
затяните усилием руки.
228A
134
370D
423
370C
Монтаж рамы
1. Закрепите узел стойки в горизонтальном положении.
2. Усилием руки толкните вал вперед и назад. С помощью индикатора измерьте люфт конца
вала.
Если общие показания индикатора больше, чем значения приведенные в данной таблице,
снимите втулку вала и выясните причину.
В данной таблице приведены справочные данные о люфте конца вала.
Табл. 15: Люфт конца вала
Стойка
Двухрядный подшипник
Сдвоенный подшипник
STi дюймы (миллиметры)
0.0011 (0.028)
0.0019 (0.048)
0.0007 (0.018)
0.0010 (0.025)
MTi дюймы (миллиметры)
0.0013 (0.033)
0.0021 (0.053)
0.0009 (0.023)
0,030
LTi дюймы (миллиметры)
Не используется
0.0010 (0.025)
0.0015 (0.038)
Техническое обслуживание (продолжение)
