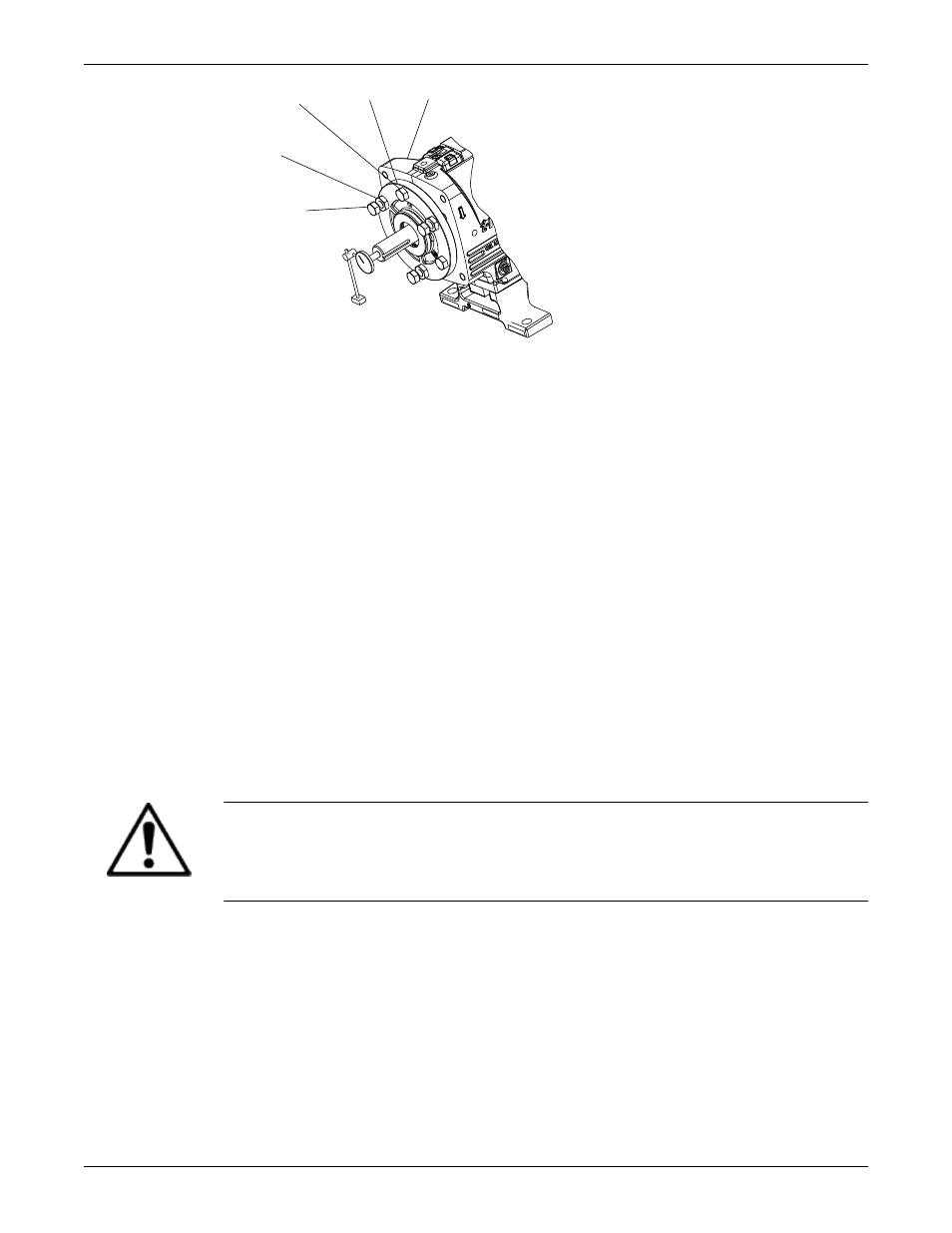

228
134A
423
370C
370D
3. Открутите контргайки (423) на болтах-домкратах (370D) , и затем выкрутите болты
приблизительно на два оборота.
4. Равномерно затяните стопорные болты (370C) и сдвиньте корпус подшипников (134A) в
сторону стойки (228) до тех пор, пока рабочее колесо не коснется кожуха.
5. Попробуйте провернуть вал, чтобы убедиться, что рабочее колесо касается кожуха насоса.
6. Обнулите индикатор угловой соосности и ослабьте контрящий болт (379С) на один оборот.
7. Закручивайте болты-домкраты (370D) до тех пор, пока они не будут равномерно касаться
стойки подшипников.
8. Перемещайте стойку подшипников (134A) равномерно, по одному обороту, затягивая болты-
домкраты до тех пор пока индикатор не покажет требуемое значение.
Требуемая величина зазора приведена в таблице.
9. Равномерно затяните болты в следующем порядке:
a) Затяните стопорные болты (370 C).
b) Затяните болты-домкраты (370D).
Убедитесь, что индикатор показывает требуемое значение.
10. Убедитесь, что вал проворачивается свободно.
Регулировка зазора рабочего колеса - метод щупа (все кроме CV 3196)
ПРЕДУПРЕЖДЕНИЕ:
Перед выполнением работ по установке или техническому обслуживанию необходимо отключить
подачу электрической энергии на привод. Если подача электрической энергии на привод не будет
отключена, это может привести к тяжелым производственным травмам.
1. Отключите подачу электропитания на привод и снимите кожух муфты.
2. Открутите контргайки (423B) на болтах-домкратах (371A), и затем выкрутите болты
приблизительно на два оборота.
