29

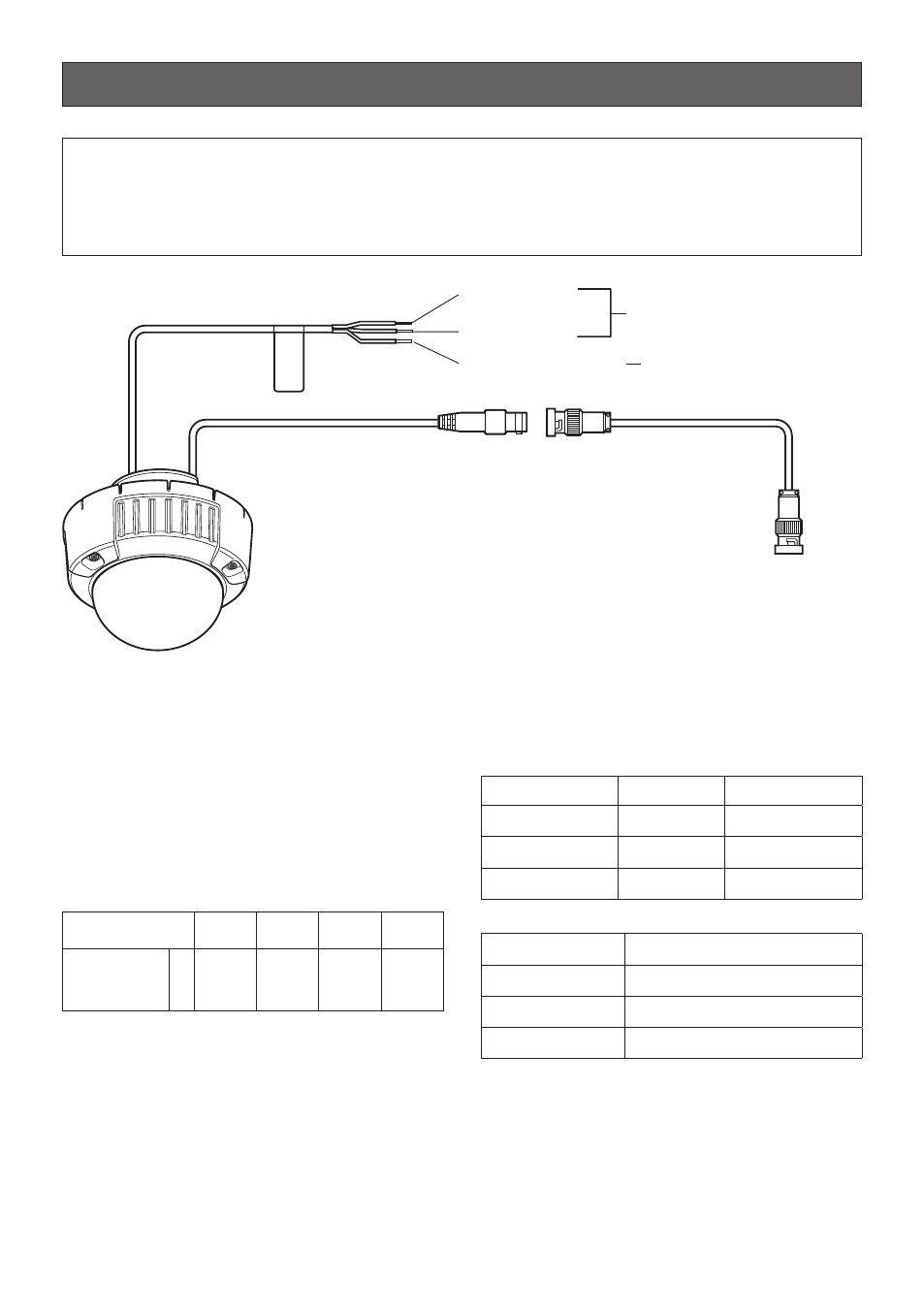

Монтаж электрических проводок
Внимание:
• К WV-CW504 ПОДСОЕДИНИТЬ ТОЛЬКО ИСТОЧНИК ПИТАНИЯ 24 В ПЕРЕМ. Т. ИЛИ 12 В ПОСТ.Т.
КЛАССА 2. (WV-CW504)
• Надо обязательно подсоединить заземляющий провод к клемме GND.
К источнику питания
перем. т. 220 В до 240 В (WV-CW500)
К источнику питания
перем. т. 24 В/пост. т.
* 12 В (WV-CW504)
Кабель видеовыхода
(Около 16 см)
Коричневый
(под напряжением)
Синий (нейтраль)
Зеленый/Желтый (GND)
К GND**
BNC Коннектор
BNC Коннектор
BNC Коннектор
К VIDEO IN
Шнур питания
(WV-CW504: Около 17 см)
(WV-CW500: Около 183,5 см)
* При использовании источника питания пост. т. 12 В
не может применяться опционный нагреватель.
l
Подсоединение коннектора
видеовыходов
Коннектор видеовыходов подсоединяется к
монитору или другим устройствам системы
коаксиальным кабелем (приобретаемым на
месте).
Максимальная длина кабеля показана в
таблице.
Тип коаксиального
кабеля
RG-59/U
(3C-2V)
RG-6/U
(5C-2V)
RG-11/U
(7C-2V)
RG-15/U
(10C-2V)
Рекомендуемая
максимальная
длина кабеля
м
250
500
600
800
l
Соединение питания
Осторожно:
Нижеуказанные электрические присое-
дине ния должны производиться квалифи-
цированным персоналом по техобслу-
живанию и ремонту или монтажниками
систем в соответствии с местными прави-
лами устро йства электроустановок.
• Расцветки и функции проводок
Шнур питания камеры
<WV-CW504>
Расцветка проводок 24 В перем. т.
12 В пост. т.
Коричневый
24 В перем. т. (L)
Положительн.
Синий
24 В перем. т. (N)
Отрицательн
Зеленый/Желтый
К GND
**(не используется)
<WV-CW500>
Расцветка проводок Перем. т. 220 В до 240 В
Коричневый
Перем. т. 220 В до 240 В (L)
Синий
Перем. т. 220 В до 240 (N)
Зеленый/Желтый
К GND
Внимание:
• При использовании источника питания
перем. т. 24 В (WV-CW504) или перем. т.
220 В до 240 В (WV-CW500) надо обяза-
тельно сое динить провод GND (зазе-
мляющий) камеры с клеммой заземления
источника питания.
