12

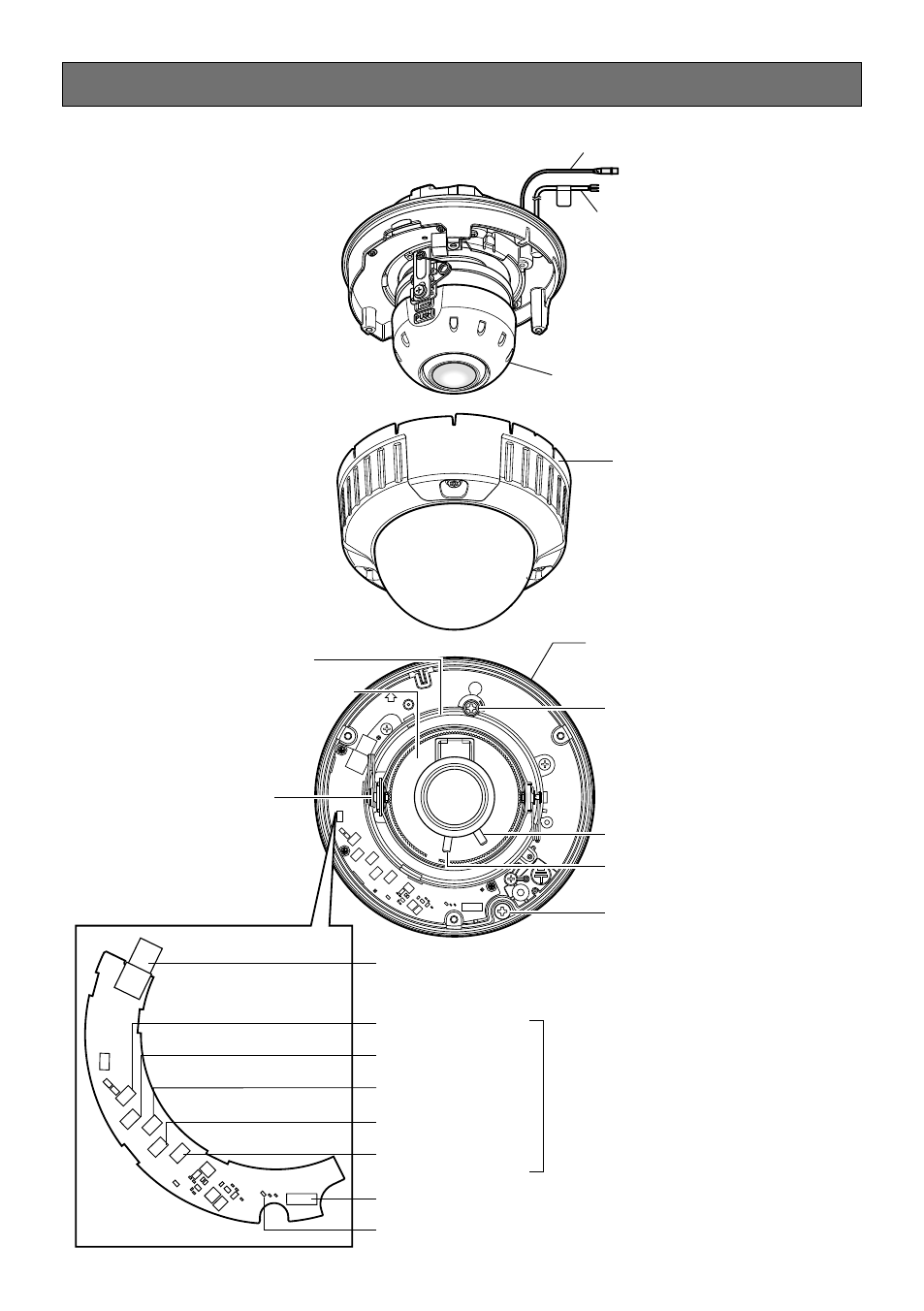

Основные органы управления и контроля и их функции
q
Шнур питания
w
Кабель видеовыхода
e
Корпус
r
Столик панорамирования
!8
Контрольная лампочка работы функции ABF
Операционные
кнопки
!7
Разъем для подключения кабеля нагревателя
o
Ручка фиксирования фокусного
расстояния
i
Ручка фиксирования фокуса
t
Столик регулирования наклона
y
Винт фиксирования
столика наклона
u
Винт крепления столика
панорамирования
!0
Винты крепления камеры
!1
Коннектор выхода монитора
!9
Внутренний купол
!2
BКнопка вправо
[(RIGHT), FAR]
!3
Кнопка влево
[(LEFT), NEAR]
!4
Кнопка вверх
[(UP)]
!5
Кнопка вниз
[(DOWN), ABF1]
!6
Кнопка задания
[(SET), ABF2/MENU]
* На данном рис. показана камера
без внутреннего купола.
