27
Гидроизоляция мест соединения кабелей
При монтаже камеры с обнаженными кабелями с помощью кронштейна для монтажа камеры
WV­Q115 (по опции) или ее монтаже под карнизами необходимо произвести адекватную
гидроизоляцию мест соединения кабелей. Корпус камеры выполнен в водонепроницаемом
исполнении, а концы кабелей не гидроизолированы.
Нужно обязательно наложить поставленную бутилкаучуковую ленту на место соединения
шнура питания и кабеля видеовыхода для проведения гидроизоляции в следующем порядке.
Несоблюдение данного требования может привести к утечке воды и, как следствие, отказу прибора.

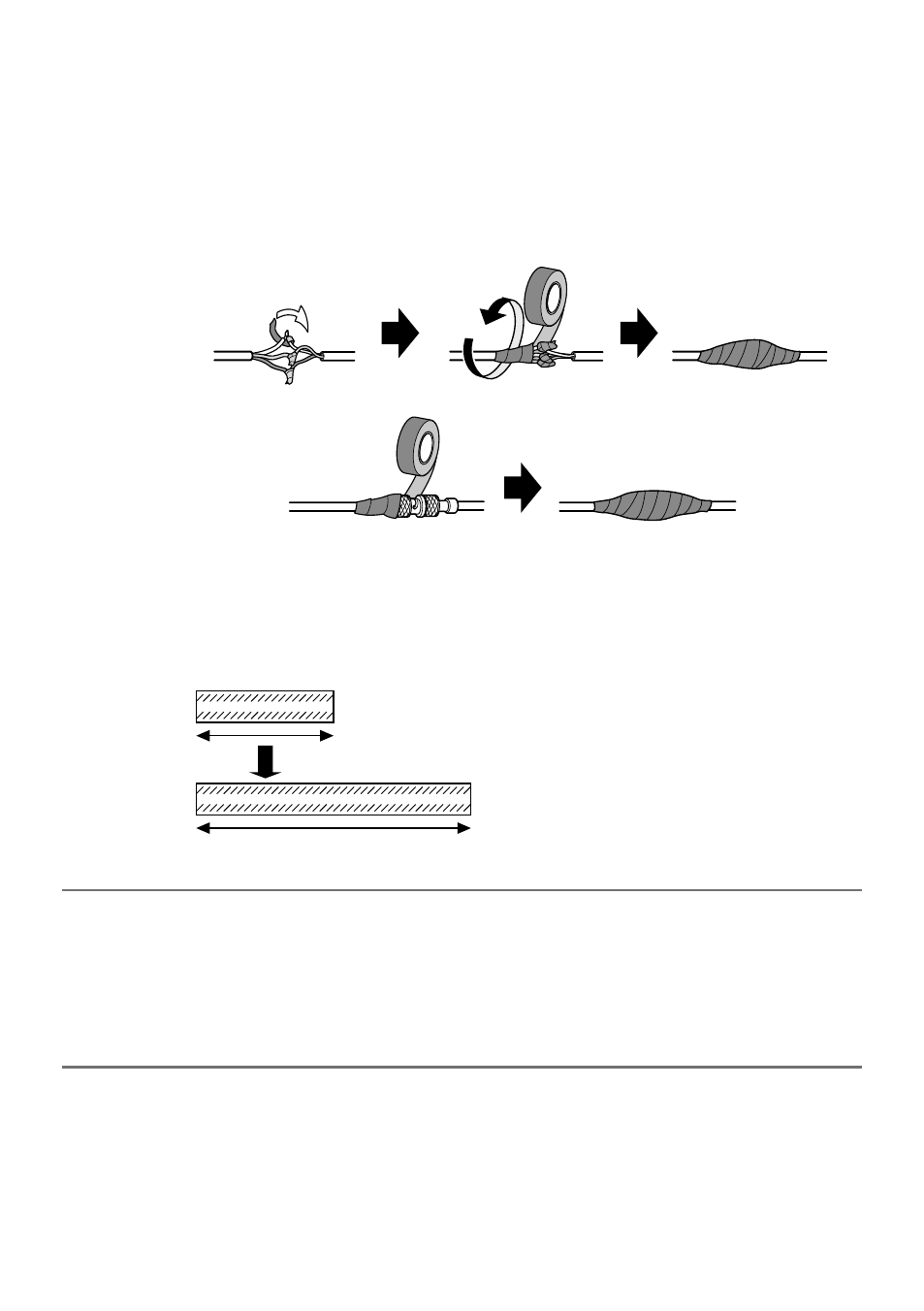

<Как накладывать поставленную бутилкаучуковую ленту>
Растягивают ленту примерно вдвое по сравнению с ее начальной длиной (см. рис. ниже), а затем
накладывают ее на кабель.
Недостаточное растяжение ленты приводит к недостаточной гидроизоляции.
Примечание:
• При монтаже настоящего прибора под открытым небом надо обязательно подвергнуть кабели
гидроизоляции. Корпус камеры оказывается гидроизолированным (IEC IP66 или эквивалент)
только тогда, когда монтаж камеры, описанный в настоящем документе, и ее гидроизоляция
произведены адекватным образом. Кронштейн не выполнен в гидронепроницаемом
исполнении.
• Бутилкаучуковую ленту накладывают на кабель внахлестку так, чтобы каждый виток перекрывал
последующий на половину ширины ленты.
При использовании
шнура питания
При использовании кабеля
видеовыхода
Удвоенная длина
Растянуть ленту примерно вдвое
больше, чем исходная длина.
