23
Регулировка камеры
z
При регулировке камеры надо обязательно следить за монитором.
Подключают монитор для регулировки (например, малогабаритный ЖКдисплей) к коннектору
выхода монитора, а затем регулируют угол наклона камеры.
Для определения угла наклона камеры повторяют регулировочные операции в соответствии с
нижеуказанной процедурой q, w и e.

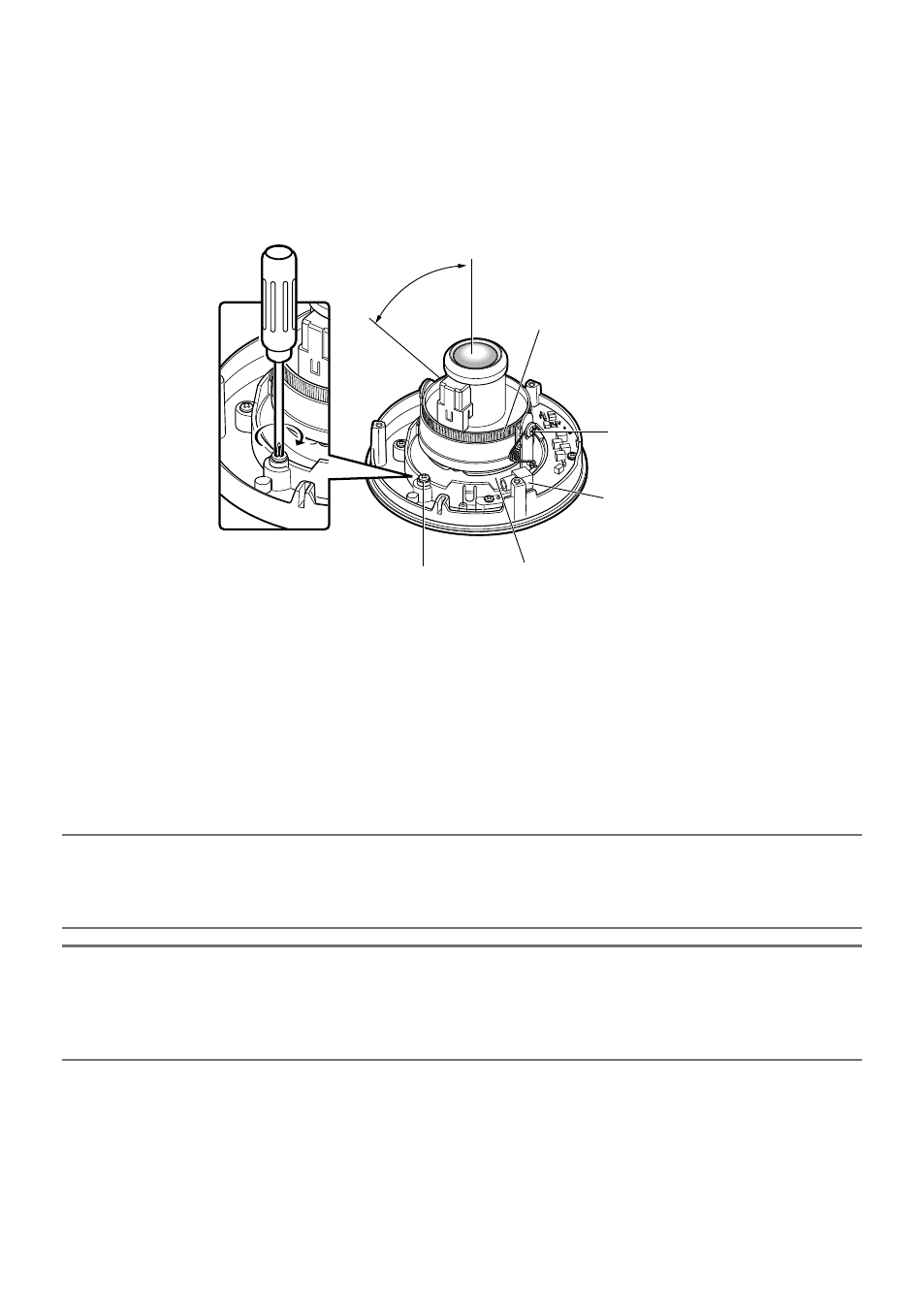

q
Ослабив винт фиксирования столика панорамирования, вращают головку камеры в
горизонтальной плоскости для регулировки панорамирования, а затем затягивают винт
фиксирования столика панорамирования.
w
Ослабив винт фиксирования столика наклона, вращают головку камеры в вертикальной
плоскости для регулировки наклона, а затем затягивают винт фиксирования столика
наклона.
e
Когда монитор для регулировки подключен к коннектору выхода монитора, то выдача
видеосигнала к BNCразъему прерывается.
Важно:
• Винт фиксирования столика панорамирования и винт фиксирования столика наклона должны
быть затянуты плотно.
(Рекомендуемый крутящий момент при затяжке винтов: 0,59 Н·м)
Примечание:
• Когда монитор для регулировки подключен к коннектору выхода монитора, то выдача
видеосигнала к BNCразъему прерывается.
• Одновременно с регулировкой панорамирования и наклона проделывают регулировку фокуса
по Шагу 2.
LO
CK
LO
CK
LO
CK
LO
CK
75 °
Винт фиксирования
столика наклона
Коннектор выхода монитора
(RCA)
Столик регулирования наклона
Винт крепления столика
панорамирования
Столик панорамирования
