Использование двухблочной соединительной коробки
• При монтаже камеры с использованием двухблочной соединительной коробки следует
установить приспособление для монтажа камеры (аксессуар) на заделанную коробку,
смонтированную на стену или потолок, в качестве первой стадии.
Примечание:
• Для монтажа на стену:
Монтаж производят таким образом, чтобы знак "MTOP" приспособления для монтажа камеры был
направлен вверх.
• Для монтажа на потолок:
Передняя сторона (сторона с указанием номера модели) должна быть совмещена с
направлением стрелки "<FRONT" на приспособлении для монтажа камеры.
Использование кронштейна для монтажа камеры (аксессуар)
• При монтаже камеры с помощью кронштейна для ее монтажа следует установить кронштейн на
стену или потолок в качестве первой стадии. (+ следующая страница.)
Закрепляют приспособление для монтажа камеры (аксессуар) винтами, поставленными с
монтажным кронштейном. (+ следующая страница.)
(Рекомендуемый крутящий момент при затяжке винтов: 0,78 Н·м)
Примечание:
• В случае монтажа камеры на стену или потолок со сделанными отверстиями под кабель), либо
при монтаже камеры с обнаженными проводками должен использоваться монтажный
кронштейн.
• Внутренняя резьба трубопровода соответствует G3/4 по ISO 2281.
Гайки трубопровода следует снять ключом для деталей с шестигранным углублением.
• О подсоединении кабелепровода сверху см. стр. 28.
46 мм
83.5 мм

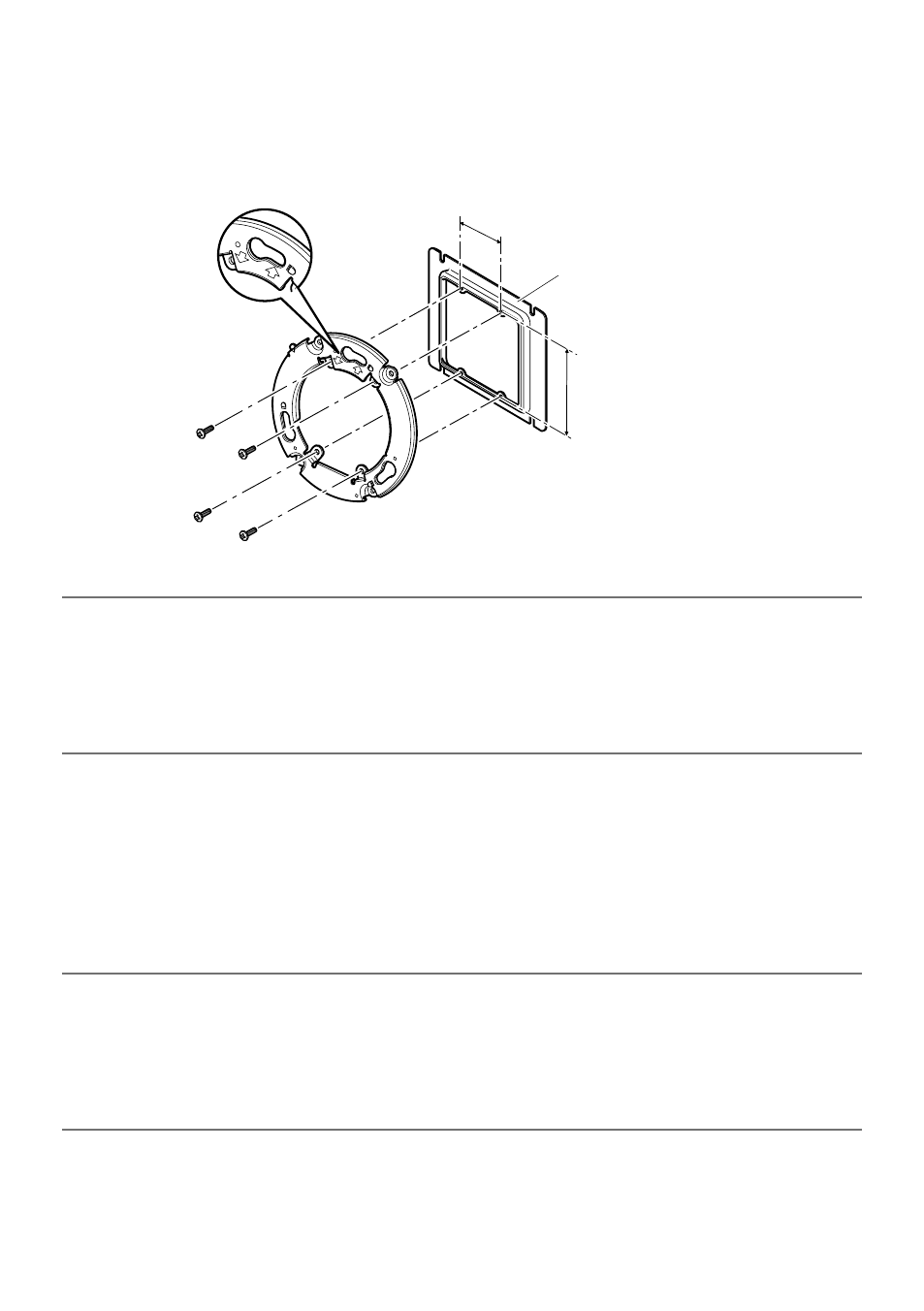

[Положение монтажа на стену или потолок]
Приспособление для монтажа камеры (аксессуар)
Двухблочная соединительная коробка
FRONT
TOP
FRONT
TOP
