22
x

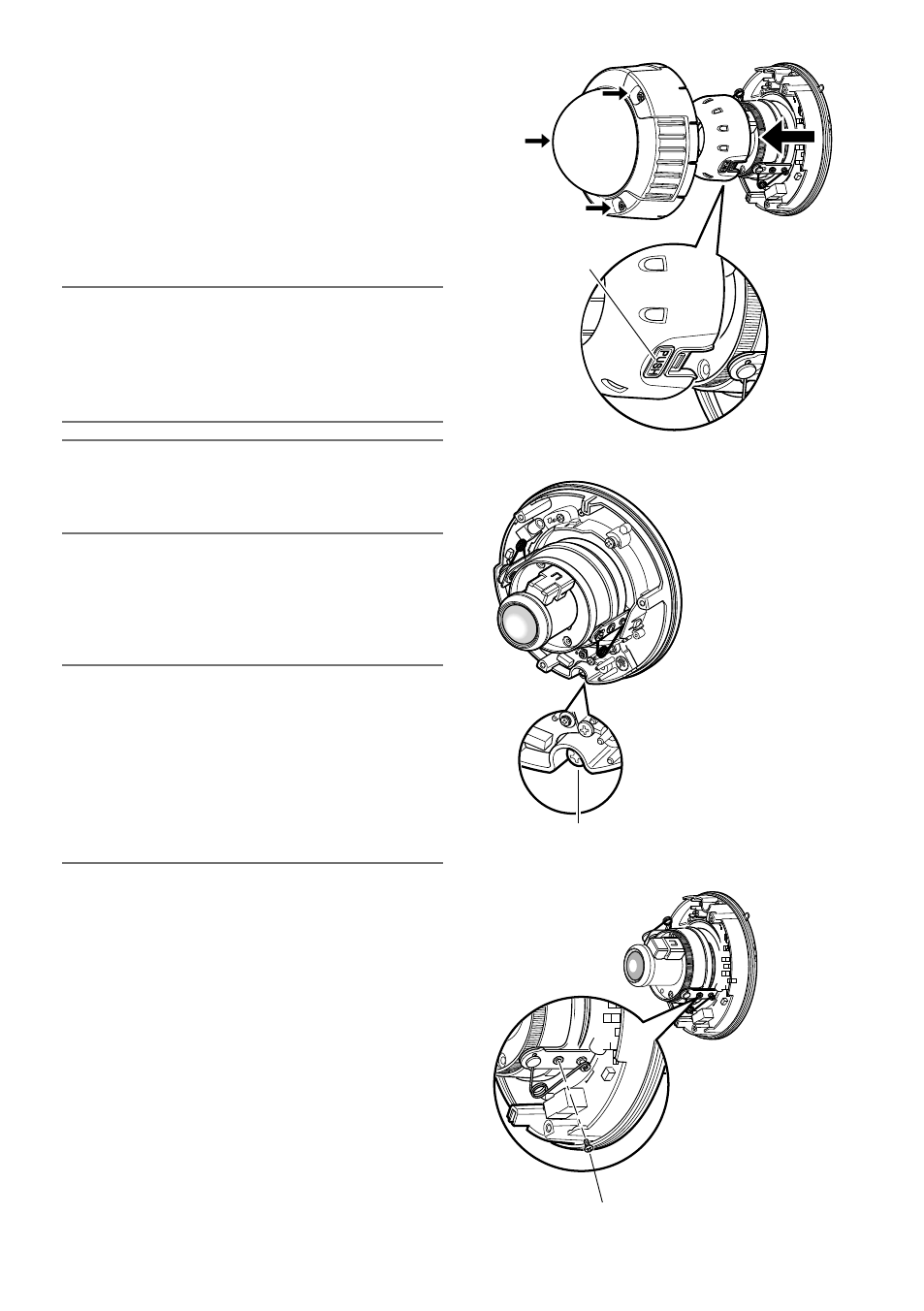

Снимают корпус и внутренний купол
с главного корпуса, ослабляя три
крепежных винта.
Ослабляют три крепежных винта с
помощью поставленного специнструмента
для снятия и установки взломостойких
винтов.
Снииают внутренний купол, нажимая детали
со знаком "PUSH".
Важно:
• При переноске камеры не следует приде
рживать внутренний купол. В противном
случае
может
возникнуть
падение
собственно камеры, ведущее к ее повре
ждению.
Примечание:
• При замене опционной крышкой куполо
образной головки WVCW4S следует про
делать операции в том же порядке.
c
Закрепляют камеру к кронштейну
винтами крепления камеры
(красный, 1 шт.).
Важно:
• Винты крепления камеры должны быть
затянуты плотно. В противном случае может
возникнуть повреждение или неиспра
вность в работе камеры под воздействием
воды, либо же падение камеры, которое
может привести к травмированию. (Рекоме
ндуемый крутящий момент при затяжке
винтов: 0,78 Н·м)
v
Вывертывают винт (синего цвета, 1
шт.) для транспортировки отверткой
с крестообразным лезвием.
Нажать части со
знаком "PUSH".
Винт для защиты при транспортировке (синий)
Винты крепления камеры (красный)
* Винты крепления камеры
должны быть затянуты плотно.
