20

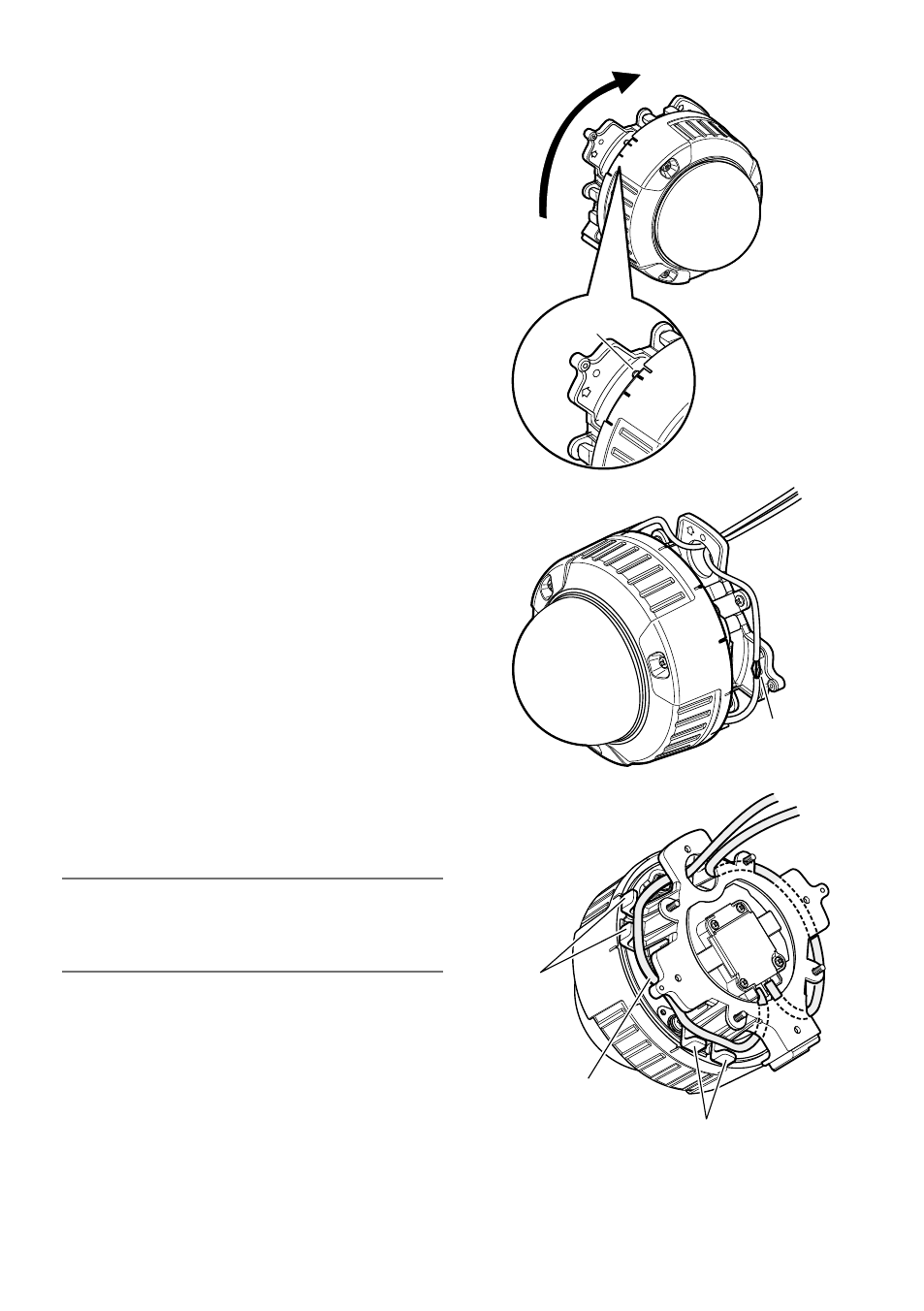

w Зацепив винт крепления приспособления
для монтажа камеры с монтажным отве
рстием приспособления, вращают камеру в
направлении стрелки в положение "LOCK"
для закрепления камеры к приспособлению
без зазора.
e Подсоединяют шнур питания и кабель
видеовыхода к боку кронштейна для
монтажа камеры. (+ стр. 29)
Место соединения кабелей подвергают
гидроизоляции. (+ стр. 27)
r Подсоединенные кабели размещают в
направляющей кабеля кронштейна для
монтажа камеры.
Важно:
• Во избежание захватывания кабелей при
установке крышки осталвяют кабели в
направляющей кабеля.
LOCK
OPEN
LOCK
OPEN
Выступающая
часть
Выполнить
кабельные
соединения.
Направляющая
кабеля
Направляющая кабеля
Подсоединенный
кабель
