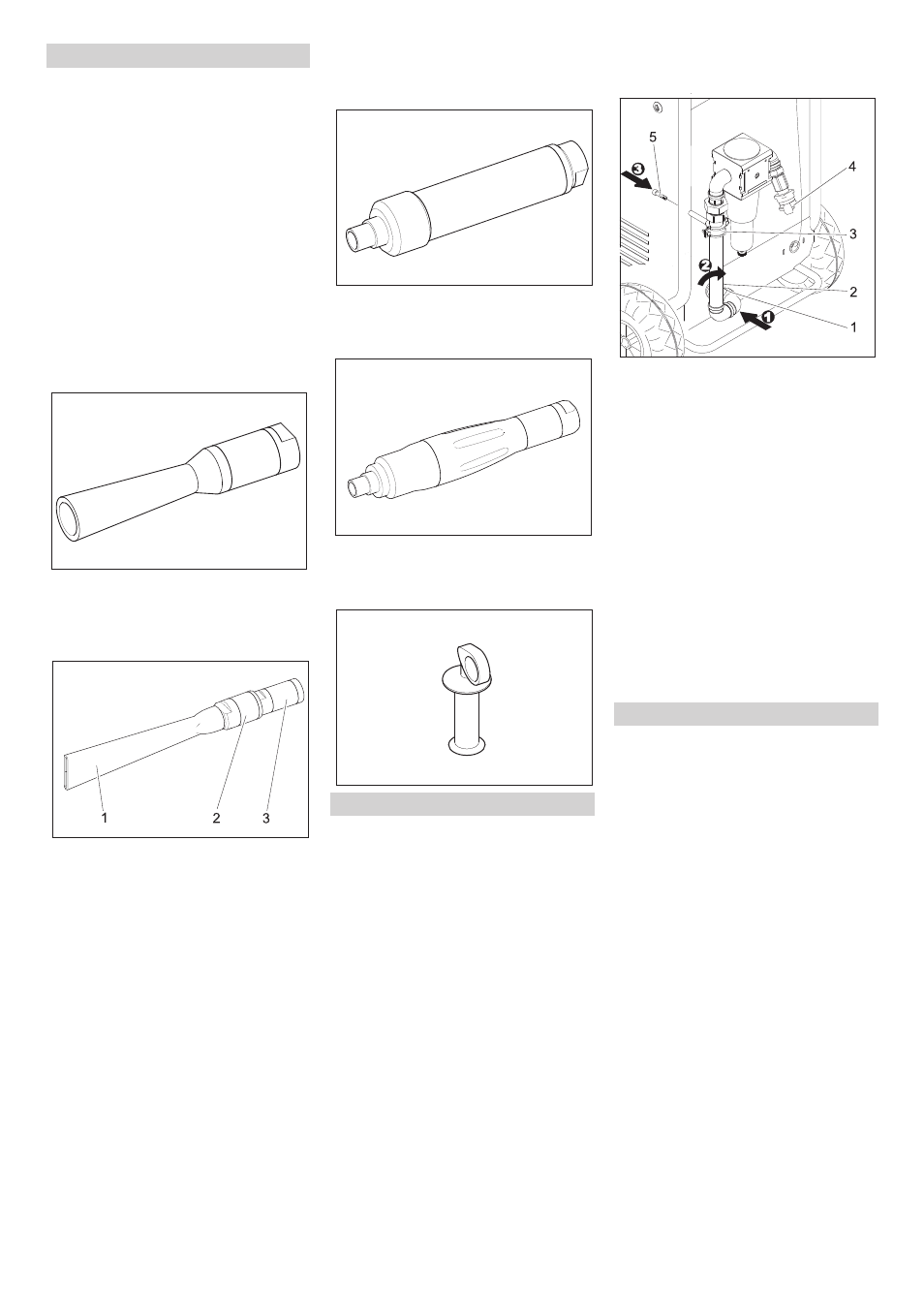

Napotek
Izbira šobe je odvisna od materiala čišče-
nega objekta in umazanije. Priporočila so
vsebovana v napotkih za uporabo na koncu
navodila za uporabo.
Vse šobe se brez orodja privijejo na navoj
brizgalne pištole. Na šobi nameščene povr-
šine ključa služijo za odstranjevanje pritrje-
nih šob z viličnim ključem.
Pozor
Nevarnost hladnega zvarjenja. Navoj šobe
pred montažo premažite s priloženo ma-
ščobo.
Poleg priložene šobe za okrogli curek so
kot pribor na razpolago druge šobe za
okrogli curek z različnimi prerezi.
 Šobo za okrogli curek namestite na na-
vojni nastavek brizgalne pištole in roč-
no pritegnite.
1 Difuzor
2 Prekrovna matica
3 Nastavek šobe
Šoba za ploščat curek sestoji iz nastavka
šobe in difuzorja. Kot pribor so na razpola-
go nastavki šobe z različnimi prerezi.

Nastavek šobe namestite na navojni
nastavek brizgalne pištole in ročno pri-
tegnite.
 Difuzor namestite na nastavek šobe.
 Difuzor obrnite tako, da ploski curek za-
vzema želeno usmeritev do brizgalne
pištole.
 Slepo matico ročno pritegnite.
Med brizgalno pištolo in šobo se lahko upo-
rabi tudi podaljšek.
Drobilnik drobi kroglice suhega ledu in se
montira med brizgalno pištolo in šobo.
Ročaj se lahko pritrdi na podaljšek ali na
drobilnik.
Navodilo
Za nemoteno delovanje mora stisnjeni zrak
izkazovati nizko vsebnost vlage (maksimal-
no 5% relativna zračna vlaga, rosišče pod
0°C). Stisnjeni zrak ne sme vsebovati olja,
umazanije in tujkov.
Stisnjeni zrak mora ustrezati najmanj kako-
vost zraka v skladu z ISO 8573, razred 3.
Če je stisnjeni zrak, ki je na razpolago,
slabši ali kakovosti ni mogoče zagotoviti,
sme naprava obratovati le s predhodno
vklopljenim prigradnim kompletom (ABS)
vodnega ločevalnika (naroč. št. 2.641-
249.0).
1 Prekrovna matica
2 Parkljasta gredna vez vodnega ločeval-
nika
3 Cevna objemka
4 Priključek stisnjenega zraka vodnega
ločevalnika
5 Vijak
 Parkljasto gredno vez vodnega ločeval-
nika namestite na priključek stisnjene-
ga zraka naprave in zaskočite z
obračanjem parkljev.
 Pritegnite spojko na slepi matici.
 Cevno objemko pritrdite s priloženim vi-
jakom na okvir naprave.
 Dovod stisnjenega zraka priključite na
priključek za stisnjeni zrak na napravi
ali na vhod za stisnjeni zrak na vodnem
ločevalniku.
ƽ
Nevarnost
Nevarnost zaradi električnega udara.
Uporabljeno vtičnico mora instalirati elek-
troinstalater in mora ustrezati IEC 60364-1.
Naprava sme biti priključena le na električ-
no napajanje z zaščitno ozemljitvijo.
Uporabljena vtičnica mora biti lahko dosto-
pna in mora se mora nahajati v višini med
0,6 m in 1,9 m od tal.
Uporabljena vtičnica se mora nahajati v vi-
dnem področju upravljavca.
Naprava mora biti zavarovana s FI-zašči-
tnim stikalom tipa B, 30 mA.
Pred vsakim obratovanjem preverite po-
škodovanost omrežnega priključnega ka-
bla. Naprave s poškodovanim kablom ne
uporabljajte. Poškodovan kabel naj zame-
nja elektro strokovnjak.
Električni podaljšek mora zagotoviti IPX4-
zaščito in izvedba kabla mora ustrezati naj-
manj H 07 RN-F 3G1,5.

Omrežni vtič vtaknite v vtičnico.
Šobe
Šoba za okrogli curek
Šoba za ploščat curek
podaljšek šobe (pribor)
Drobilnik (pribor)
Ročaj (pribor)
Priključitev stisnjenega zraka
Montaža ABS vodnega ločevalnika (pri-
bor)
Priključevanje na omrežje
