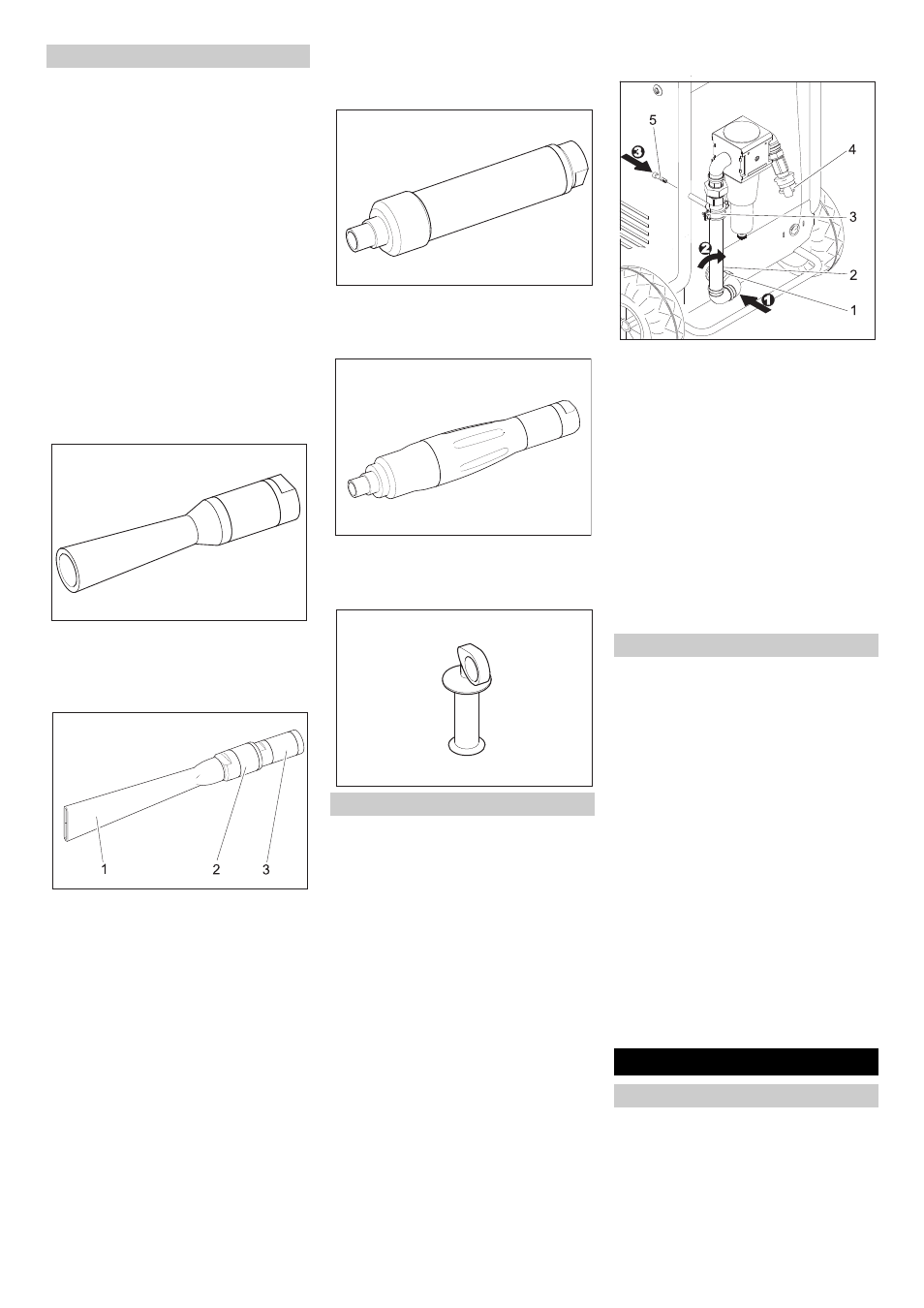

Bemerk
Valg av dyse er avhengig av materiale i ob-
jektet som skal rengjøres og av tilsmussin-
gen. Anbefalinger finner du i anvendelses-
henvisningene på slutten av bruksanvisnin-
gen.
Alle dyser skrus på gjengene på enden av
strålepistolen uten hjelp av verktøy. Nøk-
kelflatene på dysene brukes bare for å løs-
ne dyser som sitter fast ved hejp av en
fastnøkkel.
Forsiktig!
Fare for kuldesveisning. Gjengene på dy-
sen smøres med vedlagt fett før den skrus
fast.
Ved siden av den vedlagte rundstråledysen
finnes det flere rundstråledyser med ulike
tverrsnitt som kan leveres som ekstraut-
styr.
 Rundstråledyse settes på gjengestus-
sen på strålepistolen og trekkes til for
hånd.
1 Diffusor
2 Unionmutter
3 Dyseinnsats
Flatstråledysen består av en dyseinnsats
og en diffusor. Dyseinnsatser med ulike
tverrsnitt kan leveres som ekstra tilbehør.

Dyseinnsats settes på gjengestussen
på strålepistolen og trekkes til for hånd.
 Diffusor settes på dyseavsatsen.
 Diffusor dreies slik at flatstrållen har
den ønskede posisjon i forhold til stråle-
pistolen.
 Festemutteren trekkes til for hånd.
Mellom strålepistolen og dysen kan det set-
tes inn en forlenger.
Scrambler maler opp tørrispellets og mon-
teres mellom strålepistol og dyse.
Håndtak kan festes på forlengeren eller på
scrambleren.
Anvisning
FFor feilfri drift må trykkluften ha en lav luft-
fuktighet (maksimalt 5% relativ luftfuktig-
het, duggpunkt under 0°C). Trykkluft må
være fri for olje, smuss og fremmedlege-
mer.
Trykkluften må minst ha en luftkvalitet som
etter ISO 8573, klasse 3. Dersom tilgjenge-
lig trykkluft er dårligere eller kaliteten ikke
kan garanteres, skal apparatet kun brukes
med forkoblet sett (ABS) vannavskiller (be-
stillingsnr. 2.641-249.0).
1 Unionmutter
2 Klokobling vannavskiller
3 Rørklemme
4 Trykklufttilkobling vannavskiller
5 Skrue
 Klokobling på vannavskiller settes på
trykklufttilkoblingen på apparatet og lå-
ses fast ved å dreie den.
 Fest koblingen med festemutteren.
 Rørklemmen festes med vedlagte skru-
er til apparatrammen.
 Trykkluft-tilførselsledningen kobles til
trykkluftstilkoblingen på apparatet eller
til trykkluftinngangen på vannavskille-
ren.
ƽ
Fare
Fare for skade fra elektrisk støt.
Den elektriske stikkontakten må foretas av
en servicemontør eller en autorisert elektri-
ker og må være iht. IEC 60364-1.
Apparatet skal bare tilkobles en korrekt jor-
det strømkilde.
Stikkontakten som brukes må være lett til-
gjengelig og være plassert i en høyde mel-
lom 0,6 m og 1,9 m over gulvet.
Stikkontakten som brukes må befinne seg
innenfor brukerens sikkerhetsområde.
Apparatet må sikres med en vernebryter
type B, 30 mA.
Strømtilkoblingsledning for apparatet må
kontrolleres for skader før hver bruk. Ikke
bruk apparat med skadet kabel. Skadet ka-
bel må skiftes av autorisert elektriker.
Forlengelseskabel må ha beskyttelse av
type IPX4-Schutz og kabelutførselen må til-
svare minst H 07 RN-F 3G1,5.

Sett støpselet i stikkontakten.
Anvisning
Innstilling er avhengig av materiale i objek-
tet som skal rengjøres og av tilsmussingen.

Tilbakestill Nød-stopp-tasten ved å
trekke den ut.
 Dersom innstillingsknappen for tørris-
dosering ikke står til "OFF" dreies den
Dyser
Rundstråledyse
Flatstråledyse
Dyseforlenger (tilbehør)
Scrambler (tilbehør)
Handtak (tilbehør)
Koble til trykkluft
Montere ABS vannavskiller (tilbehør)
Strømtilkobling
Betjening
Innstillinger
