- 3

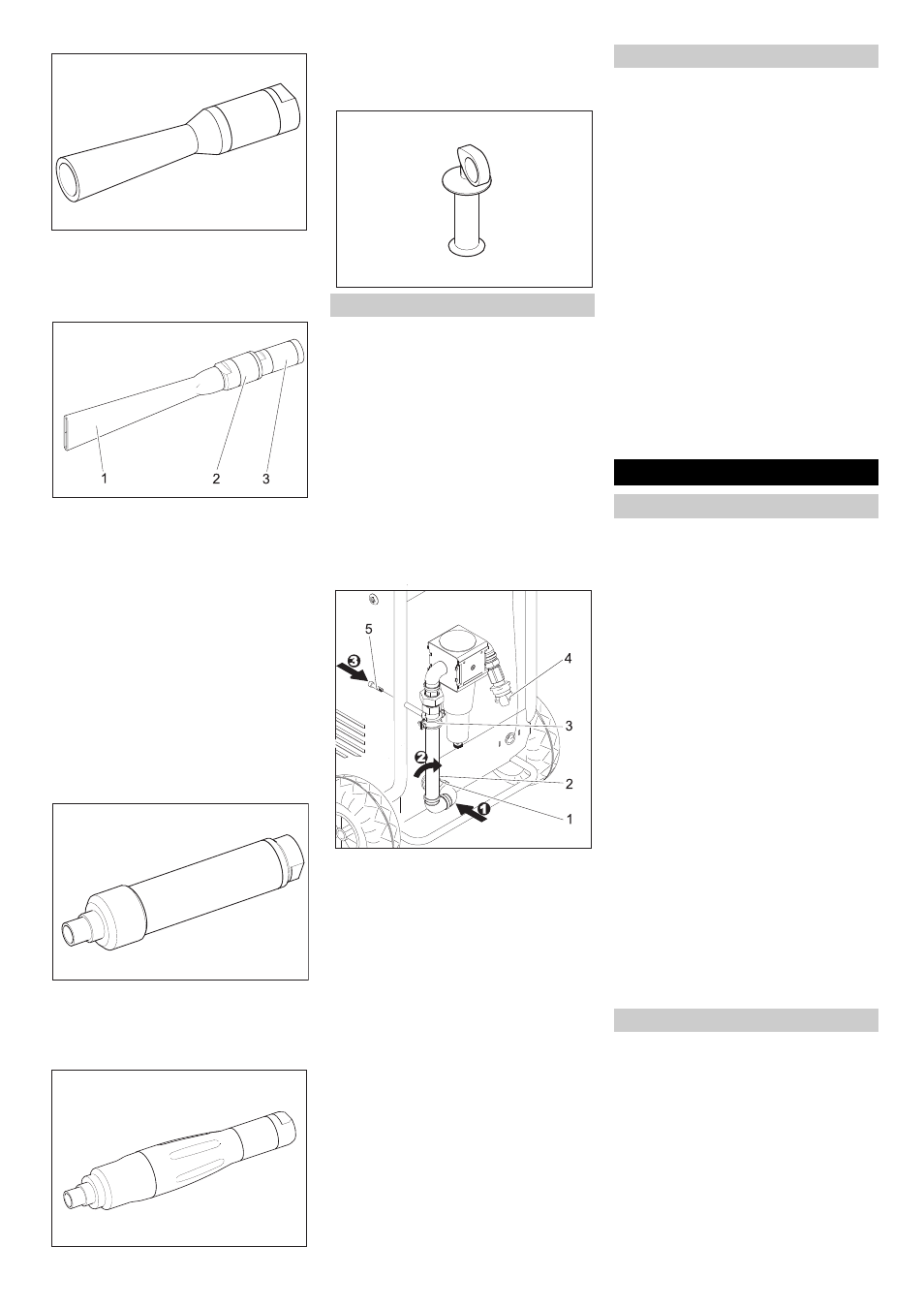

 Sätt rundstrålmunstycket på strålspru-
tans gängningsfäste och vrid fast för
hand.
1 Diffusor
2 Mantelmutter
3 Munstycksinsats
Flatstrålmunstycket består av munstycksin-
sats och diffusor. Som tillbehör kan mun-
stycksinsatser med varierande diameter fås.

Sätt munstycksinsats på strålsprutans
gängningsfäste och vrid fast för hand.
 Sätt diffusor på munstycksinsatsen.
 Vrid diffusor på sådant sätt att flatstrå-
len får önskad riktning mot strålsprutan.
 Drag fast mantelmuttter för hand.
Mellan strålspruta och munstycke kan en
förlängning placeras.
Scramblern delar torrispelletsen i mindre
bitar och den monteras mellan strålspruta
och munstycke.
Handtaget kan fästas på förlängningen el-
ler på scramblern.
Anvisning
För störningsfri drift måste fuktandelen i
tryckluften vara låg (maximalt 5% relativ
luftfuktighet, upptiningspunkt under 0°C).
Tryckluften måste vara fri från olja, smuts
och främmande partiklar.
Tryckluften måste minst motsvara luftkvali-
tet enligt ISO 8573, klass 3. Om den tryck-
luft som står till förfogande är sämre, eller
om kvaliteten inte kan garanteras, får ag-
gregatet endast drivas med förställd mon-
teringsats (MS) vattenavskiljare (beställnr.
2.641-249.0).
1 Mantelmutter
2 Klokoppling vattenavskiljare
3 Rörklämma
4 Tryckluftanslutning vattenavskiljare
5 Skruv
 Sätt vattenavskiljarens klokoppling på
aggregatets tryckluftsanslutning och
haka fast den genom att vrida klorna.
 Drag fast koppling på mantelmuttern.
 Fäst rörklämma på aggregatramen
med medföljande skruv.
 Förbind ledning för tryckluftsinflöde
med aggregatets tryckluftsanslutning,
eller till vattenavskiljarens tryckluftsin-
tag.
ƽ
Fara
Risk för elektrisk stöt.
Det eluttag som används måste vara instal-
lerat av elektriker samt motsvara IEC
60364-1.
Maskinen får endast anslutas till en ström-
försörjning med skyddsjord.
Eluttaget som används måste vara lättill-
gängligt och befinnas sig på en höjd på
mellan 0,6 m och 1,9 m från golvet.
Eluttaget som används måste befinna sig
inom användarens synfält.
Aggregatet måste vara säkrat med jordfels-
brytare typ B, 30 mA.
Kontrollera att aggregatets nätkabel är felfri
före varje användning. Använd inte aggre-
gat med skadad kabel. Låt elektriker byta
ut skadad kabel.
Förlängningskabeln måste säkerställa
IPX4-skydd och kabelns utförande måste
minst motsvara H 07 RN-F 3G1,5.

Anslut nätkontakt till vägguttag.
Anvisning
Inställningarna väljs mot bakgrund av ar-
betsmaterial hos det objekt som ska rengö-
ras samt nedsmutsning.

Släpp spärren för nödstoppsknappen
genom att dra i knappen.
 Står inställningsknappen för dosering
av torris inte på "FRÅN" så vrid denna
kort till "FRÅN" för aktivering av åter-
startsspärren vid strömavbrott.
 Ställ in torrisdoseringen med inställ-
ningsknappen Dosering torris.
Så snart inställningsknappen lämnar
position "FRÅN" lyser kontrollampan
"Aggregat till". Skalan anger torrisför-
brukning i kg per timme (kg/t).
 Dra ut inställningsknappen för stråltryck
och ställ in detta.
 Tryck in inställningsknappen för strål-
tryck.
Manometern stråltryck visar inställt vär-
de. Stråltrycket påverkar hastigheten
med vilken torrispelletsen strömmar ut
ur munstycket.
Anvisning
Ju högre inställt stråltryck, desto högre
(mera aggresiv) rengöringsverkan.
ṇ
Varning
Risk för kylskador. Torris har en temperatur
på 79 °C. Vidrör aldrig torris, eller kalla ag-
gregatdelar, utan skydd. Använd skydds-
handskar och skyddsklädsel.

Öppna locket på torrisbehållaren.
 Kontrollera om främmande partiklar
finns i behållaren och tag i så fall bort
dessa.
 Fyll på torrispellets i behållaren.
Flatstrålmunstycke
Munstycksförlängning (tillbehör)
Scrambler (tillbehör)
Handtag (tillbehör)
Ansluta tryckluft
Montera MS vattenavskiljare (tillbehör)
Ansluta till nätet
Handhavande
Inställningar
Fylla på torris
5 SV
