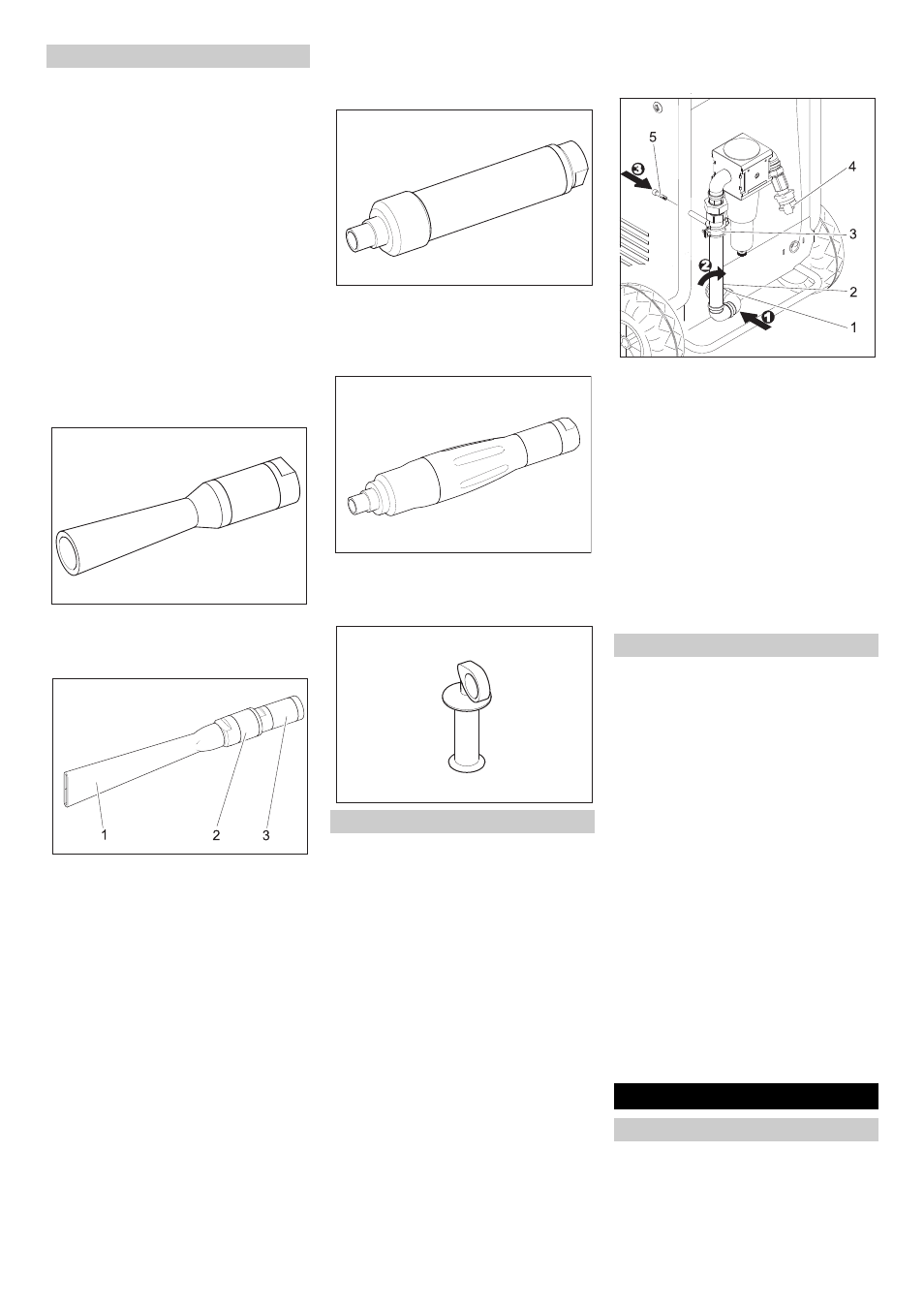

Ohje
Suuttimen valinta riippuu puhdistettavan
kohteen materiaalista ja liasta. Suuttimien
käyttösuositukset ja -ohjeet ovat käyttöoh-
jeen loppuosassa.
Kaikki suuttimet ruuvataan ruiskupistoolin
kierteisiin ilman työkalua. Suuttimessa ole-
vat avainpinnat on tarkoitettu juuttuneen
suuttimen irrottamiseen kiintoavaimen
avulla.
Varo
Kylmähitsaantumisen vaara. Sivele suutti-
men kierteiseen ennen asennusta mukana
olevaa rasvaa.
Mukana toimitetun pyöreäsuihkusuuttimen
lisäksi on lisävarusteena saatavana eri hal-
kaisijoilla varustettuja pyöreäsuihkusuutti-
mia.
 Aseta pyöreäsuihkusuutin ruiskupistoo-
lin kierteisiin ja kiristä käsin.
1 Hajotin
2 Hattumutteri
3 Suutinsegmentti
Laakasuihkusuutin koostuu suutinsegmen-
tistä ja hajottimesta. Lisävarusteena on
saatavana eri halkaisijoilla varustettuja
suutinsegmenttejä.

Aseta suutinsegmentti ruiskupistoolin
kierteisiin ja kiristä käsin.
 Kiinnitä hajotin suutinsegmenttiin.
 Käännä hajotin siten, että laakasuihku
suuntautuu haluamaasi suuntaan ruis-
kupistoolista.
 Kiristä lukkomutteri käsin.
Ruiskupistoolin ja suuttimen väliin voidaan
asentaa jatko.
Murskain pienentää kuivajääjääpelletit ja
se asennetaan ruiskupistoolin ja suuttimen
väliin.
Käsikahva voidaan kiinnittää jatkoon tai
murskaimeen.
Ohje
Jotta laitteen käyttö tapahtuu häiriöttä, pai-
neilman ilmankosteuden on oltava alhainen
(suhteellinen ilmankosteus enintään 5 %,
kastepiste alle 0°C). Paineilmassa ei saa
olla öljyä, likaa tai vieraita esineitä.
Paineilman ilmanlaadun on vastattavaa vä-
hintään standardin SO 8573, luokan 3 vaa-
timuksia. Jos käytettävissä oleva paineilma
on huonompaa tai ei vastaa edellä esitettyä
laatuvaatimusta, saa laitetta käyttää aino-
astaan esikytketyn ABS-vedenerotinasen-
nussarjan (tilausnro. 2.641-249.0) kanssa.
1 Hattumutteri
2 Vedenerottimen sakaraliitäntä
3 Putkisinkilä
4 Vedenerottimen paineilman liitäntä
5 Ruuvi
 Aseta vedenerottimen sakaraliitäntä
laitteen paineilmaliitäntään ja lukitse
sakarat kääntämällä liitäntää.
 Kiristä liitäntä lukkomutterin avulla.
 Kiinnitä putkisinkilä mukana olevalla
ruuvilla laitteen kehykseen.
 Liitä paineilman syöttöjohto laitteen pai-
neilmaliitäntään tai vedenerottimen pai-
neilman sisäänvientiin.
ƽ
Vaara
Sähköiskun aiheuttama vaara.
Käytettävä pistorasia on asennettava säh-
köasentajan toimesta ja sen on oltava IEC
60364-1:n mukainen.
Laitteen saa liittää vain virransyöttöön, jos-
sa on suojamaadoitus.
Käytettävän pistorasian tulee olla helppo-
pääsyisessä paikassa ja 0,6...1,9 m kor-
keudella lattiasta.
Käytettävän pistorasian pitää olla käyttäjän
näkyvyysalueella.
Laite on varustettava 30 mA:n FI-turvakyt-
kimellä, tyyppi B.
Tarkasta ennen jokaista käyttökertaa, ettei
laitteen verkkojohto ole vahingoittunut. Lai-
tetta ei saa käyttää, jos verkkojohto on va-
hingoittunut. Anna sähköalan
ammattilaisen vaihtaa vaurioitunut verkko-
johto.
Jatkojohto on oltava IPX4-suojattu ja sen
on vastattava vähintään standardin H 07
RN-F 3G1,5 mukaisia vaatimuksia.

Liitä virtapistoke pistorasiaan.
Ohje
Säädöt riippuvat puhdistettavan kohteen
materiaalista ja liasta.

Vapauta hätä-seis-painike lukituksesta
vetämällä.
Suuttimet
Pyöreäsuihkusuutin
Laakasuihkusuutin
Suuttimen jatko (lisävaruste)
Murskain (lisävaruste)
Käsikahva (lisävaruste)
Paineilman liittäminen
ABS-vedenerottimen (lisävaruste) asen-
taminen
Liittäminen sähköverkkoon
Käyttö
Asetukset
