ṇ
Ostrzeżenie
Niebezpieczeństwo skaleczenia przez
przemieszczające się granulki suchego lo-
du.
Przed przygotowaniem urządzenia spraw-
dzić prawidłowy stan podzespołoacute;w,
zwłaszcza węża środka natryskowego.
Uszkodzone części wymienić na nowe.
Oczyścić zabrudzone podzespoły i spraw-
dzić, czy pracują prawidłowo.

Odstawić urządzenie w miejsce o pła-
skiej, poziomej powierzchni i zabloko-
wać hamulec postojowy rolek
prowadzących.
 Połączyć wąż środka natryskowego z
urządzeniem i zabezpieczyć.
 Połączyć pistolet natryskowy z wężem
środka natryskowego i zabezpieczyć.
 Połączyć przewód sterowniczy z urzą-
dzeniem.
 Połączyć przewód sterowniczy z pisto-
letem natryskowym.
Wskazówka
Wybor dyszy zależy od tworzywa, z które-
go wykonany jest czyszczony obiekt oraz
stopnia jego zabrudzenia. Zalecenia w tym
zakresie dostępne są na końcu instrukcji
obsługi w części poświęconej wskazów-
kom użytkowania.
Wszystkie dysze są nakręcane na gwint pi-
stoletu natryskowego bez narzędzia. Po-
wierzchnie klucza na dyszach służą do
luzuwania mocno osadzonych dysz za po-
mocą klucza widełkowego.
Uwaga
Niebezpieczeństwo zatarcia. Przed monta-
żem posmarować gwinty dysz dostarczo-
nym smarem.
Oprócz okrągłej dyszy natryskowej dostar-
czonej wraz z urządzeniem jako akcesoria
dostępne są również inne okrągłe dysze
natryskowe o różnych przekrojach po-
przecznych.
 Założyć okrągłą dyszę natryskową na
króciec gwintowany pistoletu natrysko-
wego i dokręcić ręką.

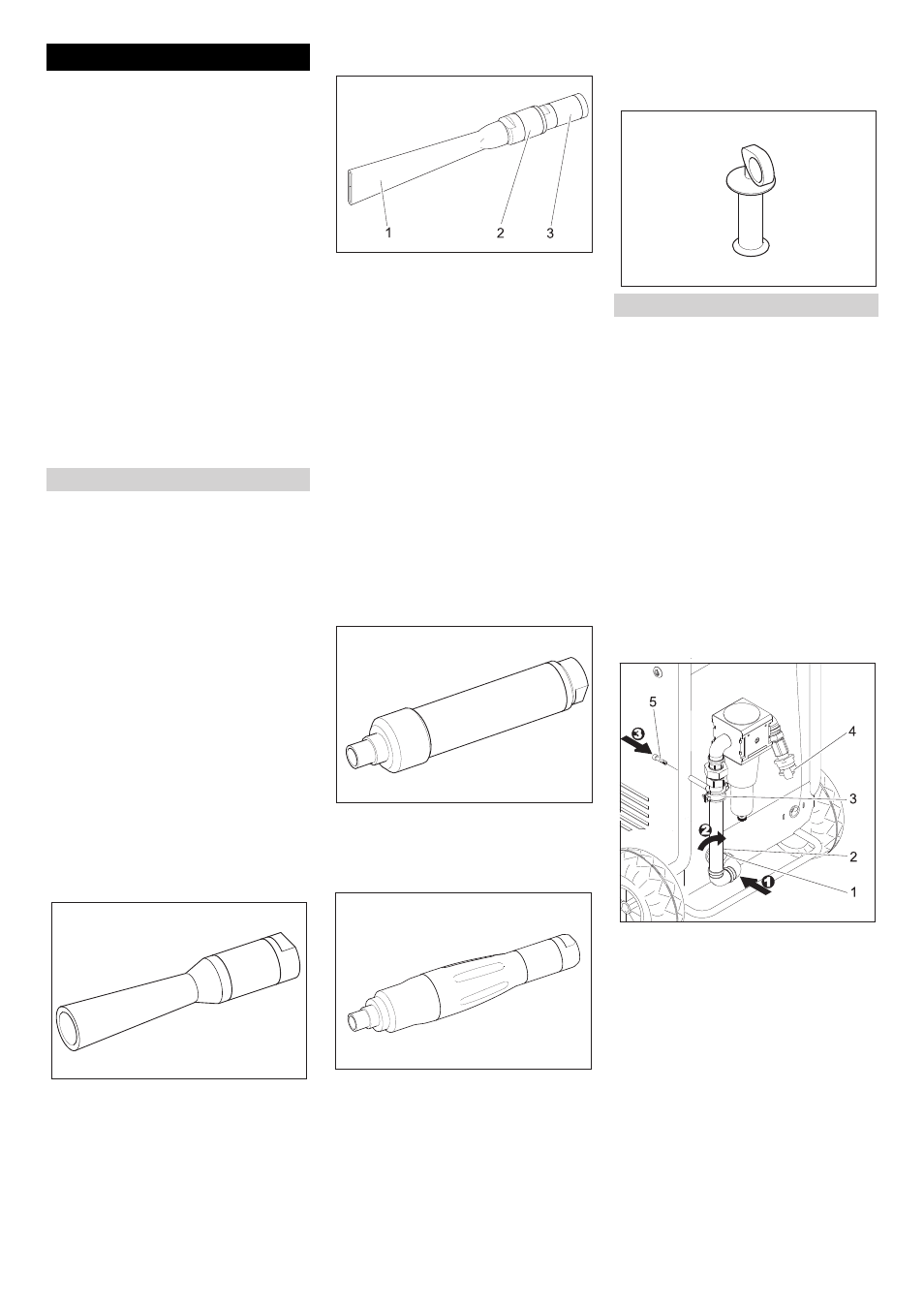

1 Dyfuzor
2 Nakrętka kołpakowa
3 Wkład dyszy
Płaska dysza natryskowa składa się z
wkładu dyszy i dyfuzora Jako akcesoria do-
stępne są wkłady dyszy o różnych przekro-
jach poprzecznych.

Założyć wkład dyszy na króciec gwinto-
wany pistoletu natryskowego i dokręcić
ręką.
 Założyć dyfuzor na wkład dyszy.
 Obrócić dyfuzor w taki sposób, aby pła-
ski strumień znajdował się w żądanym
położeniu względem pistoletu natrysko-
wego.
 Dokręcić ręką nakrętkę kołpakową.
Między pistoletem natryskowym a dyszą
można założyć przedłużkę.
Mieszacz rozdrabnia granulki suchego lodu
i montuje się go między pistoletem natry-
skowym a dyszą.
Uchwyt można zamocować na przedłużce
lub mieszaczu.
Wskazówka
W celu bezusterkowej eksploatacji powie-
trze sprężone musi wykazywać niską za-
wartość wilgoci (maksymalnie 5%
względnej wilgotności powietrza, punkt
rosy poniżej 0°C). Powietrze sprężone nie
może zawierać oleju, zanieczyszczeń i ciał
obcych.
Powietrze sprężone musi odpowiadać ja-
kości powietrza przynajmniej zgodnie z
normą ISO 8573, klasa 3. Jeżeli dostępne
powietrze sprężone jest gorszej jakości lub
nie można zagwarantować jego jakości,
urządzenie można eksploatować tylko z
włączonym zestawem montażowym (ABS)
separatora wody (nr katalogowy 2.641-
249.0).
1 Nakrętka kołpakowa
2 Złącze kleszczowe separatora wody
3 Opaska do rur
4 Separator wody na przyłączu powietrza
sprężonego
5 Śruba
 Założyć złącze kleszczowe separatora
wody na przyłącze powietrza sprężonego
i wzębić poprzez obrócenie kleszczy.
 Dokręcić złącze za pomocą nakrętki
kołpakowej.
 Zamocować opaskę do rur za pomocą
dołączonej śruby do ramy urządzenia.
 Dopływ sprężonego powietrza podłą-
czyć do przyłącza sprężonego powie-
trza lub do wlotu powietrza sprężonego
separatora wody.
Uruchamianie
Dysze
Dysza natryskowa okrągła
Dysza natryskowa płaska
Przedłużka dyszy (akcesoria)
Mieszacz (akcesoria)
Uchwyt (akcesoria)
Podłączanie powietrza sprężonego
Montaż ABS separatora wody (akceso-
ria)
83 PL
