Начало работы – Инструкция по эксплуатации Karcher IB 15-80
Страница 65
-
3

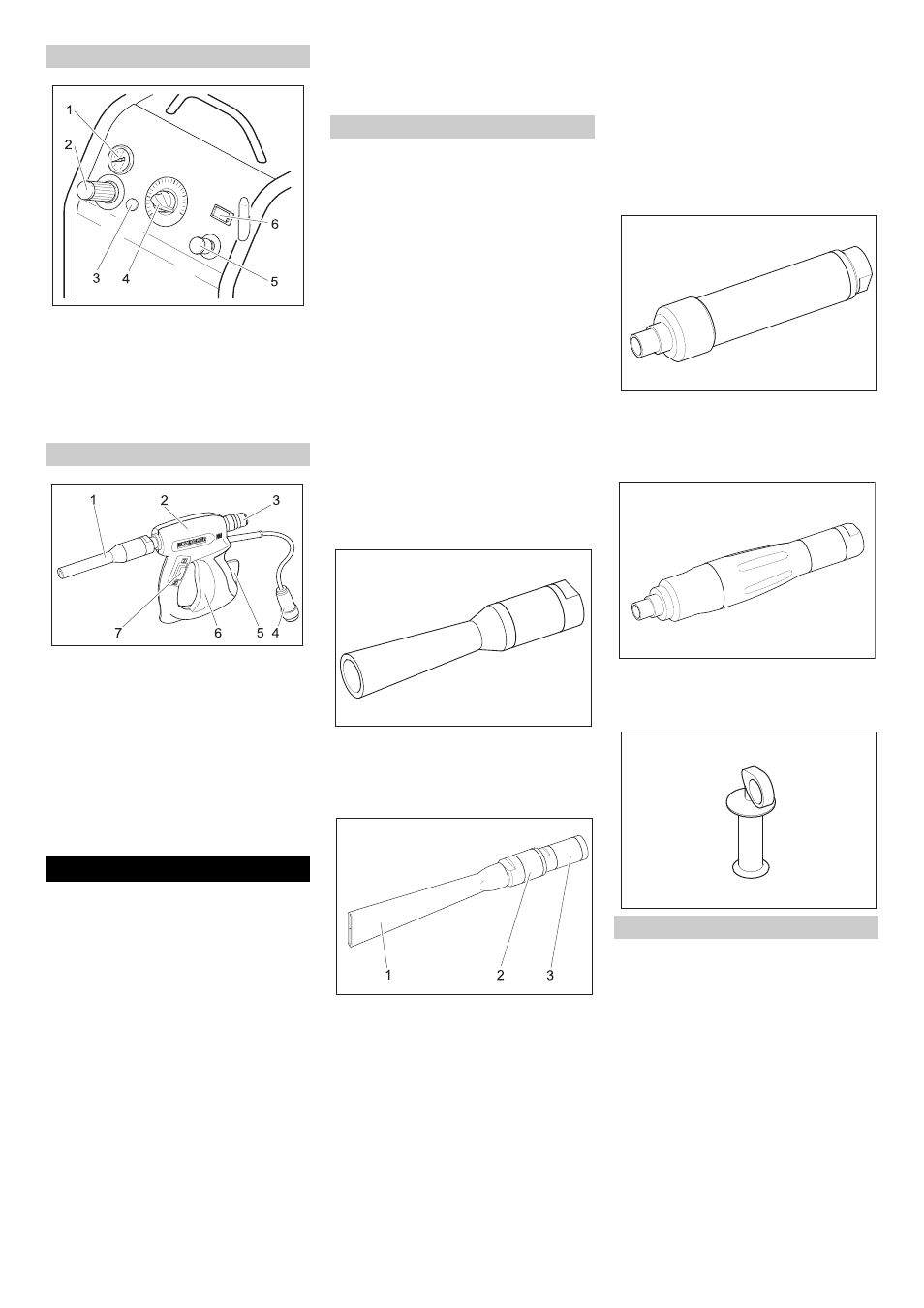

1 Манометр давления струи
2 Манометр давления струи
3 Koнтрольный индикатор „Аппарат
включен“
4 Дозировка сухого льда
5 Кнопка аварийного выключения
6 Счетчик рабочих часов (со сбросом)
1 Насадка
2 Струйный пистолет
3 Сочленение шланга струйного сред-
ства
4 Соединение линии управления
5 Рычаг предохранителя
6 Спусковой рычаг
7 Рабочий переключатель
Позиция "1": Струя сжатого воздуха
Позиция "2": Струя сухого льда (сжа-
тый воздух и гранулы сухого льда)
ṇ
Предупреждение
Опасность получения травмы от раз-
летающихся гранул сухого льда.
При подготовке аппарата исследо-
вать все узлы, а особенно шланг мате-
риала для струйной обработки, на
надлежащее состояние. Поврежден-
ные узлы заменить на исправные.
Очистить грязные узлы и проверить
прибор на должное функционирование.
Установить аппарат на горизонталь-
ную, ровную поверхность и заблоки-
ровать стояночные тормоза
управляющих роликов.
Соединить шланг материала для
струйной обработки с аппаратом и
зафиксировать.
Соединить струйный пистолет со
шлангом материала для струйной
обработки и зафиксировать.
Соединить линию управления с ап-
паратом.
Соединить линию управления со
струйным пистолетом.
Указание
Выбор форсунки зависит от материа-
ла очищаемого объекта и загрязнения.
Рекомендации содержатся в указаниях
по применению в конце руководства по
применению.
Все форсунки накручиваются на резьбу
струйного пистолета без использова-
ния инструментов. Нанесенные на
форсунке грани под ключ служат для
отвинчивания плотно сидящих форсу-
нок с помощью гаечного ключа.
Внимание!
Опасность холодной спайки. Перед
монтажом резьбу форсунки смазать
прилагаемой смазкой.
Наряду с прилагаемой круглоструйной
форсункой в качестве дополнительных
пренадлежностей в наличии имеются
также другие круглоструйные форсунки
с различными диаметрами.
Установить круглоструйное сопло на
резъбовой штуцер струйного писто-
лета и затянуть от руки.
1 Рассеиватель
2 Накидная гайка
3 Узел подключения насадок
Плоскоструйная форсунка состоит из
наконечника подключения насадок и
рассеивателя. В качестве принадлежно-
стей доступны наконечники подключе-
ния насадок с разными сечениями.
Установить наконечник подключения
насадок на резъбовой штуцер струй-
ного пистолета и затянуть от руки.
Установить диффузор на наконечник
подключения насадок.
Рассеиватель повернуть так, чтобы
плоская струя заняла желаемое по-
ложение к струйному пистолету.
Плотно затянуть руками накидную
гайку.
Между струйным пистолетом и соплом
можно установить удлинитель.
Скрэмблер размельчает гранулы сухого
льда и устанавливается между струй-
ным пистолетом и форсункой.
Рукоятку можно закрепить на удлинении
или на скремблере.
Указание
Для бесперебойной эксплуатации сжа-
тый воздух должен обладать низкой
влажностью (максимально 5% относи-
тельной влажности, точка таяния
ниже 0°C). Сжатый воздух должен
быть очищен от масла, грязи, чуже-
родных тел.
Сжатый воздух должен как минимум со-
ответствовать показателям качест-
ва воздуха согласно ISO 8573, класс 3.
Если имеющийся сжатый воздух хуже
или не может может обеспечиться ка-
чество, то аппарат можно эксплуати-
ровать только с предвключенным
узлом (АВS) водоотстойник (№ заказа
2.641-249.0).
Панель управления
Струйное устройство
Начало работы
Форсунки
Круглоструйная форсунка
Плоскоструйная форсунка
Удлинитель насадки (принадлеж-
ность)
Скрэмблер (принадлежность)
Рукоятка (принадлежность)
Подключить сжатый воздух
