- 3

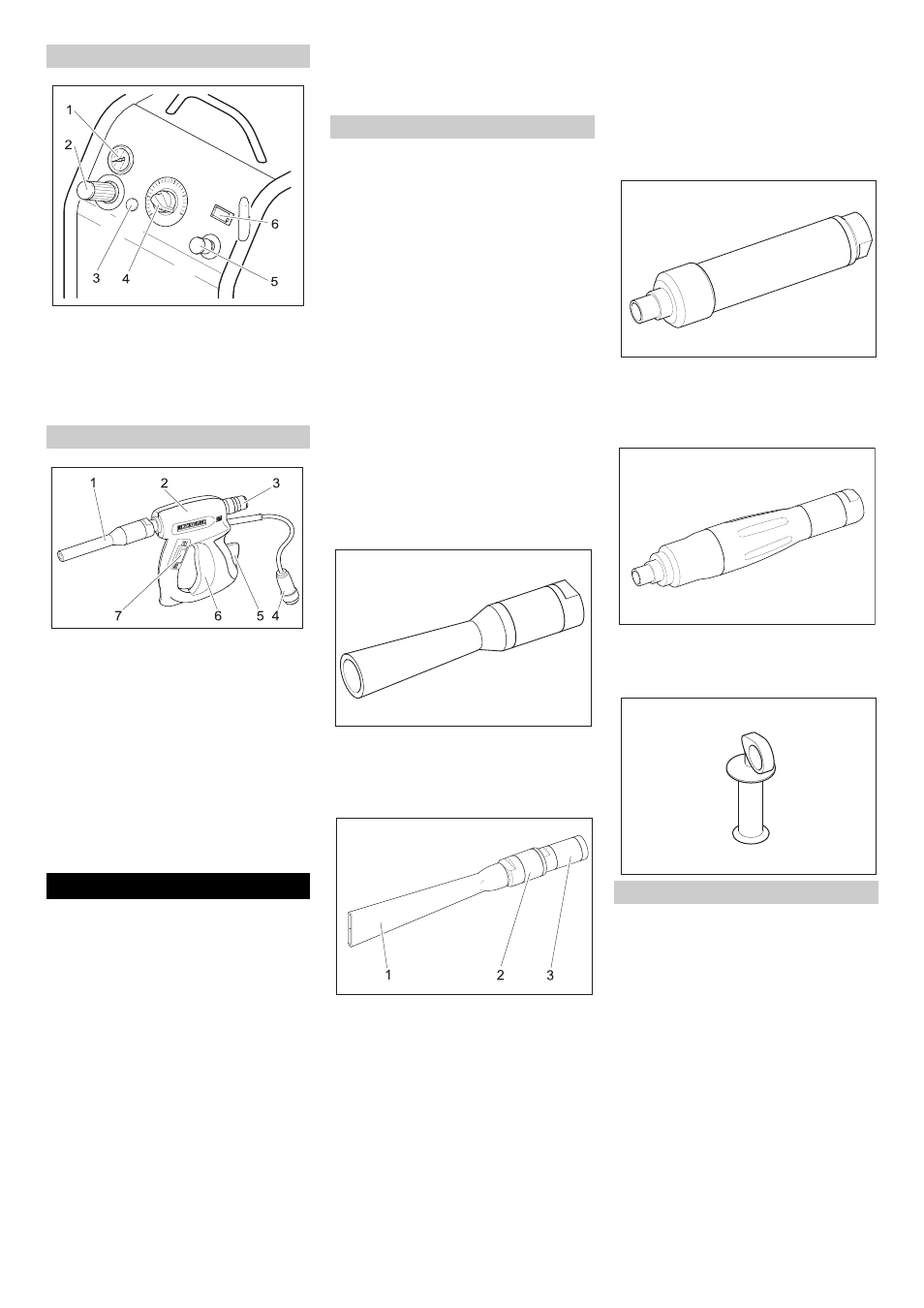

1 Манометр тиску струменя
2 Кнопка регулювання тиску струменя
3 Індикатор „прилад увімкнено”
4 Дозатор сухого льоду
5 Кнопка аварийного вимкнення
6 Лічильник годин роботи
1 Сопло
2 Пістолет
3 Зщеплення шлангу з засобом для
очищення
4 Зщеплення управління
5 Запобіжник
6 Спуск
7 Перемикач режиму роботи
Положення "1": Струмінь повітря під
тиском
Положення "2": Струмінь сухого
льоду (повітря під тиском та частинки
сухого льоду)
ṇ Попередження
Небезпека поранення відлітаючими
частинками сухого льоду.
При підготовці приладу слід
перевірити, щоб усі блоки були в
відповідному робочому стані, особливо
шланг з засобом для чищення.
Пошкоджені частини змінити на нові.
Очистити засмічені блоки та
перевірити робочий стан приладу.

Прилад ставити на горизонтальний,
плоскій поверхні та заблокувати
рульову стійку.
 Під‘єднати шланг з засобом для
чищення до приладу і закріпити його.
 Під‘єднати пістолет до шлангу з
засобом для чищення і закріпити
його.
 Під‘єднати лінію управління до
шлангу з засобом для чищення.
 Під‘єднати лінію управління до
пістолету.
Вказівка
Вибір сопла залежить від речовини
об‘єкту чищення та забруднення.
Рекомендації є у вказівках до
застосування у кінці посібника
користувача.
Усі сопла закручуються на різьбі
пістолету без використання
інструменту. В соплах є місце для
ключа, що служить для ослаблення
незйомних сопел за допомогою
гайочного ключа.
Увага!
Небезпека холодного заварювання.
Перед монтажем різьблення форсунки
змастити мастилом, що додається.
Разом з соплом для круглого струменя,
що входить до комплекту постачання, є
сопла для круглого струменя різних
діаметрів, у якості додаткового
обладнання.
 Сопло для круглого струменя
надівається на різьбовий штуцер
пістолету та закріплюється рукою.
1 Дифузор
2 Накидна гайка
3 Фільєрний комплект
Сопло для плоского струменя
складається з фільєрного комплекту та
дифузора. У якості додаткового
обладнання у наявності є сопла різного
діаметру.

Фільєрний комплект надівається на
різьбовий штуцер пістолету та
закріплюється рукою.
 Установити дифузор на фільєрному
комплекті.
 Так повернути дифузор, щоб плоский
струмінь мав відповідну орієнтацію
до пістолету.
 Затягнути вручну накидну гайку.
Між пістолетом і соплом можна
встановити подовжувач.
Скремблер подрібнює гранули сухого
льоду і встановлюється між пістолетом і
соплом.
Рукоятку можна прикріпити до
подовжувача або скремблера.
Вказівка
Для безаварійної роботи стиснене
повітря повинно мати низький вміст
вологи (максимум 5% відносної
вологості повітря, точка роси нижче
0°С). Стиснене повітря не має
містити мастила, бруду та домішок.
Стиснене повітря повинно відповідати
щонайменше якості повітря згідно ISO
8573, клас 3. Якщо наявне стиснене
повітря гіршої якості, або ж якщо не
можна гарантувати якість, то прилад
можна приводити в дію тільки за
допомогою попередньо увімкненого
додаткового блоку (ABS)
водовідокремлювача (номер
замовлення 2.641-249.0).
Панель управління
Розпилювач
Введення в експлуатацію
Сопла
Сопло для круглого струменя
Сопло для плоского струменя
Подовжувач розпилювача (аксесуар)
Скремблер (аксесуар)
Рукоятка (аксесуар)
Підключити стиснене повітря
