8. ТРОСИК ДЛЯ ДРОССЕЛЯ И ДРОССЕЛЬНОЙ ЗАСЛОНКИ

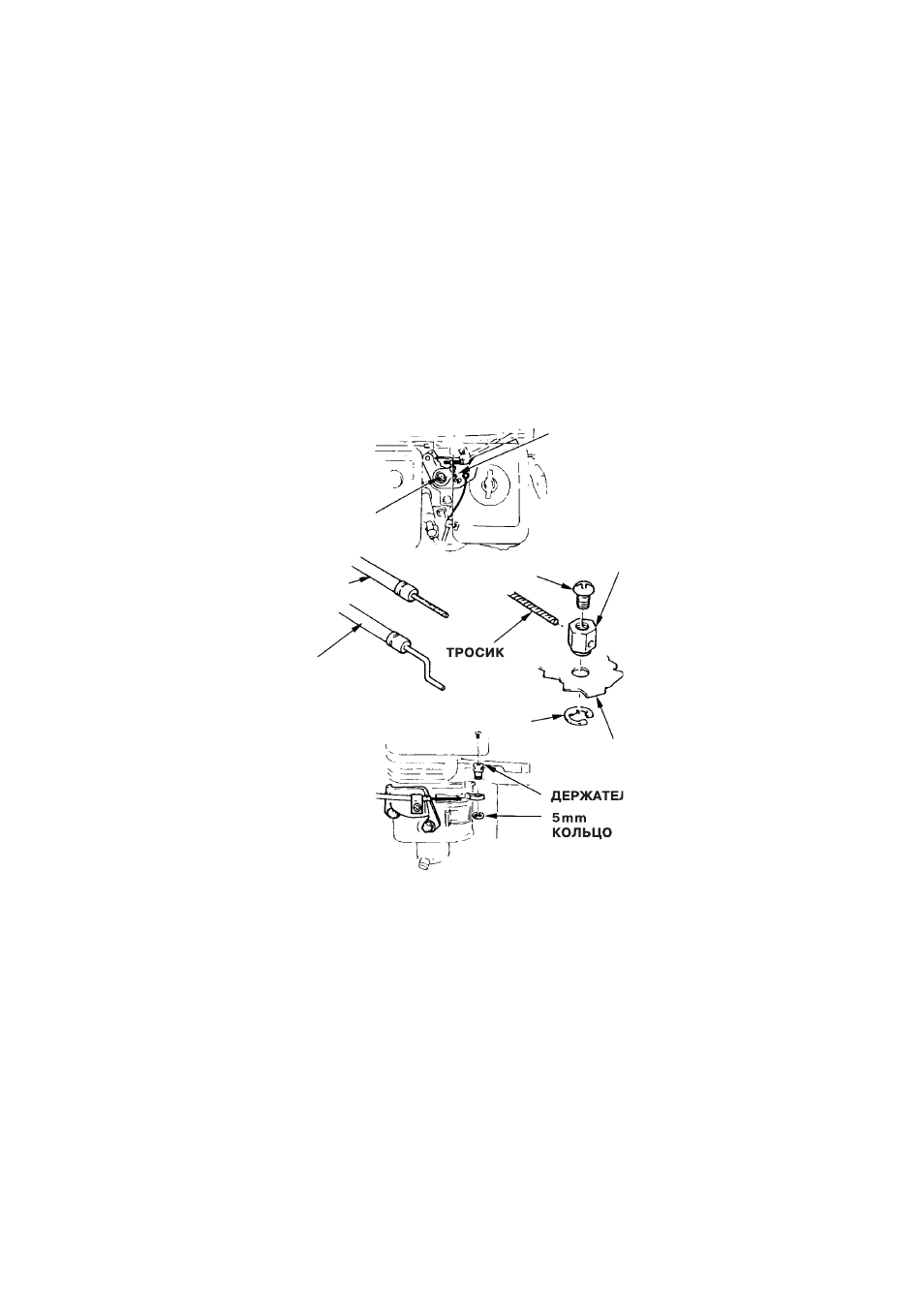

Ручки дросселя и дроссельной заслонки снабжены отверстиями, куда,
при необходимости, может быть продет тросик. На иллюстрациях ниже
показаны примеры установки сплошного проволочного тросика и
проволочного тросика с оплеткой. Если Вы используете тросик с
оплеткой, присоедините возвратную пружину, как показано на рисунке.
Когда Вы управляете дросселем с помощью удаленного тросика,
необходимо ослабить гайку сопротивления ручки дросселя.
ВОЗВРАТНАЯ
ВОЗВРАТ
НА
ПРУЖИН
ГАЙКА
СОПРОТИВЛ
ЛЕНИЯ
РУЧКИ ДРО
ОССЕЛЯ
ТРОСИК С
ОПЛЕТКОЙ
СПЛОШНОЙ
ТРОСИК
5mm
КОЛЬЦО
4ММ БОЛТ
РЖАТЕЛЬ
ДЕР
ОСИКА
ТРО
ЧАГ
РЫЧ
ОССЕЛЯ
ДРО
ЛЬ ТРОСИКА
