O'zbek - 8
o'rnatish
O'rnatish uchun xavfsizlik bo'yicha ko'rsatmalar
Bu pech faqat tasdiqlangan elektrik tomonidan o'rnatlishi mumkin. O'rnatuvchi ushbu qurilmani asosiy elektr
tarmog'iga xavfsizlik bo'yicha tegishli tartiblarga amal qilgan holda ulash uchun javobgardir.
• Pechni o'rnatishda jonli qismlardan himoyalanganligiga ishonch hosil qiling.
Elekt ta'minotiga ulash
Agar qurilma vilkasi bilan elektr ta'minotiga ulanmasa, xavfsizlik tartiblarini
qanoatlantirishi uchun ko'p qutbli ajratgich (kamida 3 mm kontakt oralig'iga ega
bo'lgan) ta'minlanishi kerak. Elektr tarmog'iga ulash kabeli (H05 RR-F yoki H05 VV-F,
min., 2,5 mm²) hattoki pech polda o'zi ichki qurilgan bufet oldida turgan hollarda
ham, pechni ulash uchun yetarli bo'lgan uzunlikka ega bo'lishi kerak. Pechning orqa
tarafidagi ulash qopqog'ini otvyortka bilan oching va elektr tarmog'i liniyasini tegishli
ulash terminallariga ulashdan avval kabel qisqichlari vintlarini bo'shating.
Pech ( )-terminali orqali yerga ulanadi. Sariq va yashil kabel (yerga ulanish) avval
ulanishi va boshqalariga qaraganda uzunroq bo'lishi kerak. Agar pech elektr tarmog'iga
vilka bilan ulansa, pech o'rnatilgandan keyin vilka qo'l yetishi mumkin bo'lgan holatda qolishi kerak. Samsung yerga
ulanmaganlik yoki yaxshi ulamaslikdan kelib chiqadigan baxtsiz hodisalar uchun javobgarlikni o'z zimmasiga olmaydi.
OGOHLANTIRISH: Ulash kabelining o'rnatish vaqtida qisilib qolishiga va pechning issiq qismlariga
tegishiga yo'l qo'ymang.

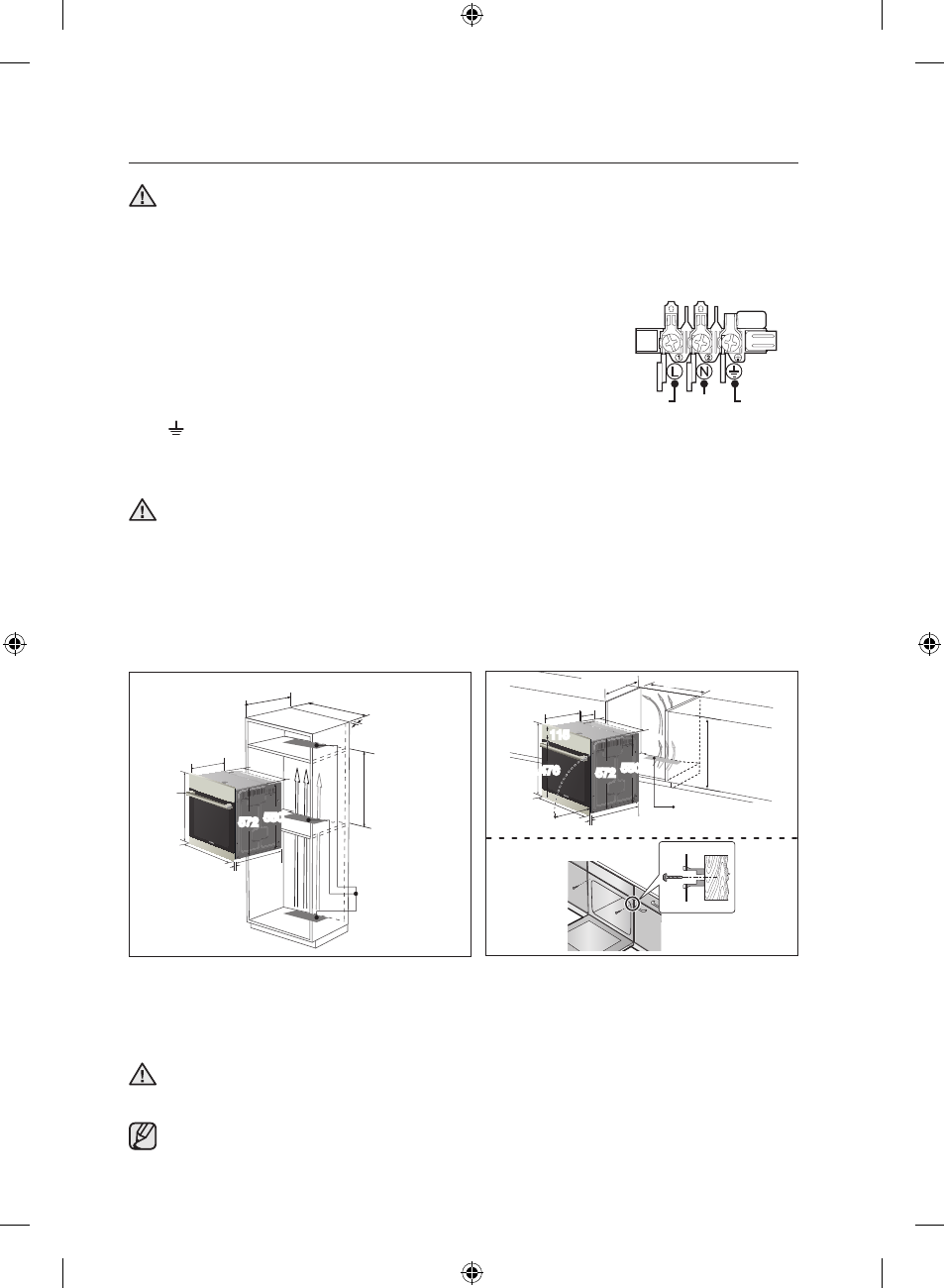

Bufetni o'rnatish
Ichki qurilgan mebelga ega bo'lgan holda plastik yuzalar va pech uchun yelim mebel ichida 90 °C gacha va qo'shni
mebel uchun 75 °C gacha chidaydigan bo'lishi kerak. Issiqdan plastik yuzalar yoki yelimning shikastlanganligi uchun
Samsung javobgar bo'lmaydi.
Pech joylashtiriladigan oshxona bufeti asosida ventilyatsiya tirqishi bo'lishi kerak. Ventilyatsiya uchun quyi tokcha
va tirgab turuvchi devor o'rtasida 50 mmli tirqish qoldirilishi kerak. Agar pech tokcha ostiga o'rnatilishi kerak bo'lsa,
tokchani o'rnatish ko'rsatmalariga amal qilinishi kerak.
595
370
560
545
21
595
Maks.50
Min.550
Min.560
Min.50
Min.590 ~ Maks.600
Min.460 x Min.50
Ichki o'rnatiladigan
550
572
Ichki +
Tagiga o'rnatiladigan
595
370
560
545
21
115
595
175
Maks.464
Min.550
Min.560
Min.600
Min.460 x Min.50
Tagiga o'rnatiladigan
Maks.476
550
572
Qurilmani bufet ichiga to'liq surib kiriting va pechni har ikkala tomonidan 2 ta vint bilan mahkam qotiring.
Qurilma va yonidagi bufet o'rtasida kamida 5 mm tirqish qoldirilganligiga ishonch hosil qiling.
O'rnatgandan keyin vinil himoya plyonkasi, tasma, qog'oz va anjomlarni eshikdan va pech ichidan olib tashlang.
Pechni mebel ichidan bo'shatib olishdan avval pechni elektr tarmog'idan uzing va pechning har ikkala yon tomonidagi
2 ta vintni bo'shating.
OGOHLANTIRISH: Ichki qurilgan mebel rasmda ko'rsatilgani kabi havo aylanishi uchun minimal
ventilyatsiya tirqishiga ega bo'lishi kerak.
Bu teshikni taxta bo'lagi bilan yoqib qo'ymang, chunki bundan havo almashishi uchun foydalaniladi.
Pechning old tomondan tashqarisi, jumladan dasta modeldan modelga farq qiladi.
Biroq rasmdagi pechning o'lchamlari bir xil.
JIGARRANG
yoki QORA
KO'K yoki
OQ
SARIQ yoki
YASHIL
