Подсоединение кабелей к гнездам для подключения
Подключение разъёма ISO
Расположение штырей у разъемов ISO
зависит от типа автомобиля, который
вы водите. Во избежание повреждения
устройства следите за правильностью
подключения.
Cтандартное подключение жгута
кабелей описано ниже в пункте 1. Eсли
штыри разъёма ISO расположены так,
как описано в пункте 2, выполните
подключение в соответствии с рисунком.
При установке этого устройства в
автомобилях фирмы Volkswagen и т.д.
убедитесь в подключении кабеля, как
показано ниже на рис. 2.

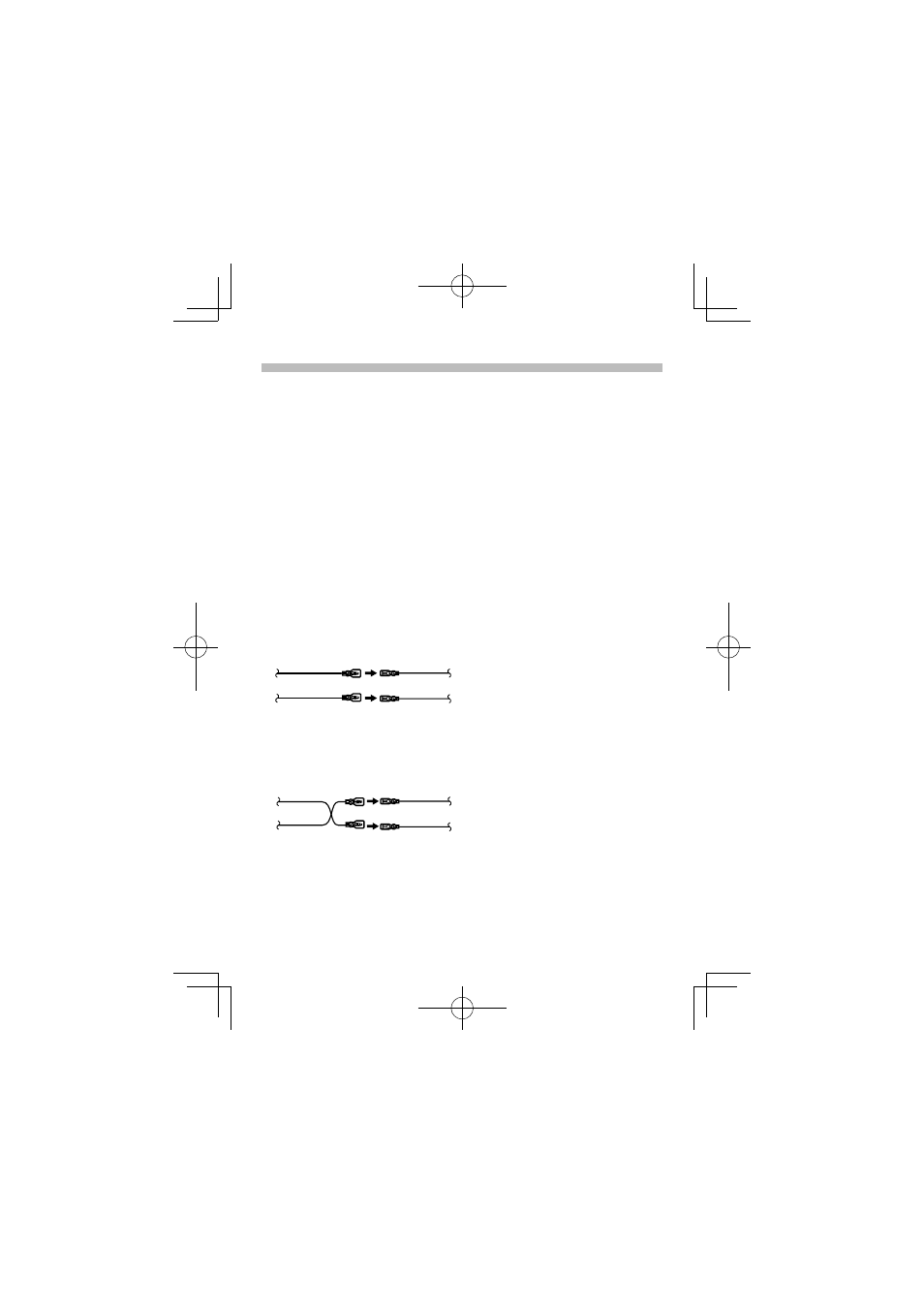

1 (Стандартный вариант) штекер А-7
(красный) автомобильного разъёма
ISO подключается к зажиганию, а
штекер А-4 (желтый) — к источнику
постоянного тока.
Штекер А-7
(красный)
Штекер А-4
(желтый)
Устройство
Автомобиль
Kабель зажигания
(красный)
Kабель батареи
(жёлтый)
2 Штекер А-7 (красный) автомобильного
разъёма ISO подключается к источнику
постоянного тока, а штекер А-4
(желтый) — к зажиганию.
Штекер А-7
(красный)
Штекер А-4
(желтый)
Устройство
Автомобиль
Kабель зажигания
(красный)
Kабель батареи
(жёлтый)
