44 | Guia de iniciação rápida

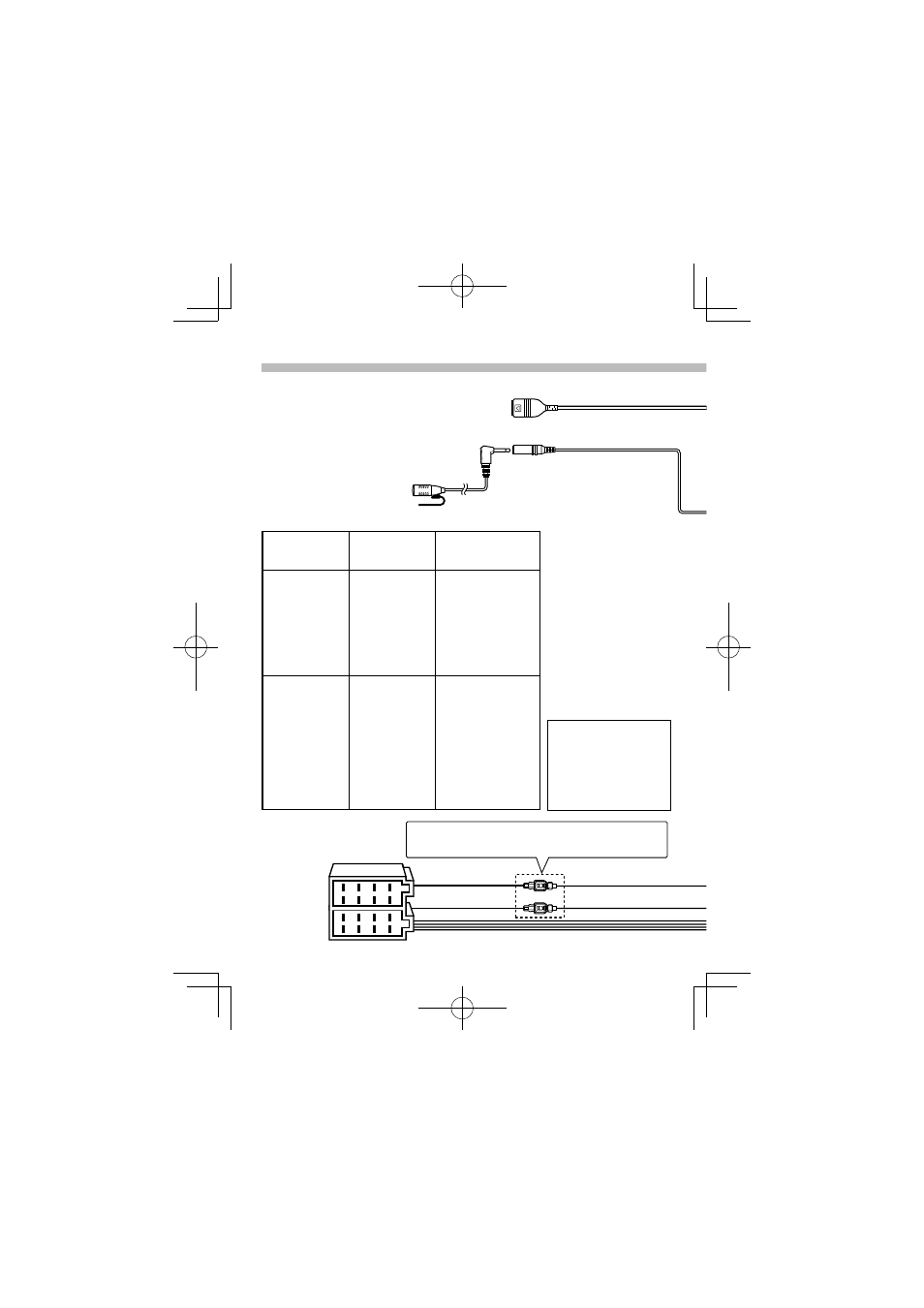

Ligar os cabos aos terminais
⁄
Consulte <Conexão do conector ISO> (página 46).
Fio de ignição (Vermelho)
Cabo de bateria (amarelo)
Pino A–7 (vermelho)
Pino A–4 (amarelo)
Conector A
Conector B
Guia da função do conector
Números dos
pinos para os
conectores ISO
Cor dos cabos
Funções
Conector de
alimentação
externa
A-4
Amarelo
Bateria
A-5
Azul/branco
Controlo de energia
A-6
laranja/branco
Redutor de iluminação
A-7
vermelho
Ignição (ACC)
A-8
Preto
Conexão terra (massa)
Conexão para
altifalante
B-1
Roxo
Traseiro direito (+)
B-2
Roxo/preto
Traseiro direito (–)
B-3
Cinzento
Dianteiro direito (+)
B-4
Cinzento/Preto
Dianteiro direito (–)
B-5
Branco
Dianteiro esquerdo (+)
B-6
Branco/preto
Dianteiro esquerdo (–)
B-7
Verde
Traseiro esquerdo (+)
B-8
Verde/preto
Traseiro esquerdo (–)
Microfone
(acessório3)
Entrada de microfone
(apenas KDC-BT60U)
Ficha USB (1m)
Para dispositivo
USB
⁄
Não retire a tampa
quando não utilizar o
cabo USB. A ficha provoca
o mau funcionamento
da unidade se tocar em
qualquer parte metálica
do veículo.
⁄
• Impedância do
altifalante: 4 – 8 Ω
• Corrente de
alimentação máxima do
terminal USB: 500 mA
