14 | Guida rapida all'uso
Collegamento dei cavi ai terminali
Collegamento del connettore ISO
La disposizione dei terminali per i connettori
ISO dipende dal tipo di veicolo. Assicurarsi
di eseguire i collegamenti corretti per
evitare danni all'unità.
Il collegamento predefinito per il cablaggio
è descritto al punto 1 di seguito. Se i
terminali del connettore ISO sono impostati
come descritto al punto 2, eseguire il
collegamento come mostrato nella figura.
Assicurarsi di ricollegare il cavo come
indicato al punto 2 di seguito per installare
l'unità nei veicoli Volkswagen ecc.

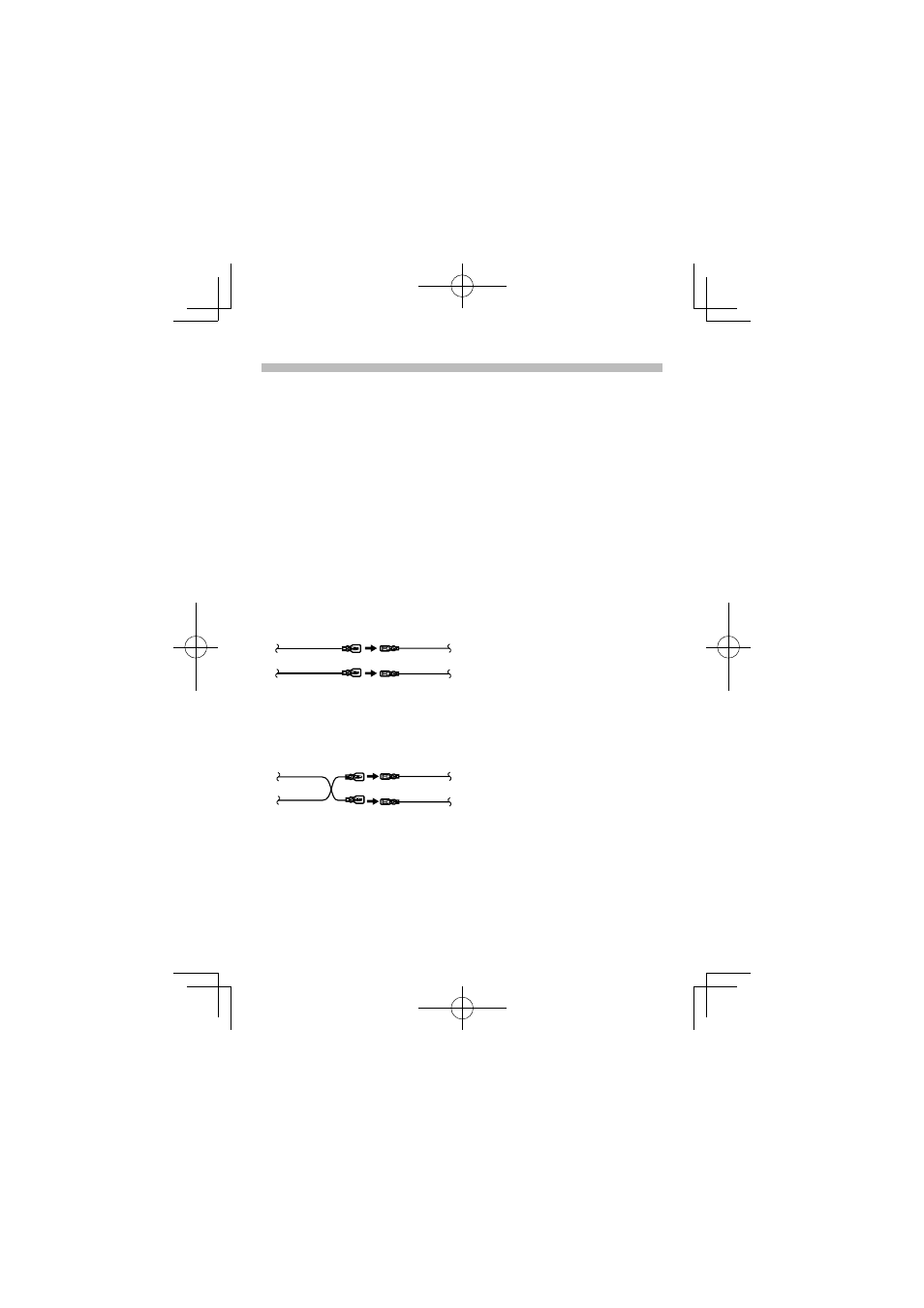

1 (Impostazione predefinita) Il terminale
A-7 (rosso) del connettore ISO del veicolo
è collegato all’accensione e il terminale
A-4 (giallo) è collegato alla fonte di
alimentazione costante.
Terminale
A–7 (rosso)
Terminale
A-4 (giallo)
Unità Veicolo
Cavo di accensione
(rosso)
Cavo della
batteria (giallo)
2 Il terminale A-7 (rosso) del connettore
ISO del veicolo è collegato alla fonte di
alimentazione costante e il terminale A-4
(giallo) è collegato all'accensione.
Terminale
A–7 (rosso)
Terminale
A-4 (giallo)
Unità Veicolo
Cavo di accensione
(rosso)
Cavo della batteria
(giallo)
