28 | Guía de inicio rápido

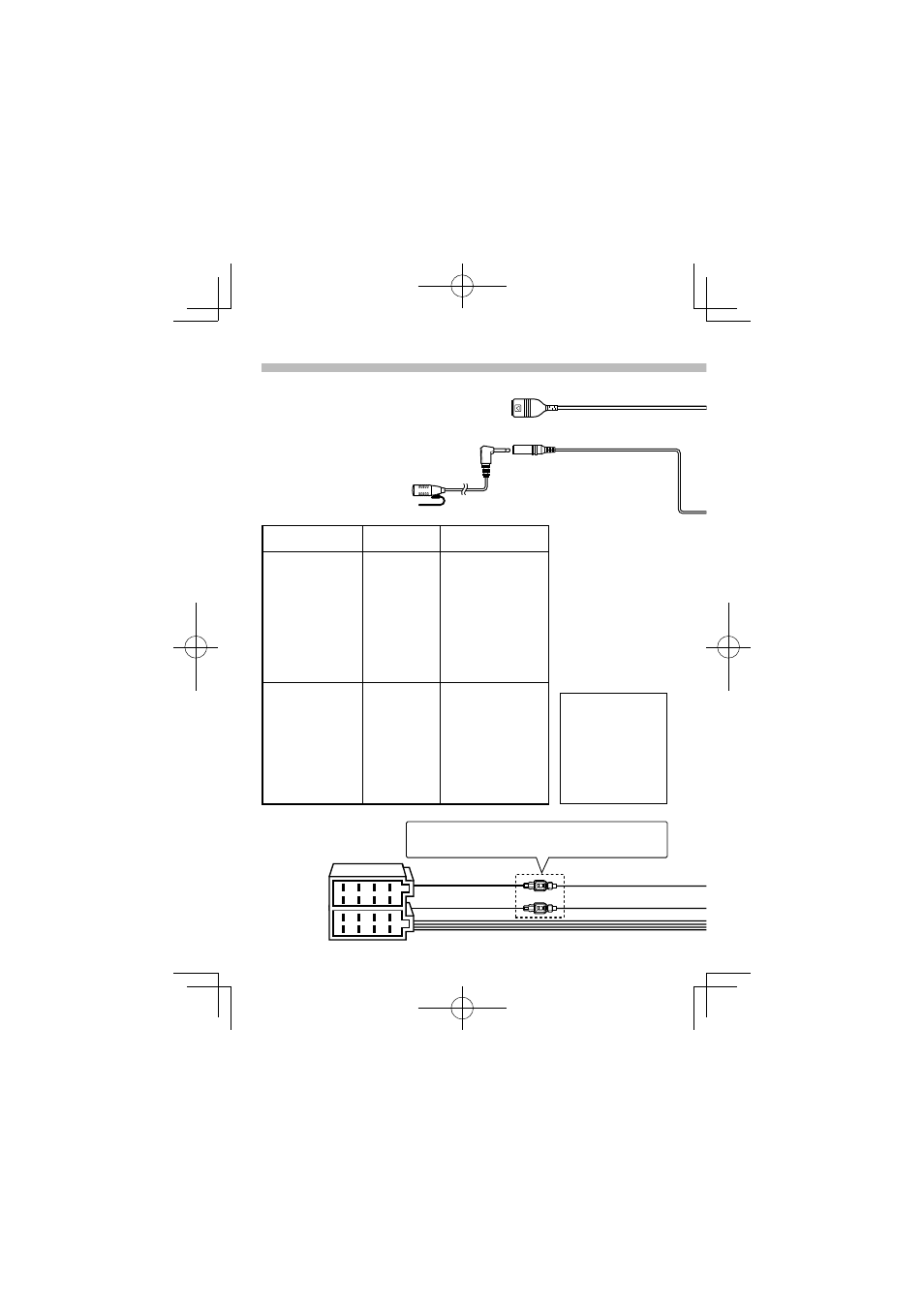

Conexión de cables a los terminales
⁄
Consulte <Conexión del conector ISO> (página 30).
Cable de encendido (rojo)
Cable de la batería
(amarillo)
Patilla A –7 (roja)
Patilla A –4 (amarilla)
Conector A
Conector B
Guía de función del conector
Número de patillas
para conectores ISO
Color del cable Funciones
Conector de
alimentación exterior
A-4
Amarillo
Batería
A-5
Azul/blanco
Control de
alimentación
A-6
Naranja/blanco
Atenuación de
iluminación
A-7
Rojo
Encendido (ACC)
A-8
Negro
Conexión a tierra
(masa)
Conector de altavoz
B-1
Púrpura
Trasero derecho (+)
B-2
Púrpura/negro
Trasero derecho (–)
B-3
Gris
Delantero derecho (+)
B-4
Gris/negro
Delantero derecho (–)
B-5
Blanco
Delantero izquierdo (+)
B-6
Blanco/Negro
Delantero izquierdo (–)
B-7
Verde
Trasero izquierdo (+)
B-8
Verde/negro
Trasero izquierdo (–)
Micrófono
(accesorio 3)
Entrada para micrófono
(sólo KDC-BT60U)
Conector USB (1 m)
Al dispositivo
USB
⁄
No extraiga la tapa cuando no
utilice el cable USB. El conector
provocará el funcionamiento
incorrecto de la unidad si entra
en contacto con cualquier parte
metálica del vehículo.
⁄
• Impedancia del
altavoz: 4 – 8 Ω
• Corriente de
suministro máxima
del terminal USB
: 500 mA
