12 | Guida rapida all'uso

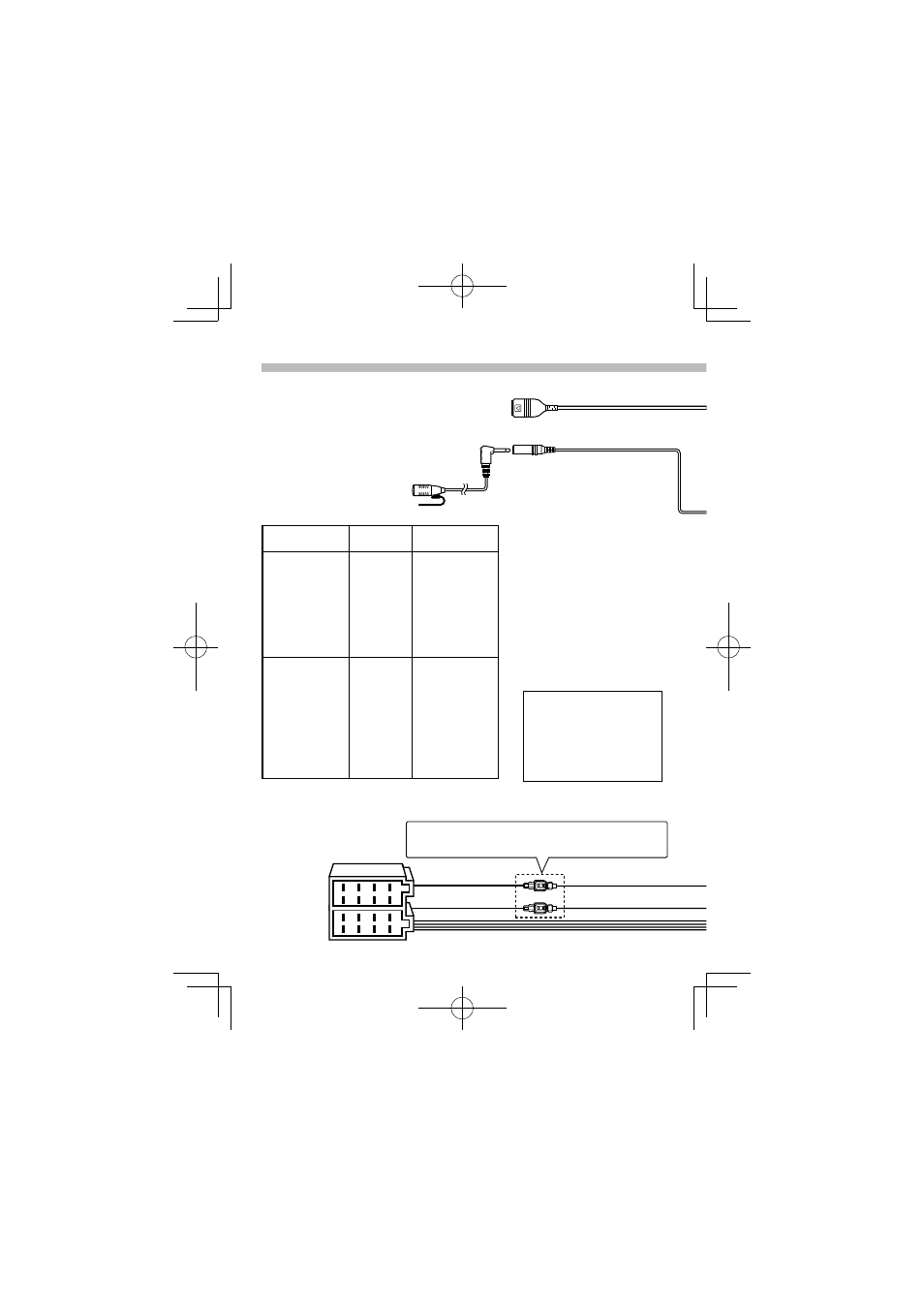

Collegamento dei cavi ai terminali
⁄
Vedere <Collegamento del connettore ISO> (pagina 14).
Cavo di accensione (rosso)
Cavo della batteria (giallo)
Terminale A–7 (rosso)
Terminale A–4 (giallo)
Connettore A
Connettore B
Guida alle funzioni dei connettori
Numeri dei terminali
per i connettori ISO
Colore del cavo Funzioni
Connettore di
alimentazione esterna
A-4
Giallo
Batteria
A-5
Blu/bianco
Controllo alimentazione
A-6
Arancione/bianco Dimmer
A-7
Rosso
Accensione (ACC)
A-8
Nero
Collegamento di messa
a terra (massa)
Connettore altoparlante
B-1
Viola
Posteriore destro (+)
B-2
Viola/nero
Posteriore destro (–)
B-3
Grigio
Anteriore destro (+)
B-4
Grigio/nero
Anteriore destro (–)
B-5
Bianco
Anteriore sinistro (+)
B-6
Bianco/nero
Anteriore sinistro (–)
B-7
Verde
Posteriore sinistro (+)
B-8
Verde/nero
Posteriore sinistro (–)
Microfono
(accessorio 3)
Ingresso microfono (solo KDC-BT60U)
Connettore USB (1m)
Al dispositivo
USB
⁄
Se non si utilizza il cavo
USB, non rimuovere
il cappuccio. Se il
connettore entra in
contatto con parti
metalliche del veicolo,
può provocare
malfunzionamenti
nell'unità.
⁄
• Impedenza altoparlante:
4 – 8 Ω
• Corrente di alimentazione
massima del terminale USB
: 500 mA
