60 | Краткое руководство пользователя

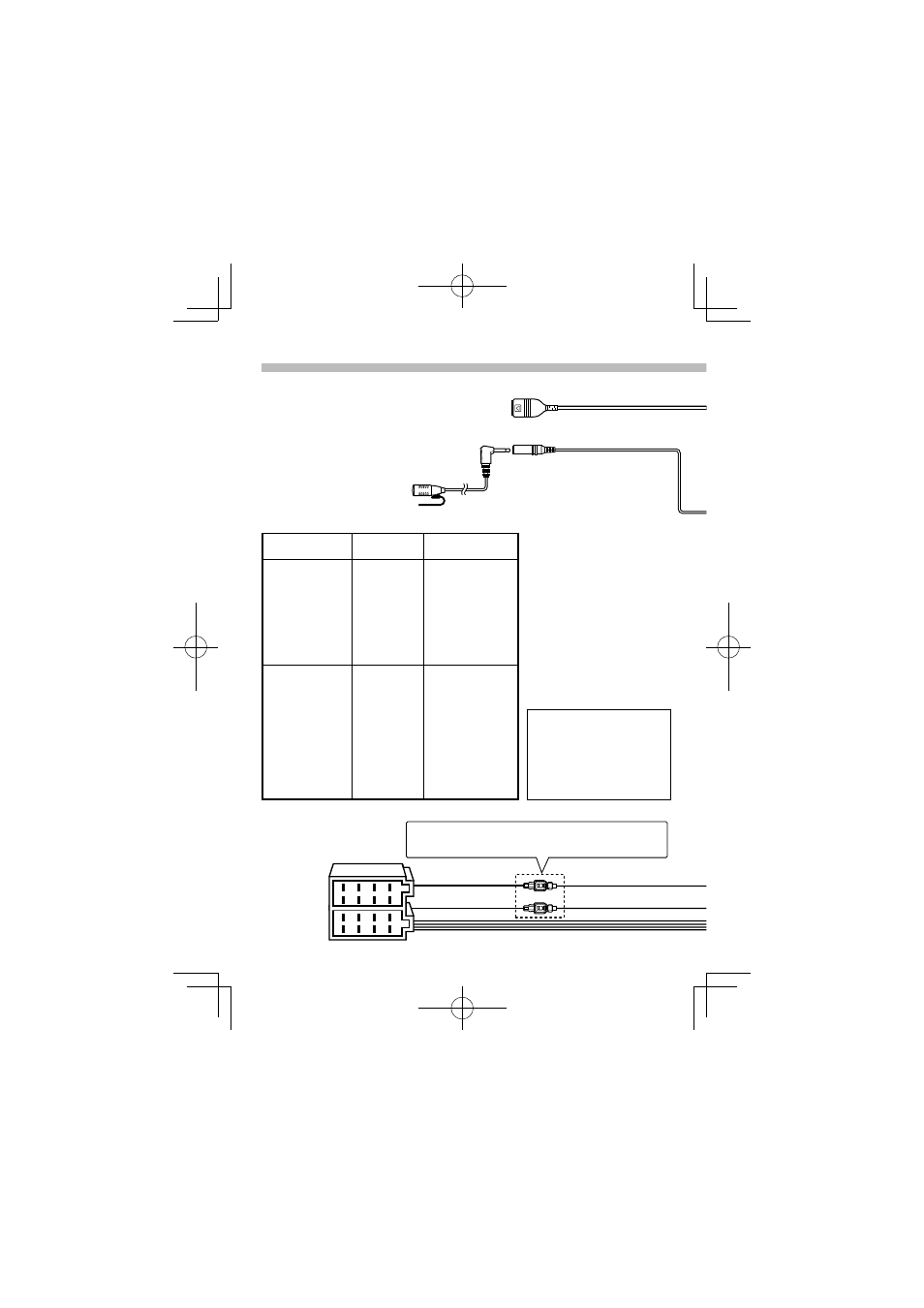

Подсоединение кабелей к гнездам для
⁄
См. <Подключение разъёма ISO> (стр. 62).
Kабель зажигания
(красный)
Kабель батареи (жёлтый)
Штекер А–7 (красный)
Штекер А-4 (желтый)
Разъём A
Разъём B
Taблица функций разъёма
Номера штырьков
разъемов ISO Цвет кабеля Функции
Разъем для внешнего
источника питания
A-4
Желтый Аккумулятор
A-5 Синий/белый Управление питанием
A-6 Оранжевый/белый Регулятор освещенности
A-7 Kрасный Зажигание (АCC)
A-8 Черный Заземляющее соединение
(земля)
Разъем для акустической
системы
B-1
Фиолетовый Задний правый (+)
B-2 Фиолетовый/чёрный Задний правый (–)
B-3 Cерый Передний правый (+)
B-4 Серый/чёрный Передний правый (–)
B-5 Белый Передний левый (+)
B-6 Белый/чёрный Передний левый (–)
B-7 Зеленый Задний левый (+)
B-8 Зелёный/чёрный Задний левый (–)
Микрофон
(принадлежность
3)
Вход микрофона (только KDC-BT60U)
Соединитель USB (1 м)
К устройству
USB
⁄ Не снимайте колпачок,
если кабель USB
не используется.
Контакт разъема
с металлическими
частями автомобиля
приведет к
неисправности
устройства.
⁄
• Полное сопротивление
катушки громкоговорителя
4 – 8 Ом
• Максимальный ток питания
порта USB: 500 мА
