30 | Guía de inicio rápido
Conexión de cables a los terminales
Conexión del conector ISO
La disposición de las patillas de los
conectores ISO depende según el tipo
de vehículo. Asegúrese de efectuar las
conexiones de manera apropiada para evitar
que se dañe la unidad.
El ajuste de fábrica para la conexión del
mazo de conductores se describe más
abajo en 1. Si las patillas del conector ISO
están dispuestas tal como se describe en 2,
efectúe la conexión de la manera indicada
en la figura.
Asegúrese de volver a conectar el cable
como se indica en 2, a continuación, para
instalar la unidad en vehículos Volkswagen,
etc.

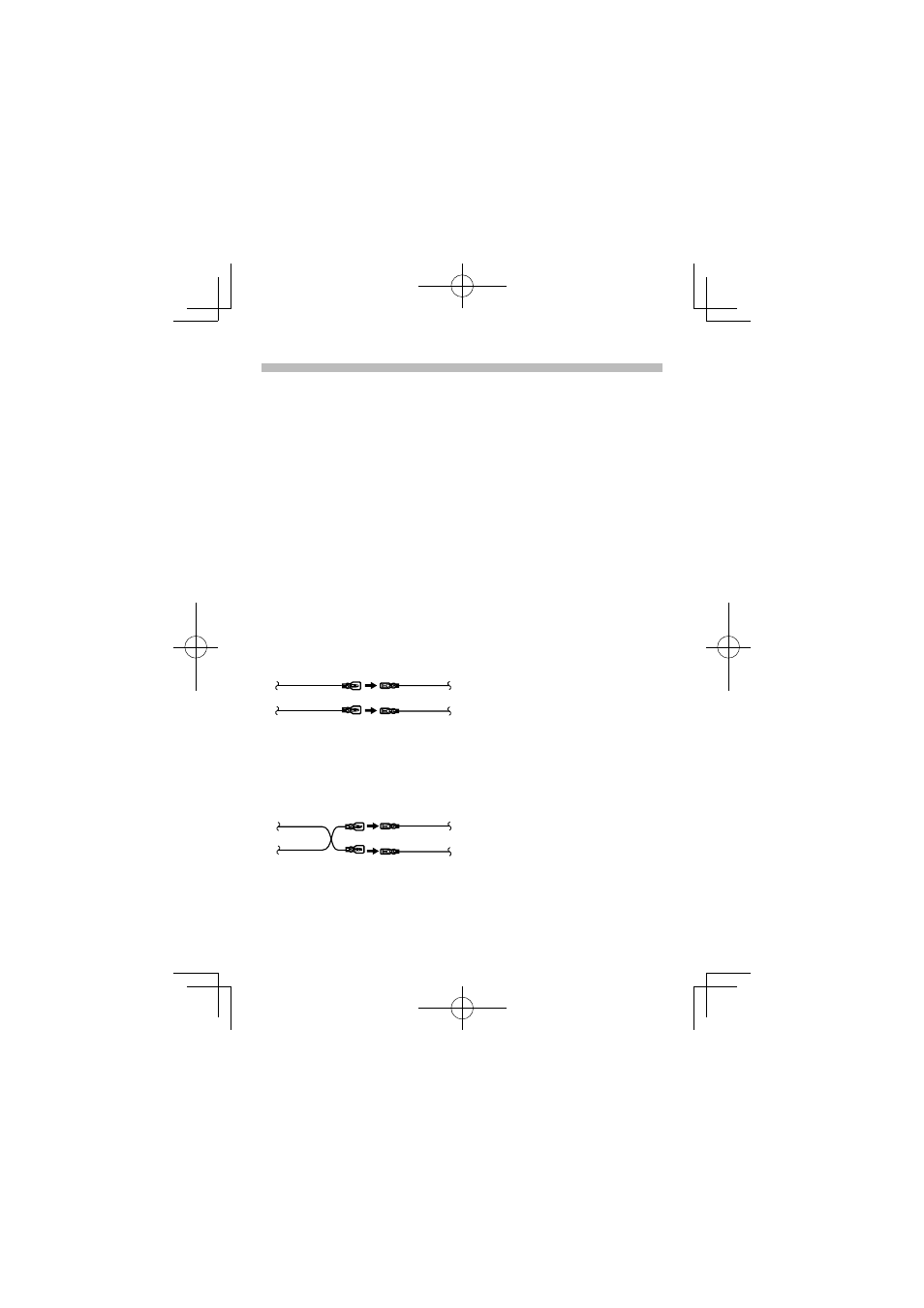

1 (Ajuste de fábrica) La patilla A-7 (roja)
del conector ISO del vehículo esta
interconectada con el encendido, y la
patilla A-4 (amarilla) está conectada a
una fuente de alimentación constante.
Patilla A –7
(roja)
Patilla A –4
(amarilla)
Unidad Vehículo
Cable del
encendido (rojo)
Cable de la batería
(amarillo)
2 La patilla A-7 (roja) del conector ISO del
vehículo está conectada a la fuente de
alimentación constante, y la patilla A-4
(amarilla) está interconectada con el
encendido.
Patilla A –7
(roja)
Patilla A –4
(amarilla)
Unidad Vehículo
Cable del
encendido (rojo)
Cable de la
batería (amarillo)
